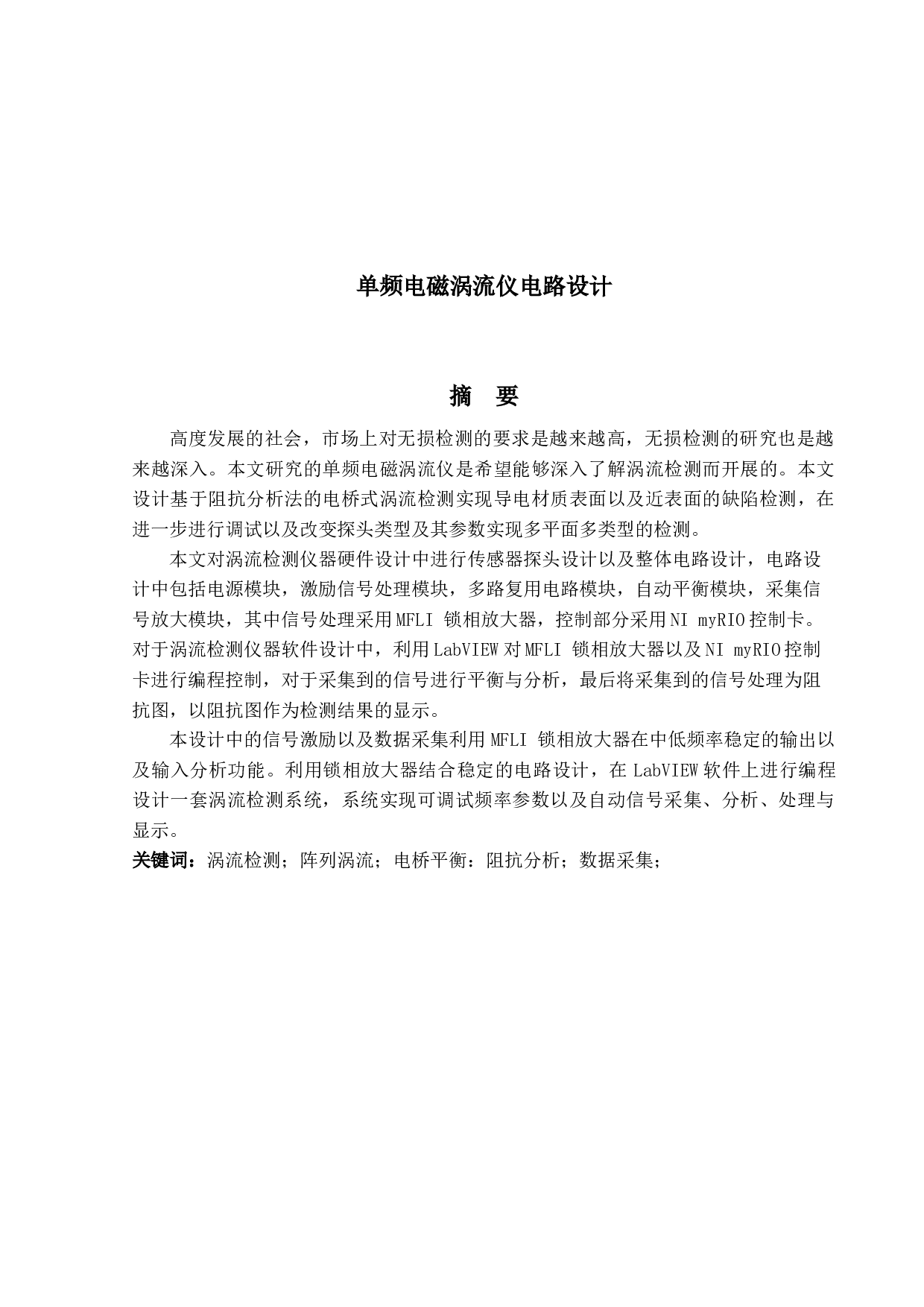

单频电磁涡流仪电路设计
摘 要
高度发展的社会，市场上对无损检测的要求是越来越高，无损检测的研究也是越来越深入。本文研究的单频电磁涡流仪是希望能够深入了解涡流检测而开展的。本文设计基于阻抗分析法的电桥式涡流检测实现导电材质表面以及近表面的缺陷检测，在进一步进行调试以及改变探头类型及其参数实现多平面多类型的检测。
本文对涡流检测仪器硬件设计中进行
传感器探头设计以及
整体电路设计，
电路设计中
包括电源模块，激励信号处理模块，多路复用电路模块，自动平衡模块，采集信号放大模块，其中信号处理采用
MFLI 锁相放
