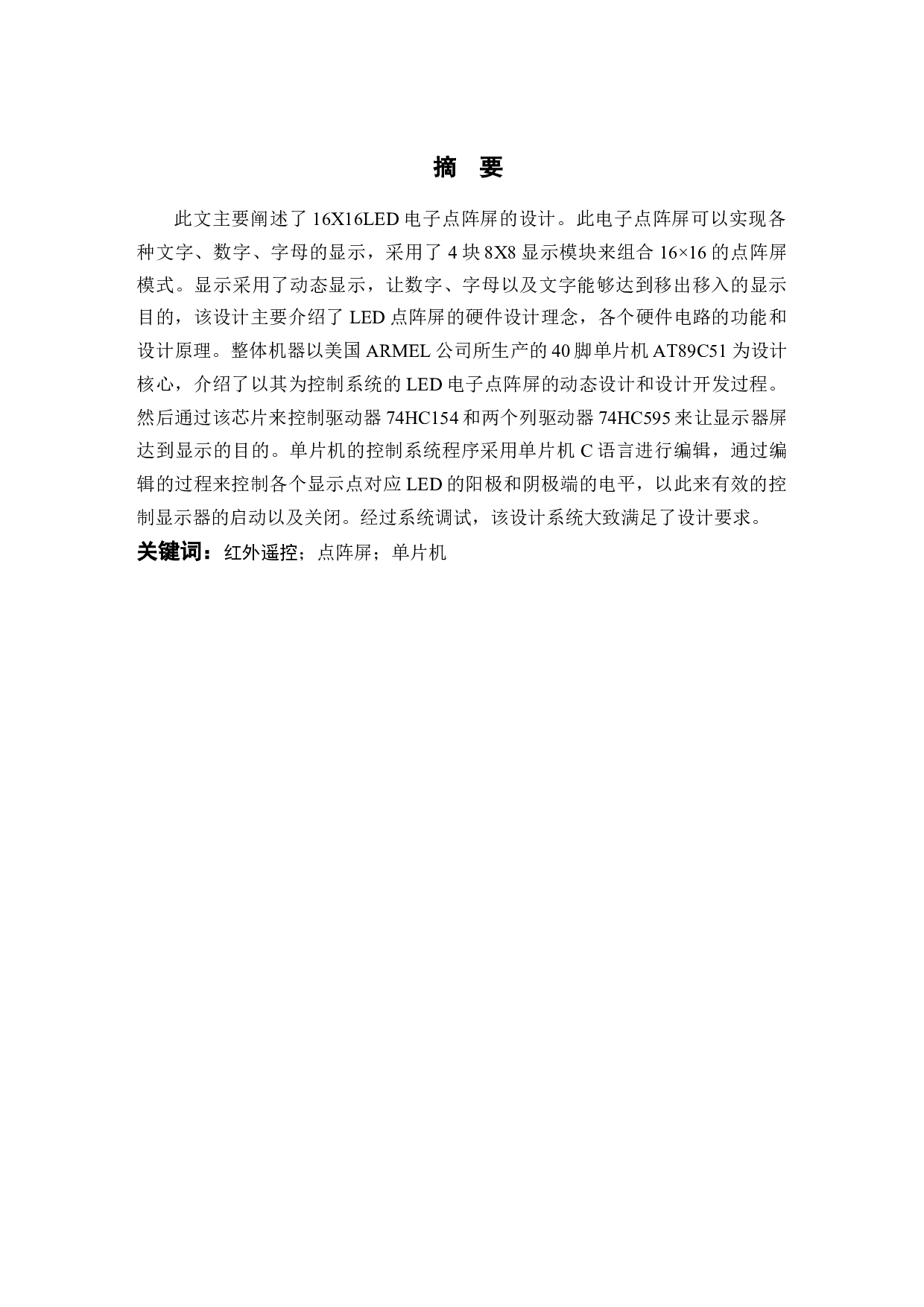

摘 要
此文主要阐述了16X16LED电子点阵屏的设计。此电子点阵屏可以实现各种文字、数字、字母的显示，采用了4块8X8显示模块来组合16
×
16的点阵屏模式。显示采用了动态显示，让数字、字母以及文字能够达到移出移入的显示目的，该设计主要介绍了LED点阵屏的硬件设计理念，各个硬件电路的功能和设计原理。整体机器以美国ARMEL公司所生产的40脚单片机AT89C51为设计核心，介绍了以其为控制系统的LED电子点阵屏的动态设计和设计开发过程。然后通过该芯片来控制驱动器74HC154和两个列驱动器74HC595来让显示器屏达到显示的目的。单片机的控制系
