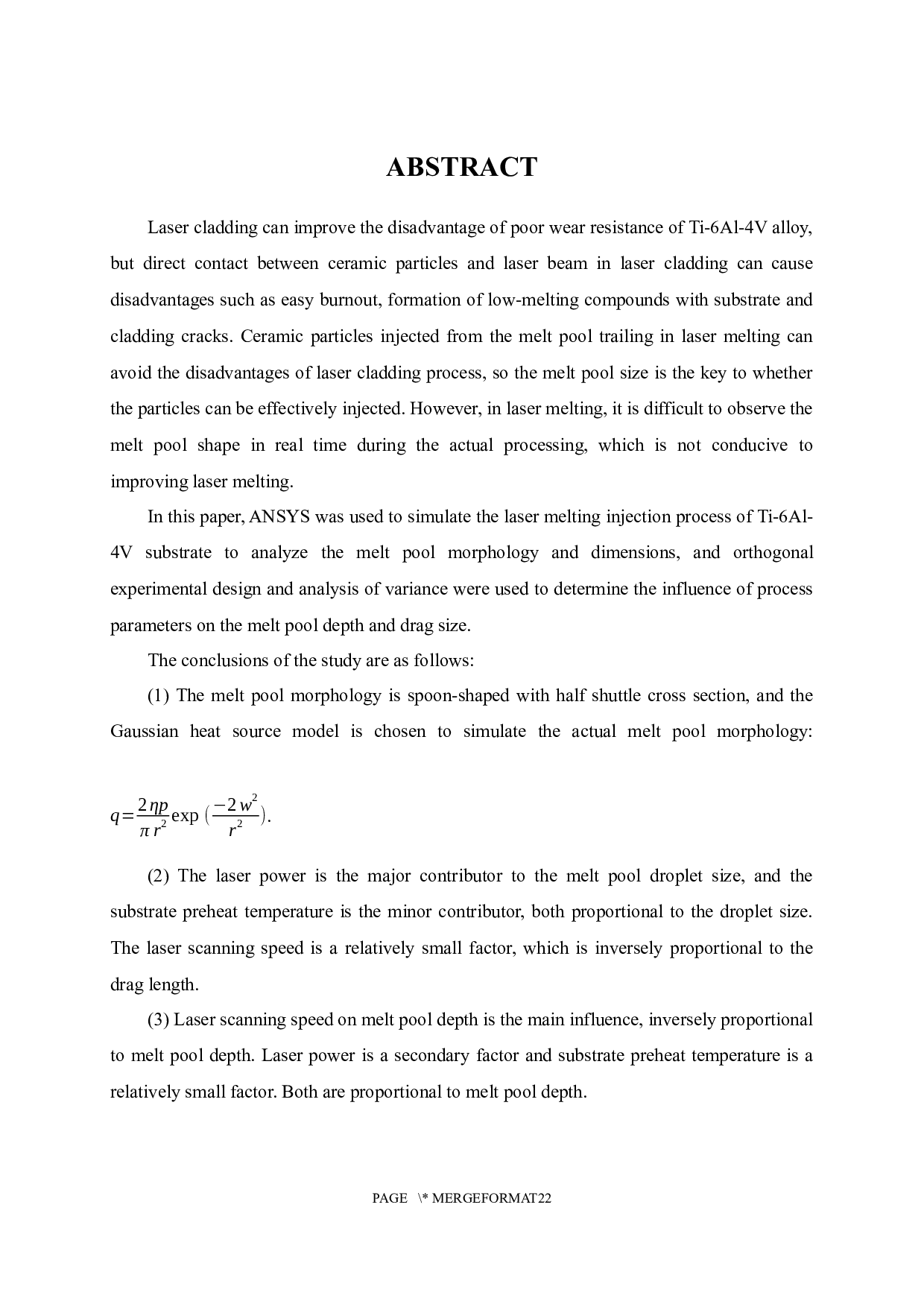

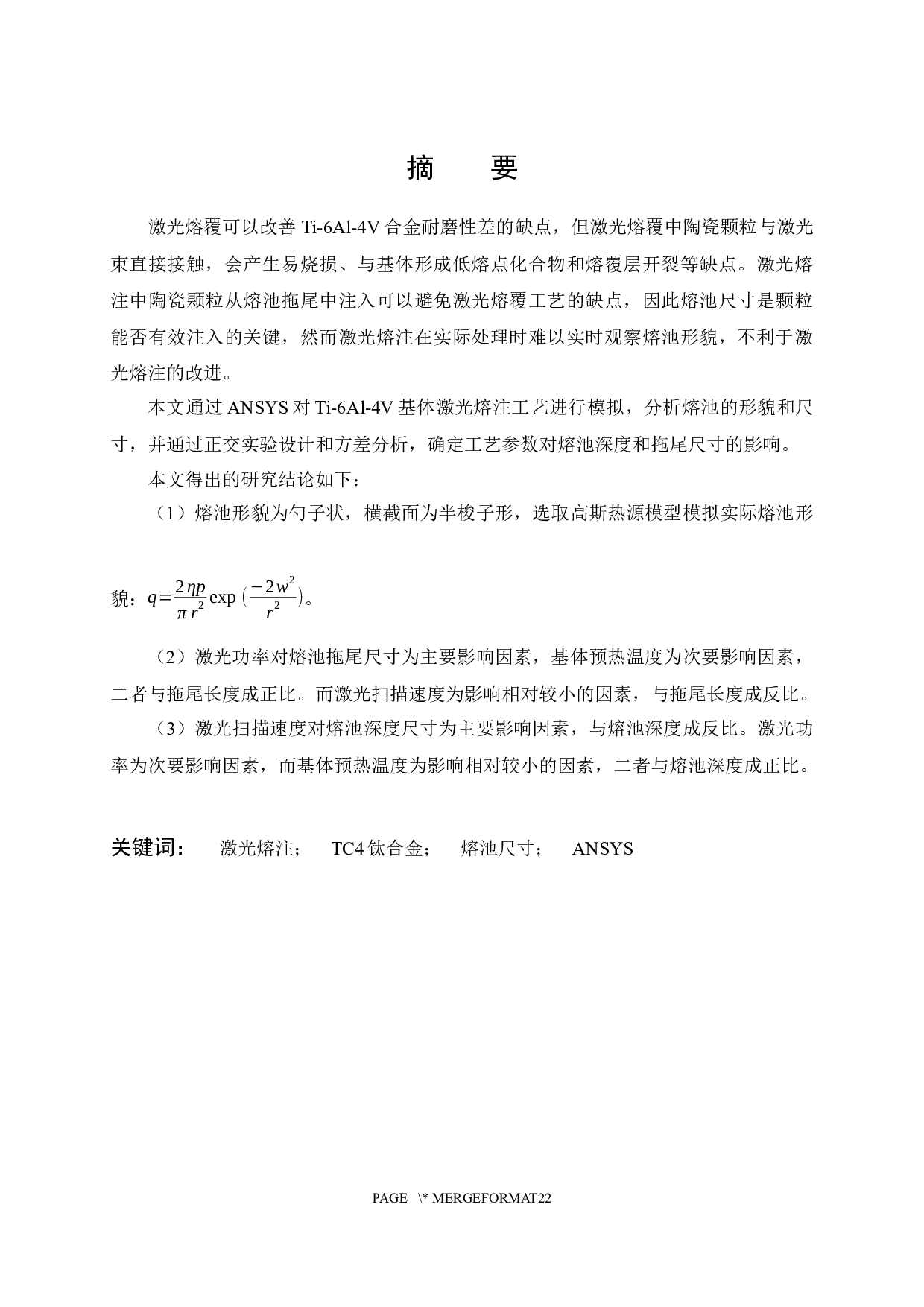

摘
要
激光
熔覆可以
改善
Ti
-6A
l
-4V
合金耐磨性差的缺点，但激光
熔覆
中
陶瓷颗粒
与激光束直接接触，会产生
易烧损、与基体形成低熔点化合物和
熔覆层
开裂等缺点。激光熔注
中陶瓷颗粒从熔池拖尾中注入可以避免
激光熔覆工艺
的缺点，
因此
熔池尺寸是颗粒能否有效注入的关键，然而
激光熔注
在实际处理时难以实时观察熔池
形貌
，不利于
激光熔注的
改进。
本文通过
A
NSYS
对
Ti-6Al-4V
基体
激光熔注
工艺
进行模拟，
分析熔池的形貌和尺寸，
并通过正交实验设计和方差分析，
确定
工艺参数
对熔池深度和拖尾尺寸的影响。

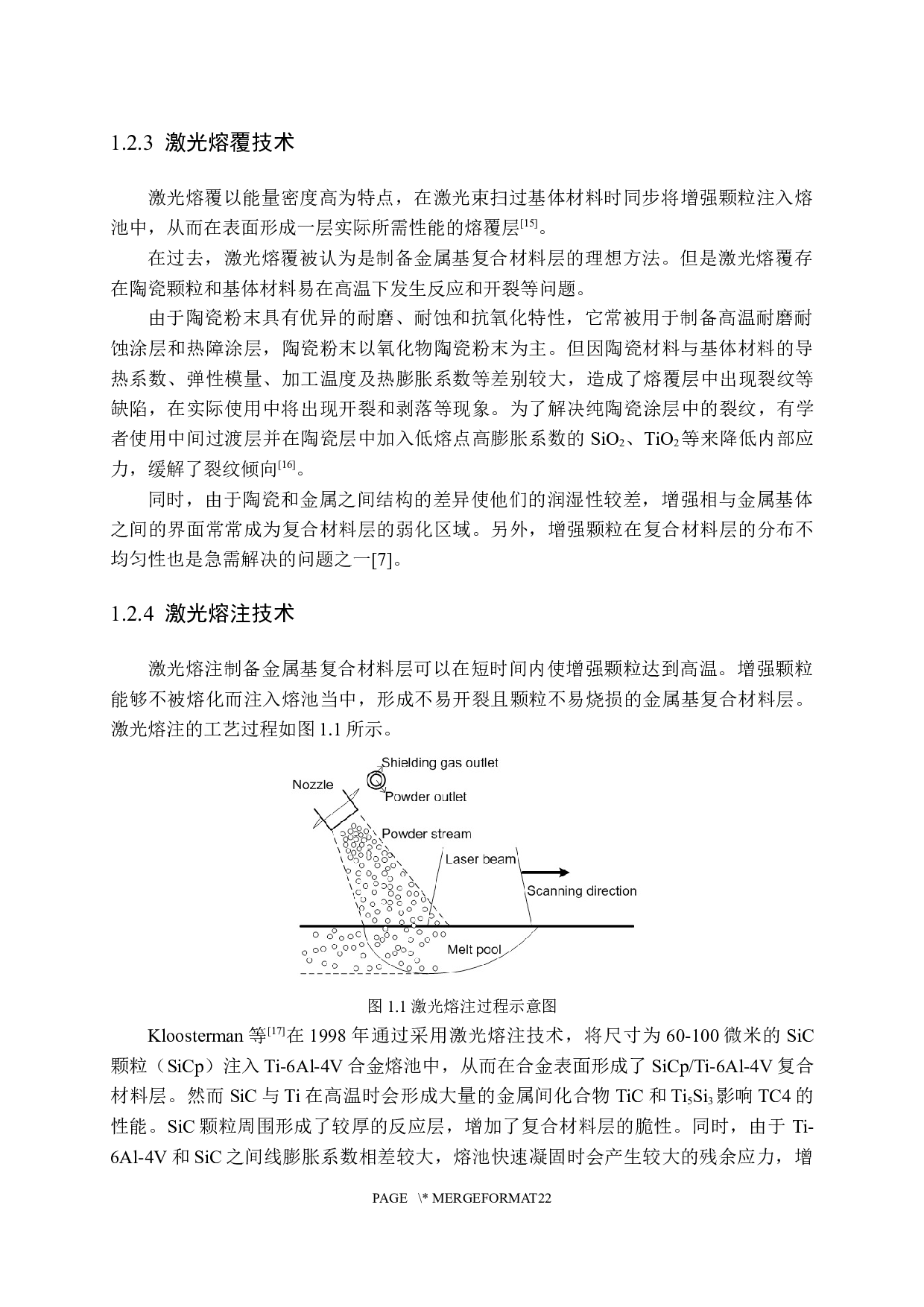

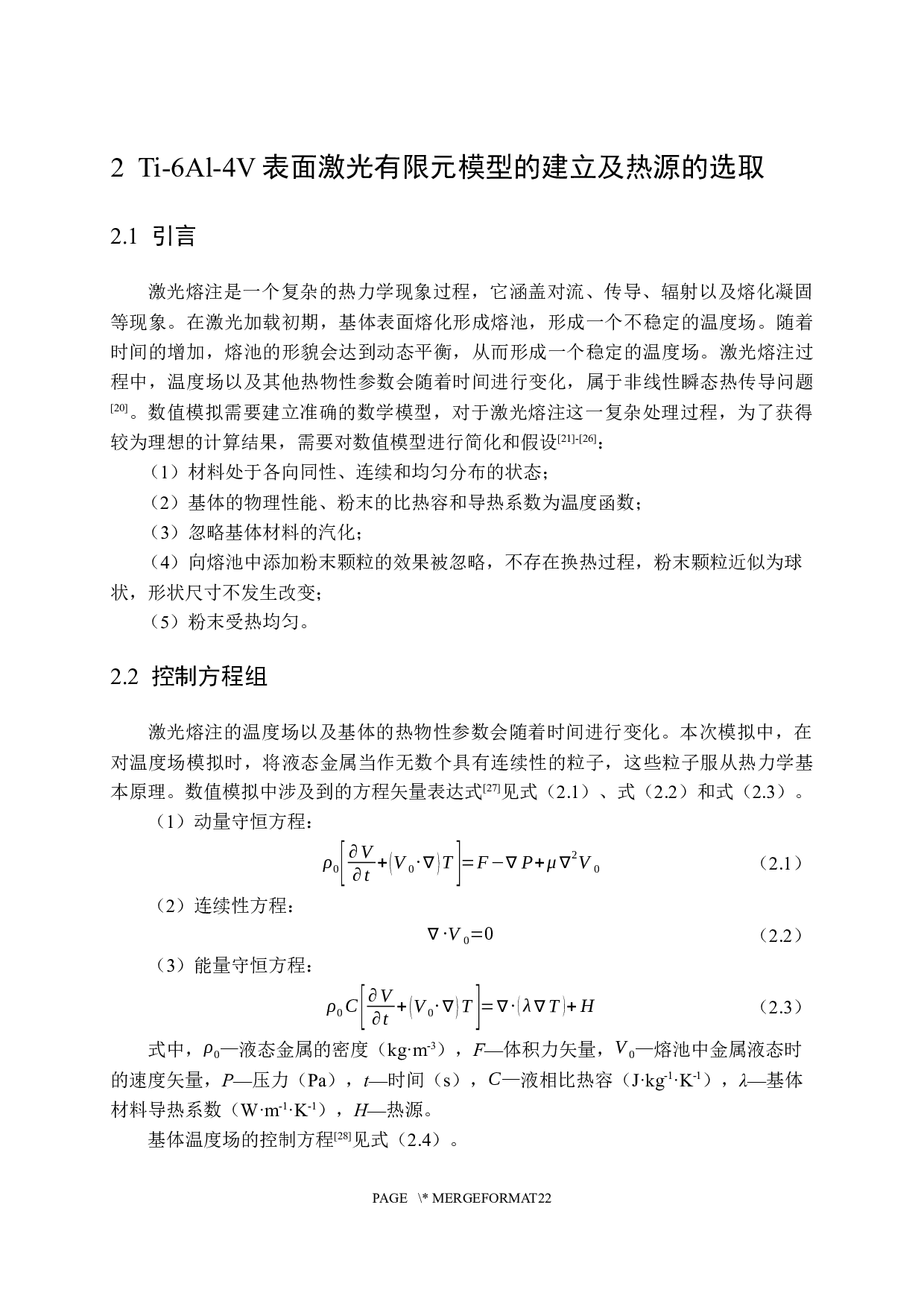

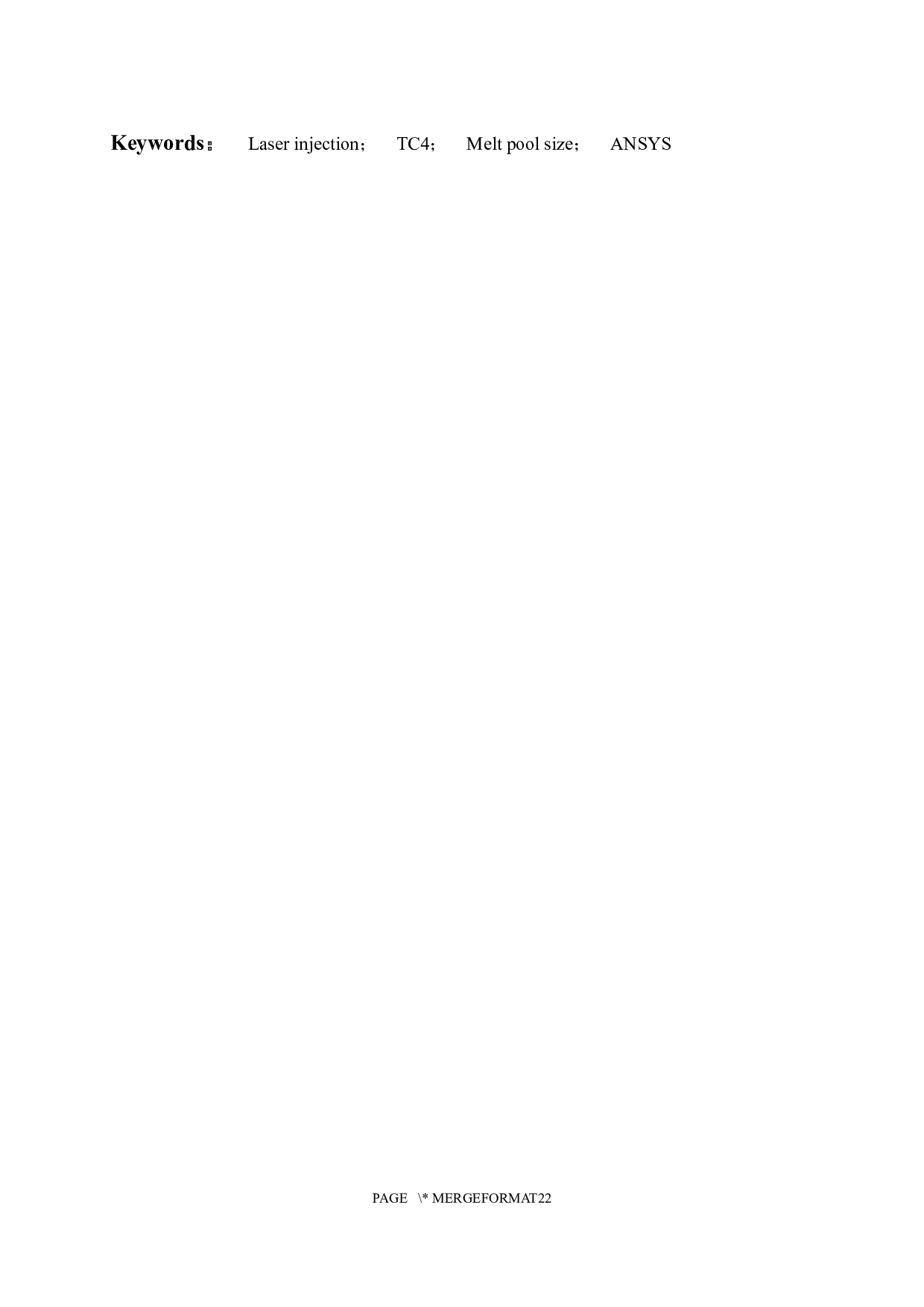

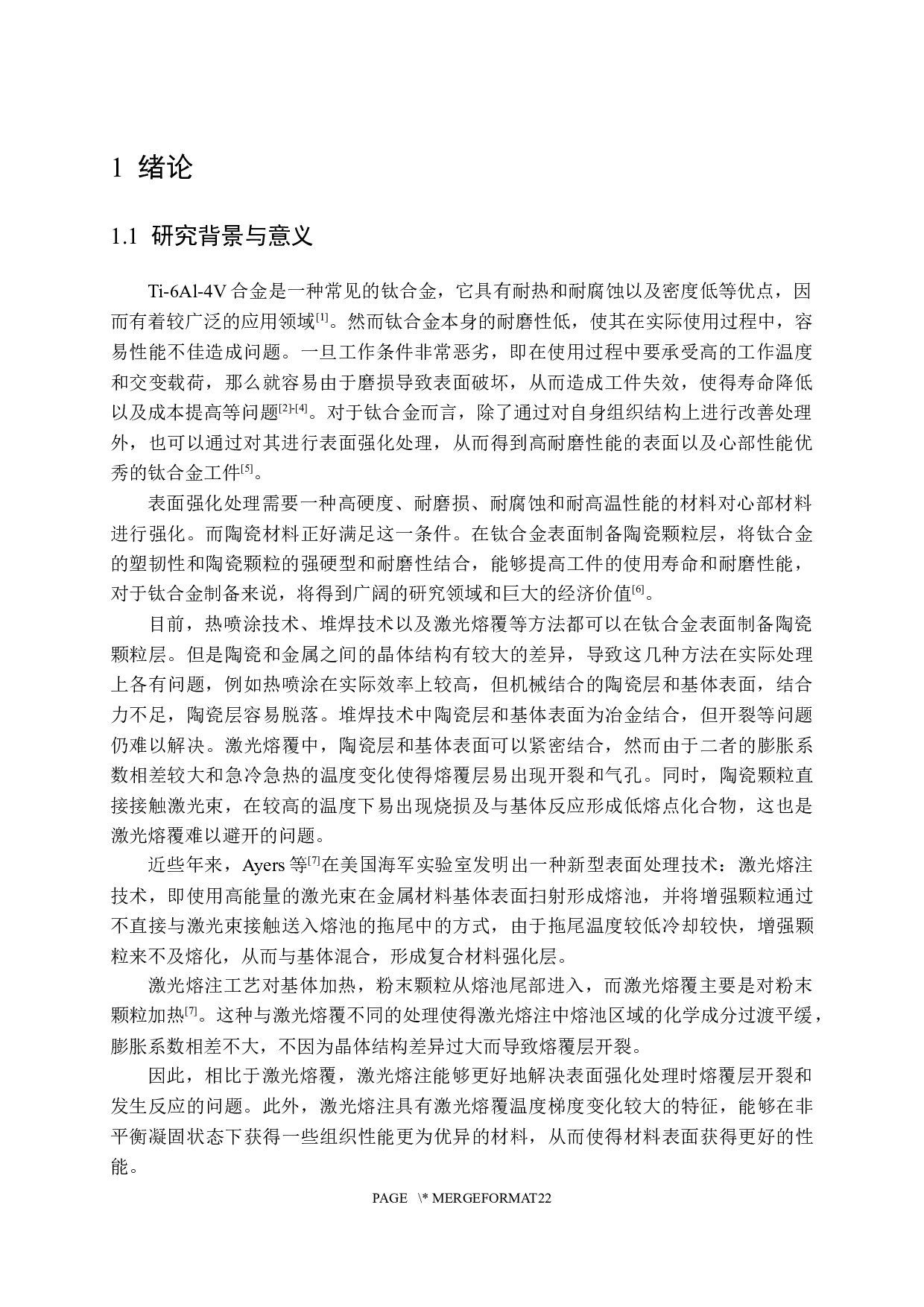

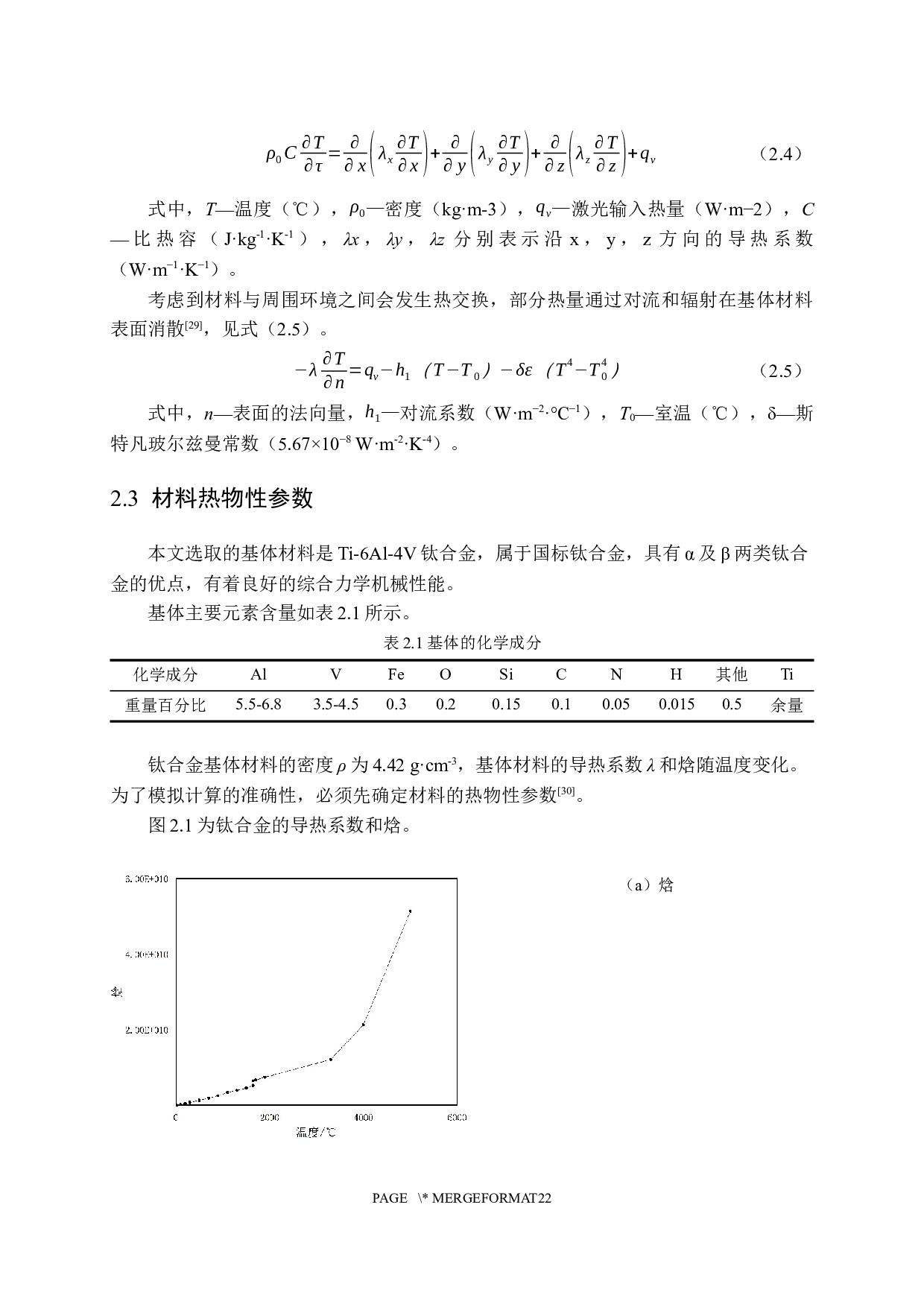

Ti6Al4V表面激光熔注熔池拖尾模拟研究-13663字.docx
