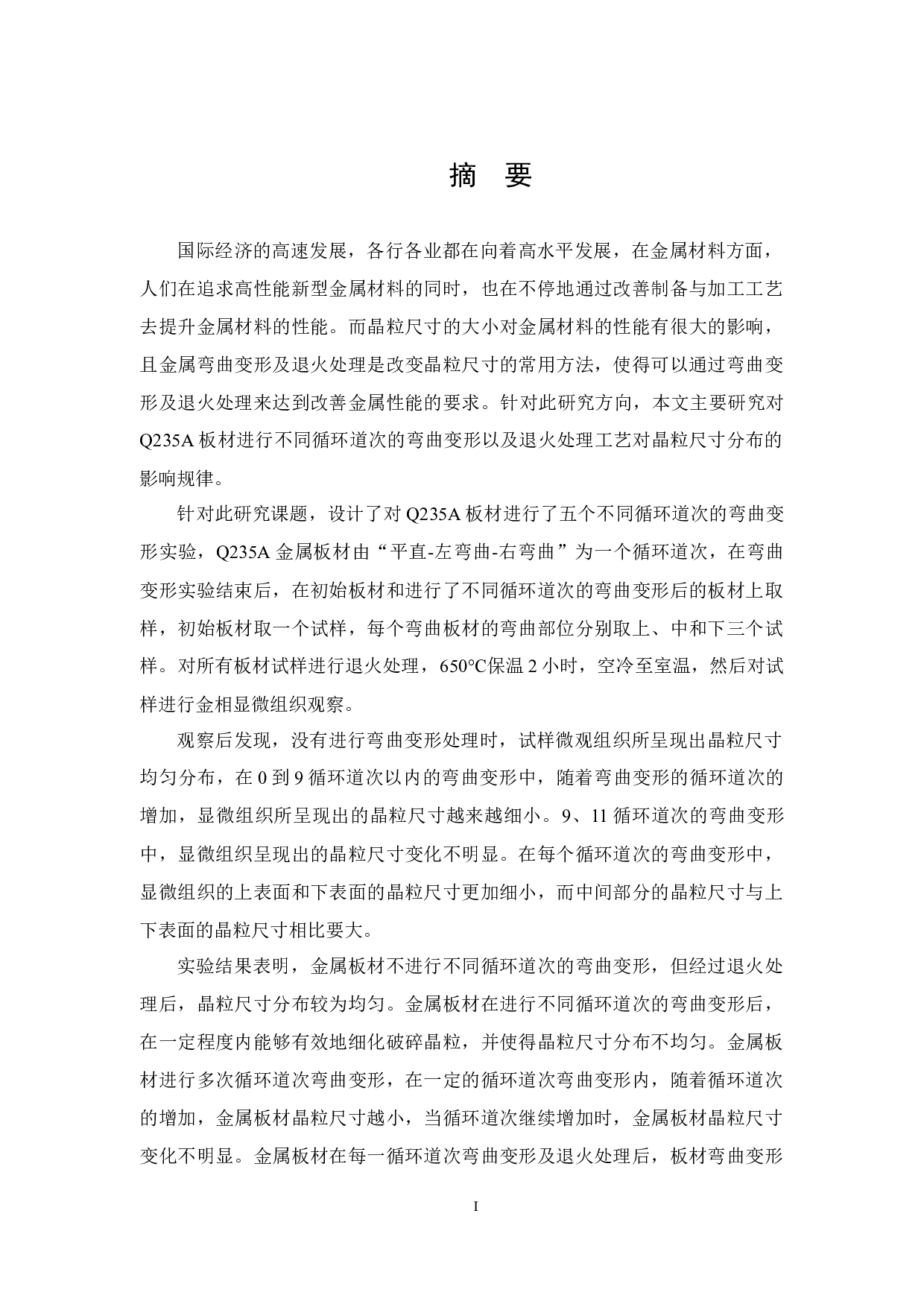

摘
要
国际经济的高速发展，
各行各业都在向着高水平发展，在金属材料方面，人们在追求高性能新型金属材料的同时，也在不停地通过改善制备与加工工艺去提升金属材料的性能。
而晶粒尺寸的大小对金属材料的性能有很大的影响，且金属弯曲变形及退火处理是改变晶粒尺寸的常用方法
，使得可以通过弯曲变形及退火处理来达到改善金属性能的要求
。
针对此研究方向
，
本文
主要研究对
Q
235
A
板材
进行不同
循环
道次的弯曲变形以及退火处理
工艺
对晶粒尺寸分布的影响规律。
针对此研究课题，设计了
对
Q
235
A
板材进行
了五个不同
循环道
弯曲变形及退火处理对晶粒尺寸分布的影响-13303字.docx
