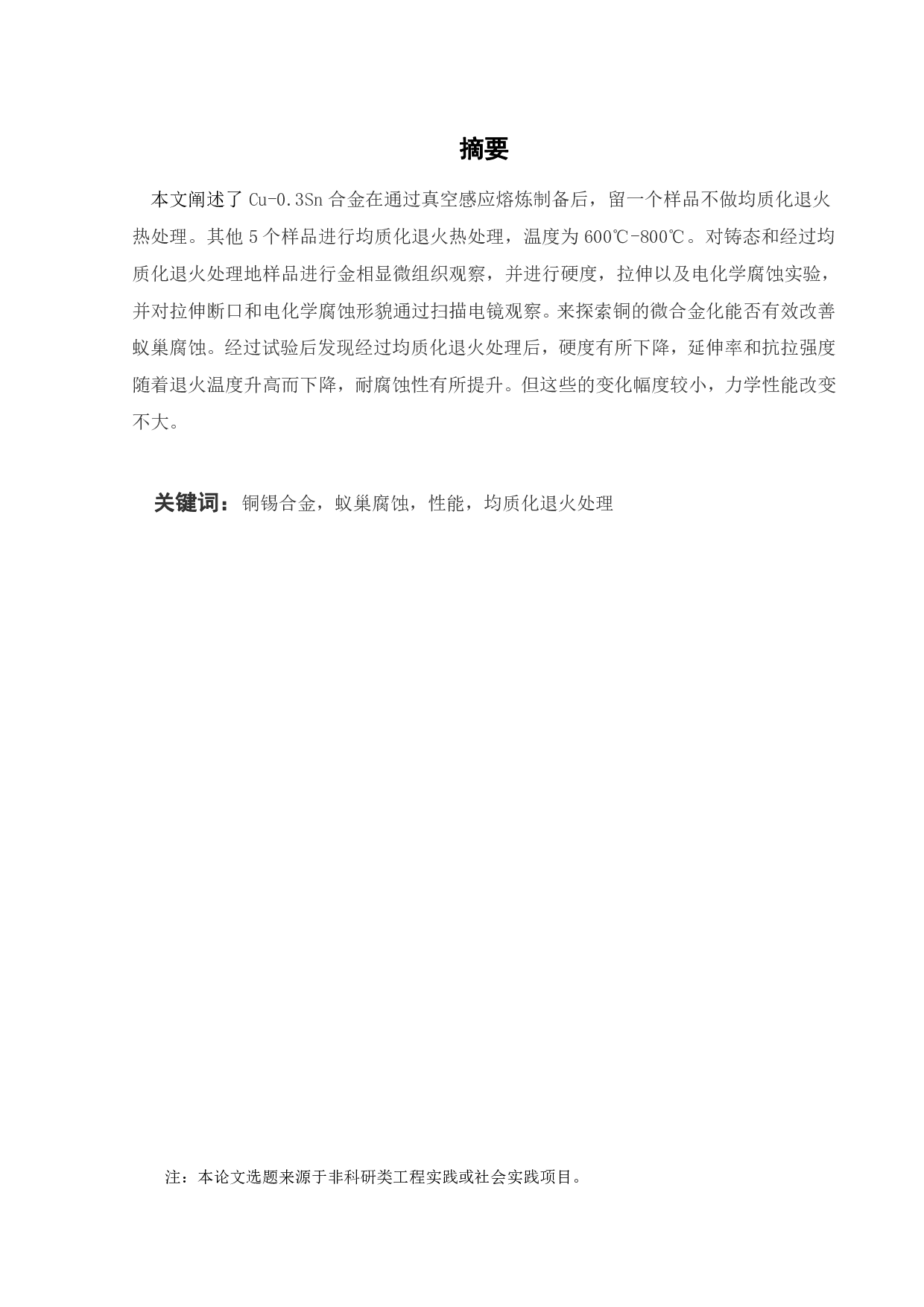

摘要
本文阐述了Cu-0.3Sn合金在通过真空感应熔炼制备后，留一个样品不做均质化退火
热处理。其他5个样品进行均质化退火热处理，温度为600℃-800℃。对铸态和经过均
质化退火处理地样品进行金相显微组织观察，并进行硬度，拉伸以及电化学腐蚀实验，
并对拉伸断口和电化学腐蚀形貌通过扫描电镜观察。来探索铜的微合金化能否有效改善
蚁巢腐蚀。经过试验后发现经过均质化退火处理后，硬度有所下降，延伸率和抗拉强度
随着退火温度升高而下降，耐腐蚀性有所提升。但这些的变化幅度较小，力学性能改变
不大。
关键词：铜锡合金，蚁巢腐蚀，性能，

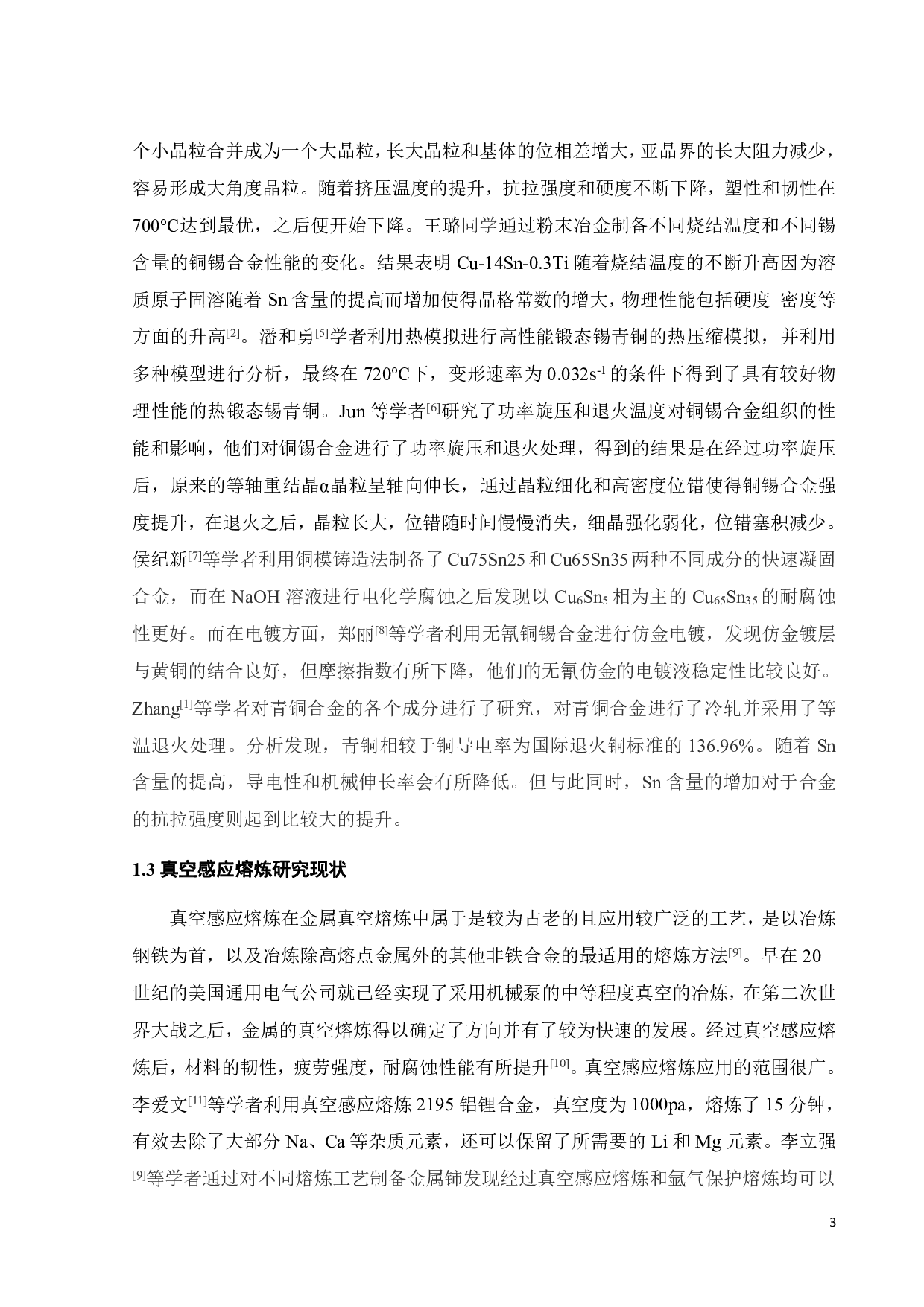

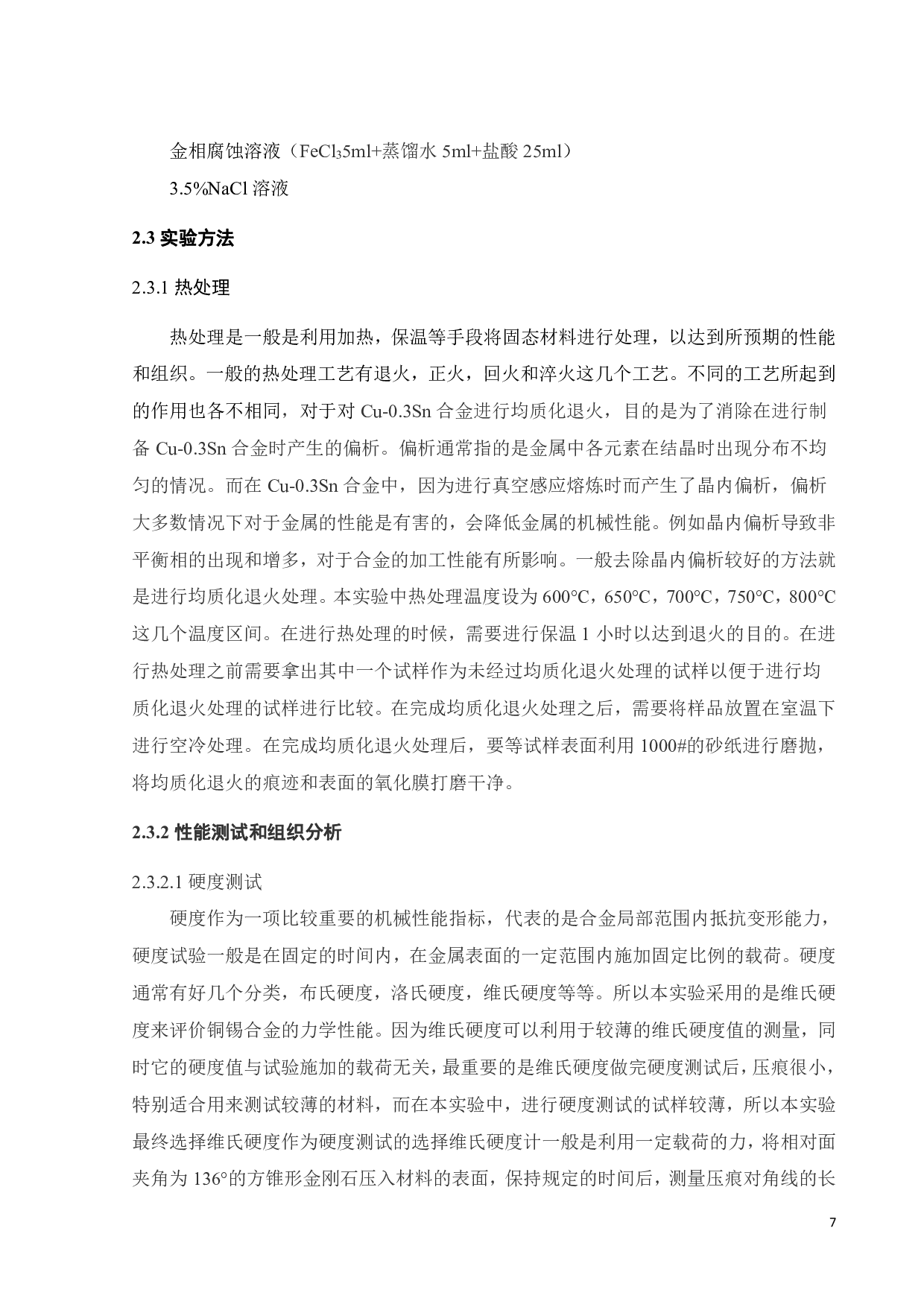

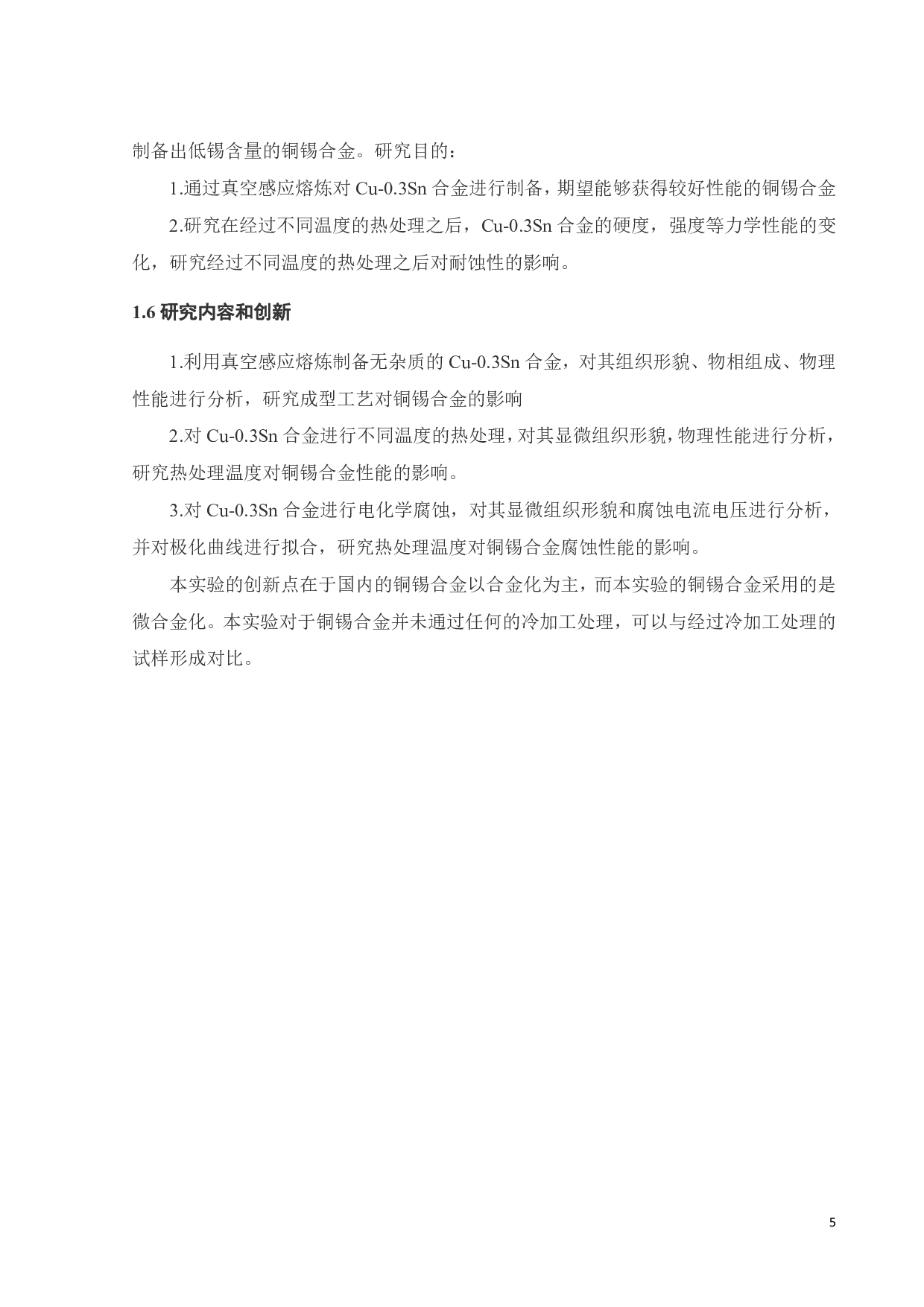

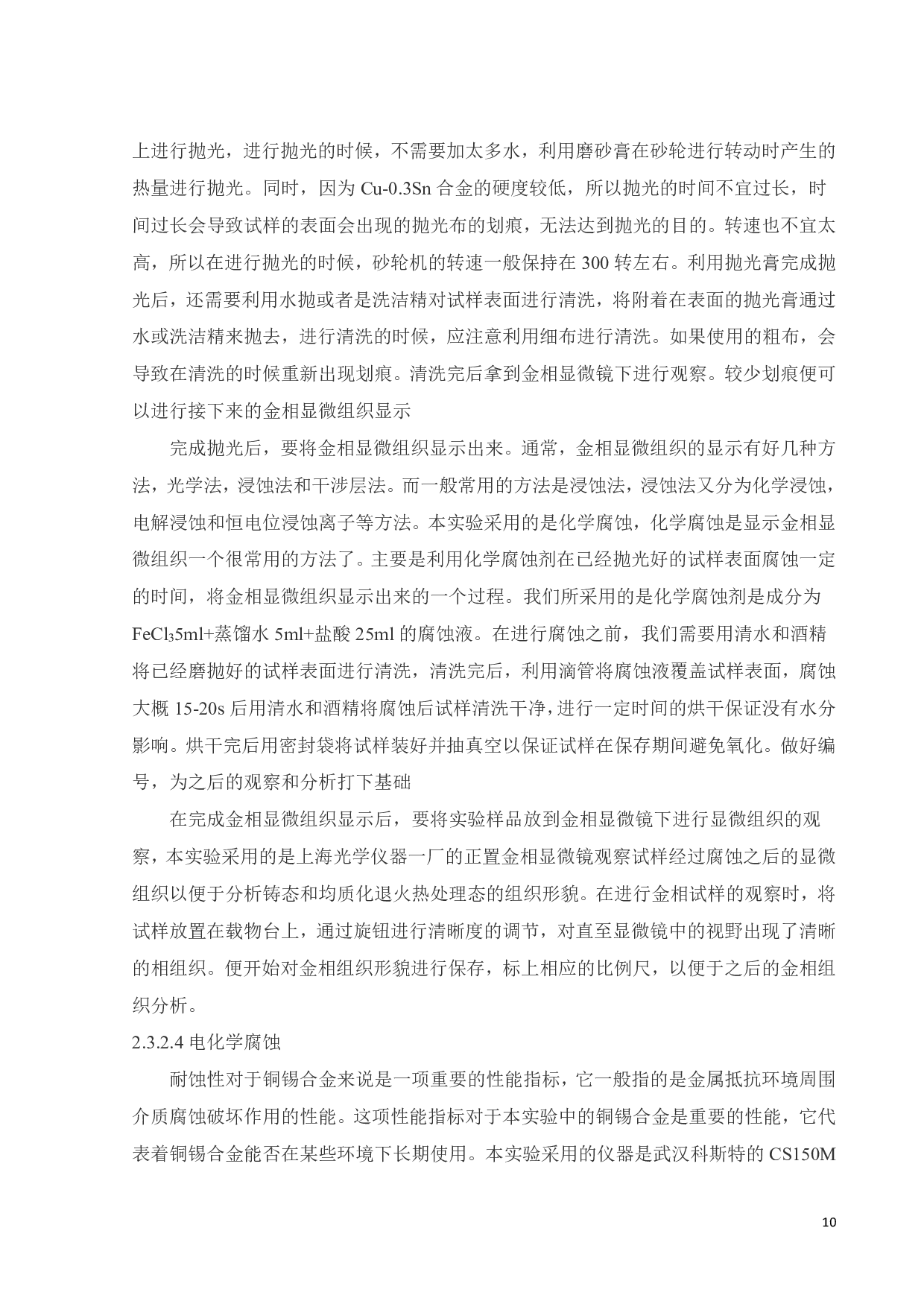

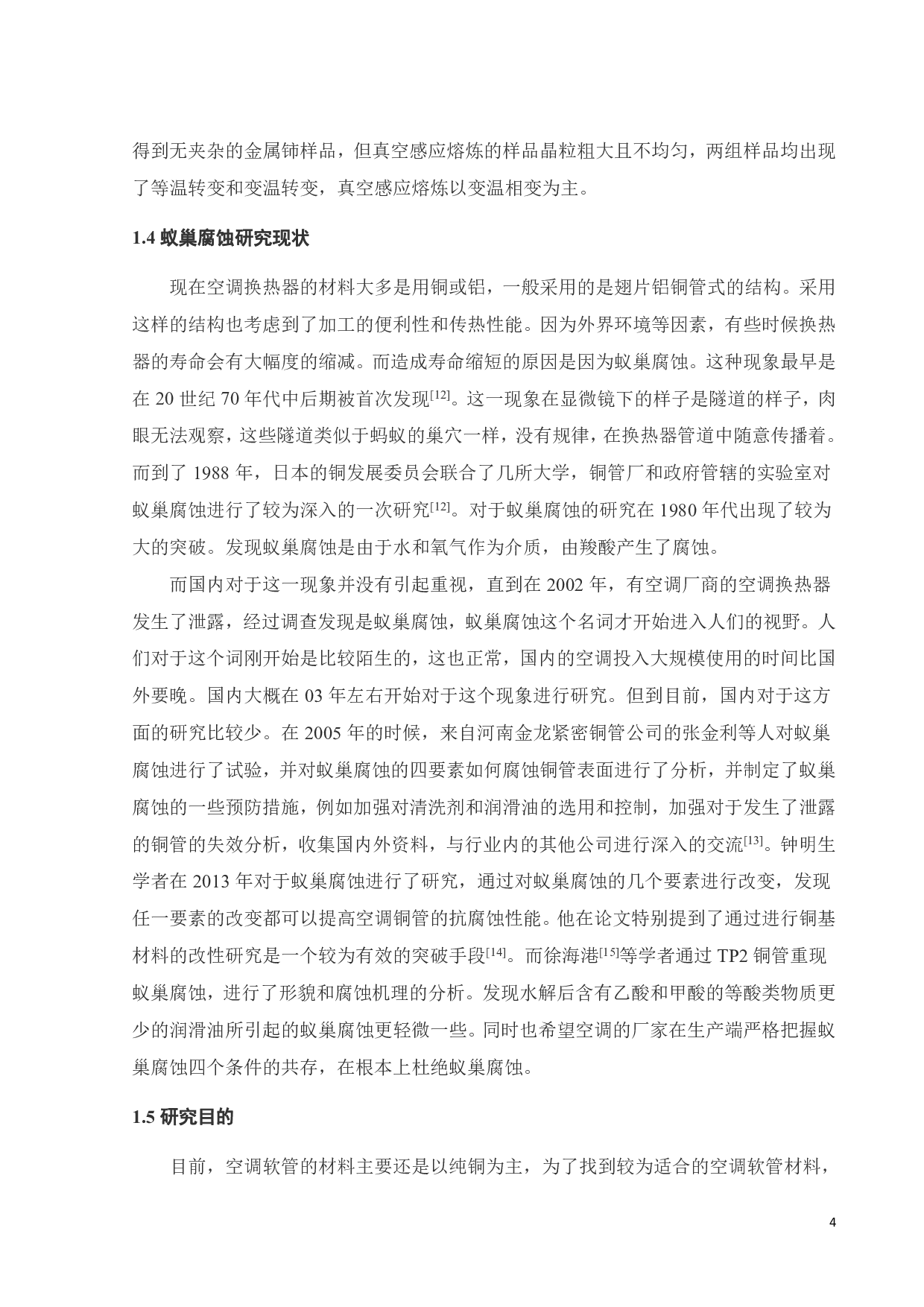

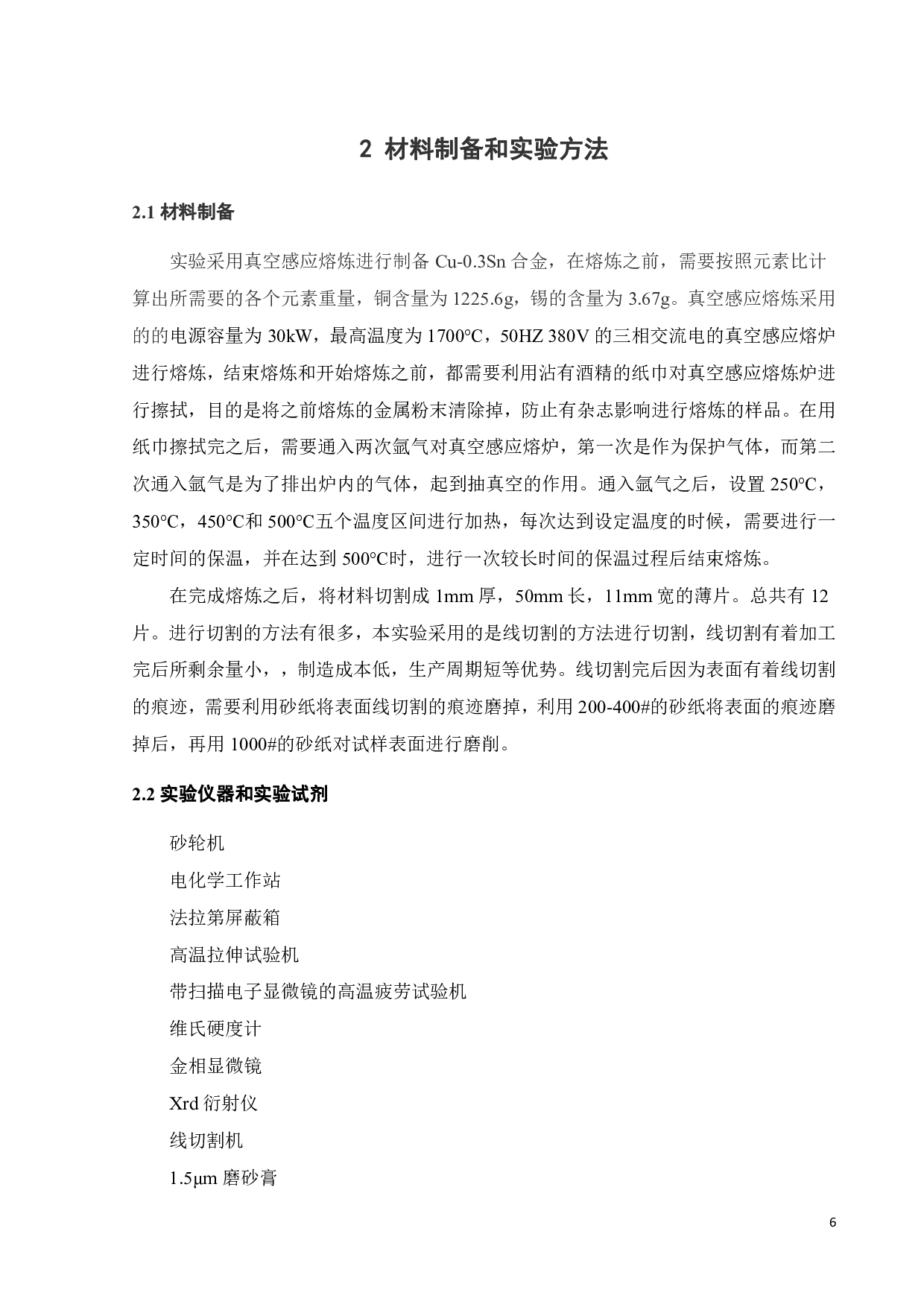

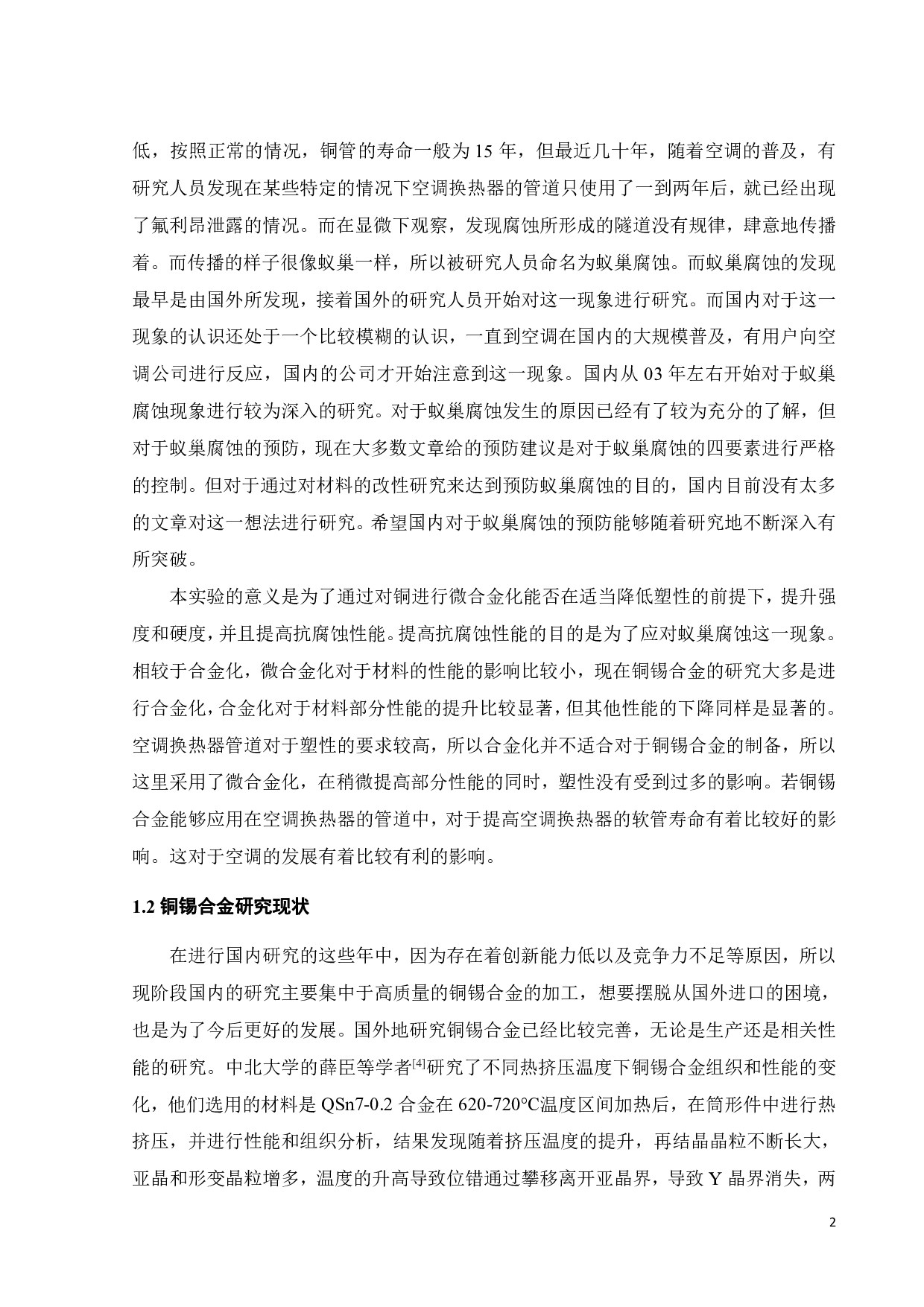

Cu-0.3Sn合金微观组织与性能研究-16357字.pdf
