浙江理工大学成人高等教育毕业设计（论文） 摘 要
i

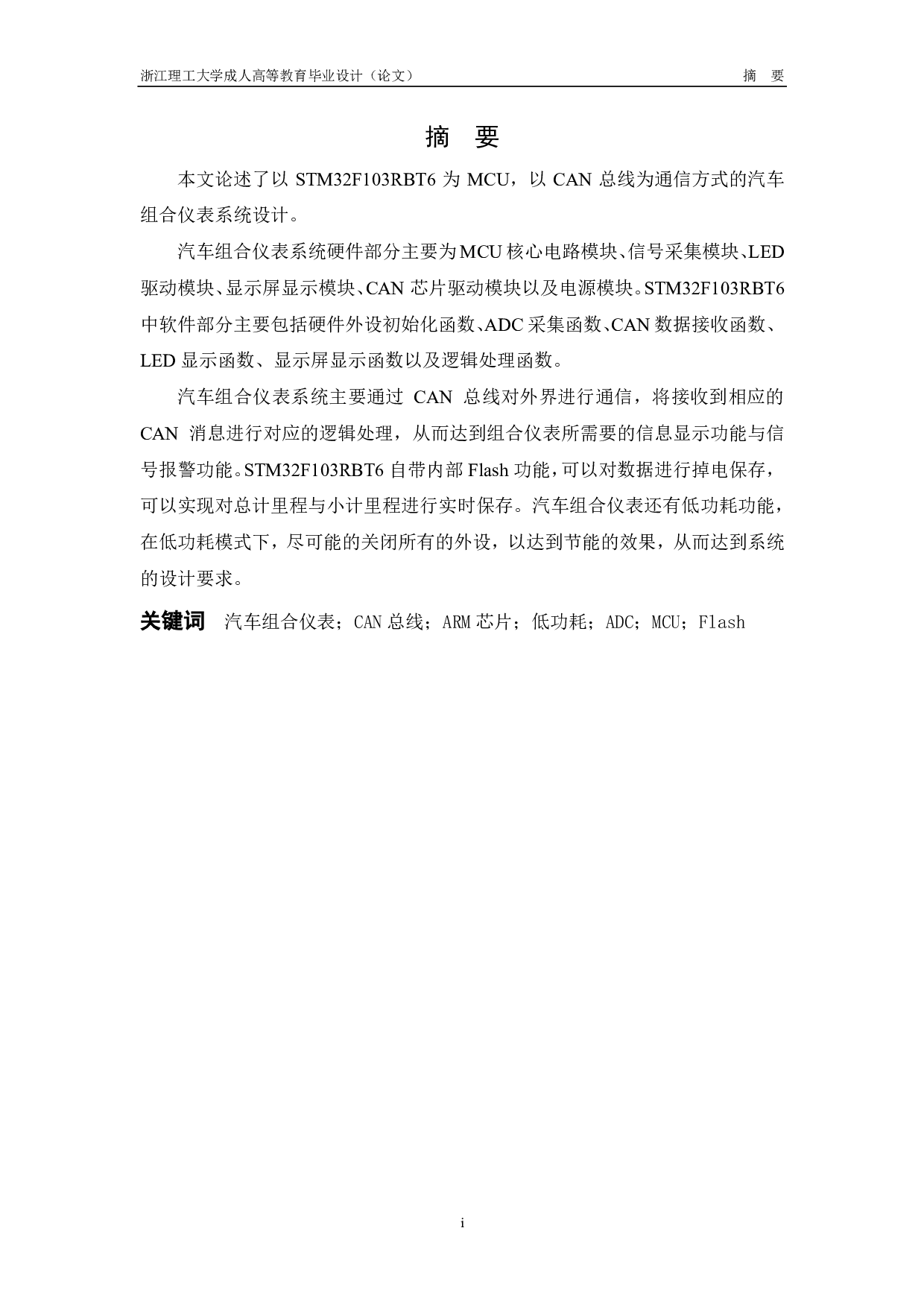

摘 要
本文论述了以 STM32F103RBT6为MCU，以CAN总线为通信方式的汽车
组合仪表系统设计。
汽车组合仪表 系统硬件部分主要为 MCU核心电路模块、信号 采集模块、 LED
驱动模块、显示屏显示模块 、CAN芯片驱动模块 以及电源模块。 STM32F103RBT6
中软件部分主要包括硬件外设初始化函数、 ADC采集函数、 CAN数据接收函数、
LED显示函数、显示屏显示函数以及逻辑处理函数。
汽车组合仪表 系统主要通过 CAN总线对外界进行通信，将接收到相应的
CAN消息进行对应的逻辑处理，从而达到组
