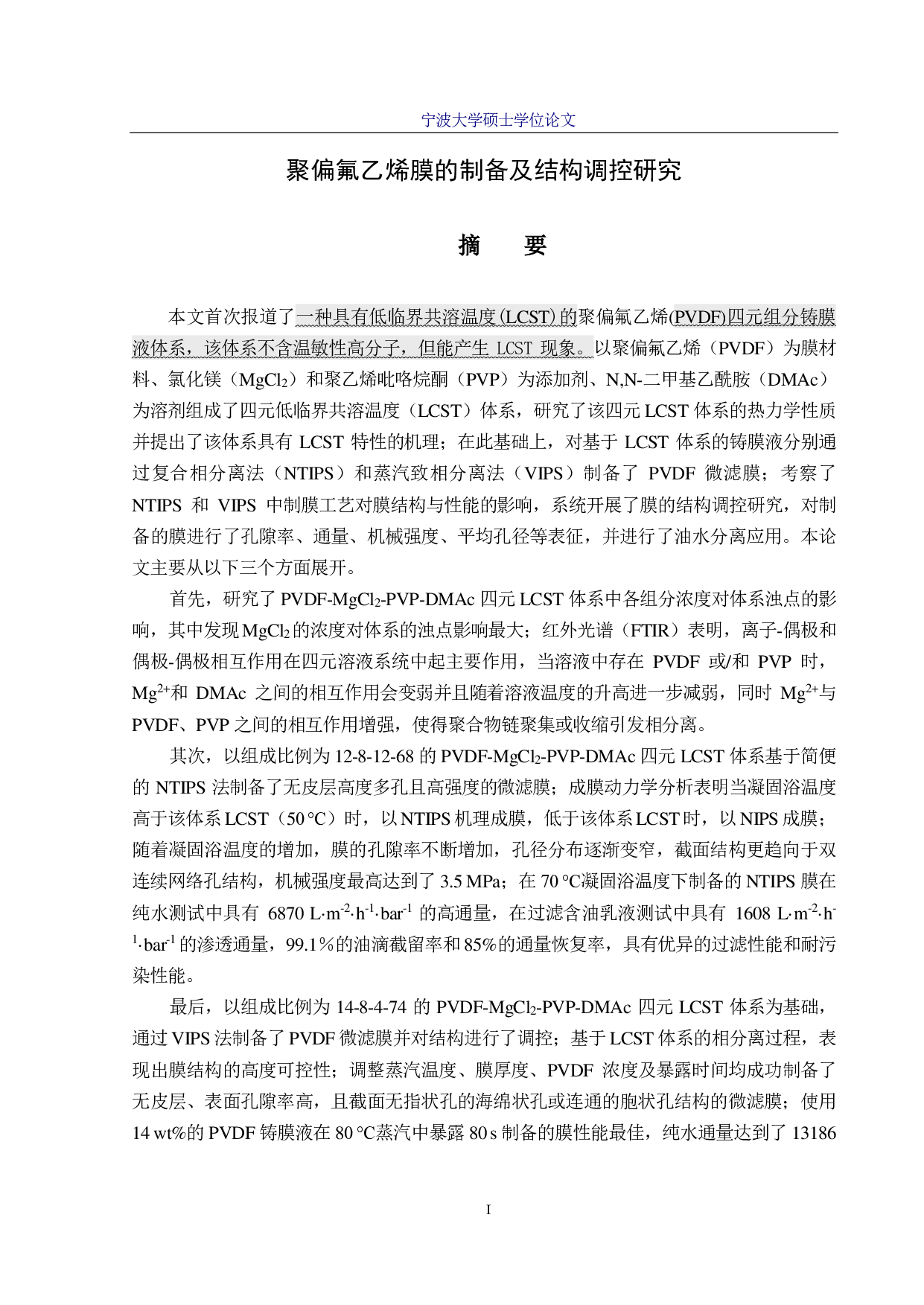

宁波大学硕士学位论文
I
聚偏氟乙烯 膜的制备及结构调控研究
摘 要
本文首次报道了 一种具有低临界共溶温度 (LCST)的聚偏氟乙烯 (PVDF)四元组分铸膜
液体系，该体系不含温敏性高分子，但能产生 LCST现象。以聚偏氟乙烯（ PVDF）为膜材
料、氯化镁（ MgCl2）和聚乙烯吡咯烷酮（ PVP）为添加剂、 N,N-二甲基乙酰胺 （DMAc）
为溶剂组成了四元低临界共溶温度（ LCST）体系，研究了该四元 LCST体系的热力学性质
并提出了该体系具有 LCST特性的机理 ；在此基础上，对基于 LCST体系的铸膜液分别通
过复合相分离法（ NTIPS）和蒸汽致相分
聚偏氟乙烯膜的制备及结构调控研究-8477字.pdf
