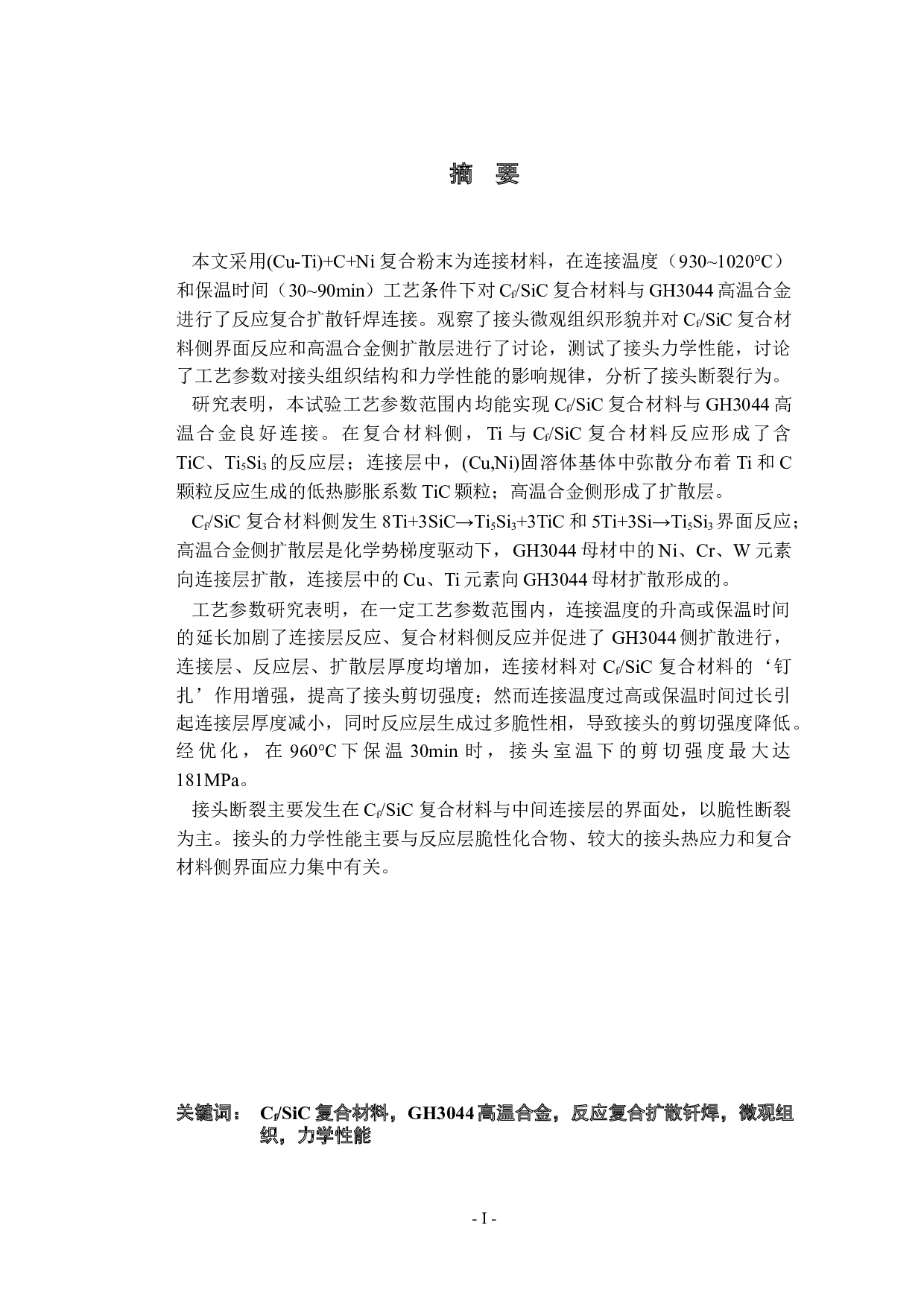

摘 要
本文
采用
(
Cu-Ti
)
+C+Ni
复合粉末为
连接材料
，在连接温度（
9
3
0
~1020℃
）和
保温时间（30~90
min
）
工艺条件
下
对
C
f
/SiC复合材料与GH3044高温合金
进行了
反应复合扩散钎焊连接
。
观察了接头微观组织形貌
并
对C
f
/SiC复合材料侧界面反应和高温合金侧扩散层进行了讨论，
测试了接头力学性能，讨论了工艺参数对接头组织结构和
力学性能的影响
规律
，分析了接头断裂行为。
研究表明，本试验工艺参数范围内
均能实现C
f
/SiC复合材料与GH3044高温合金良好连接。
在
复合材料侧
，
Ti与C
f
/SiC复合材料反应形成
了
含

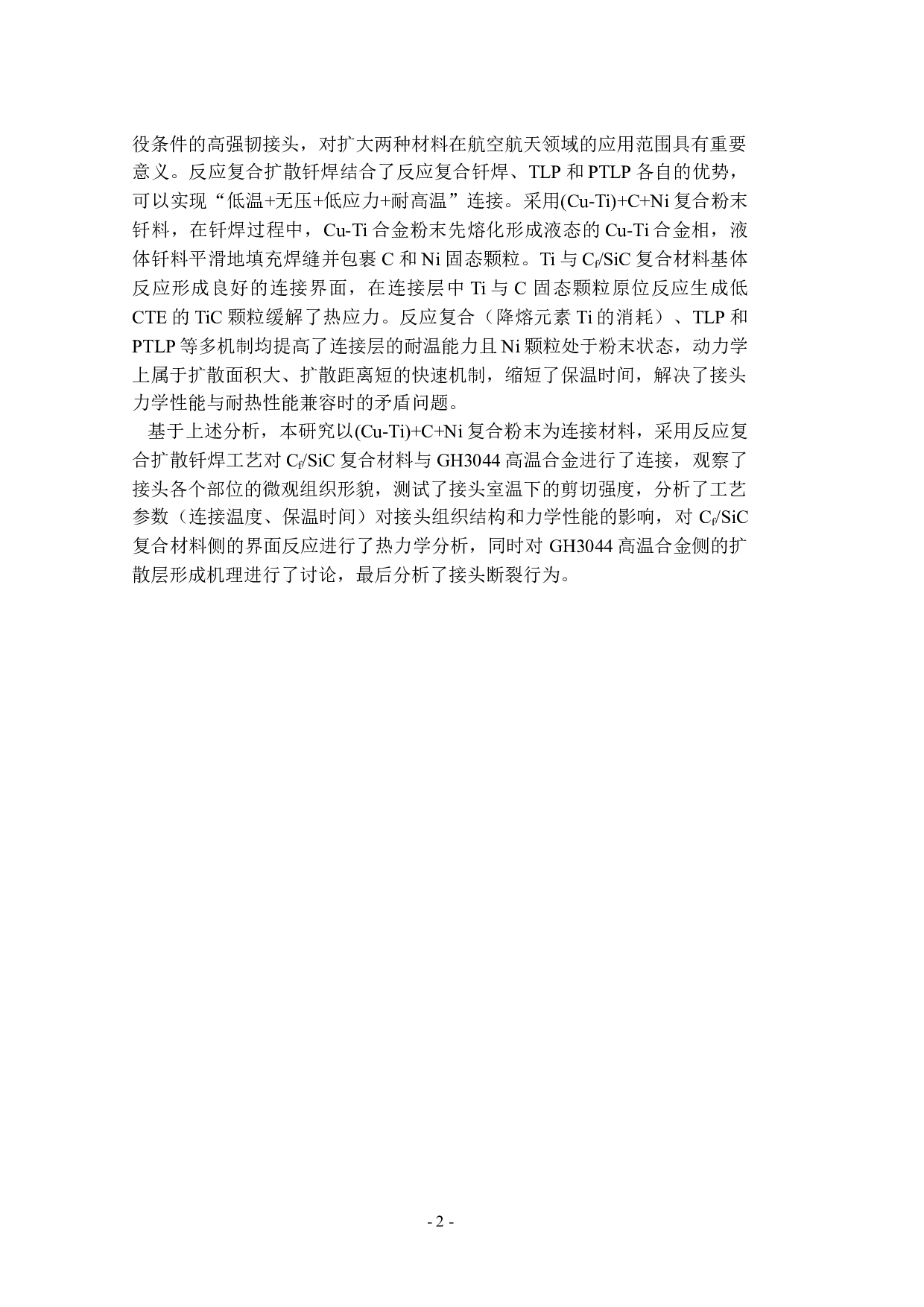

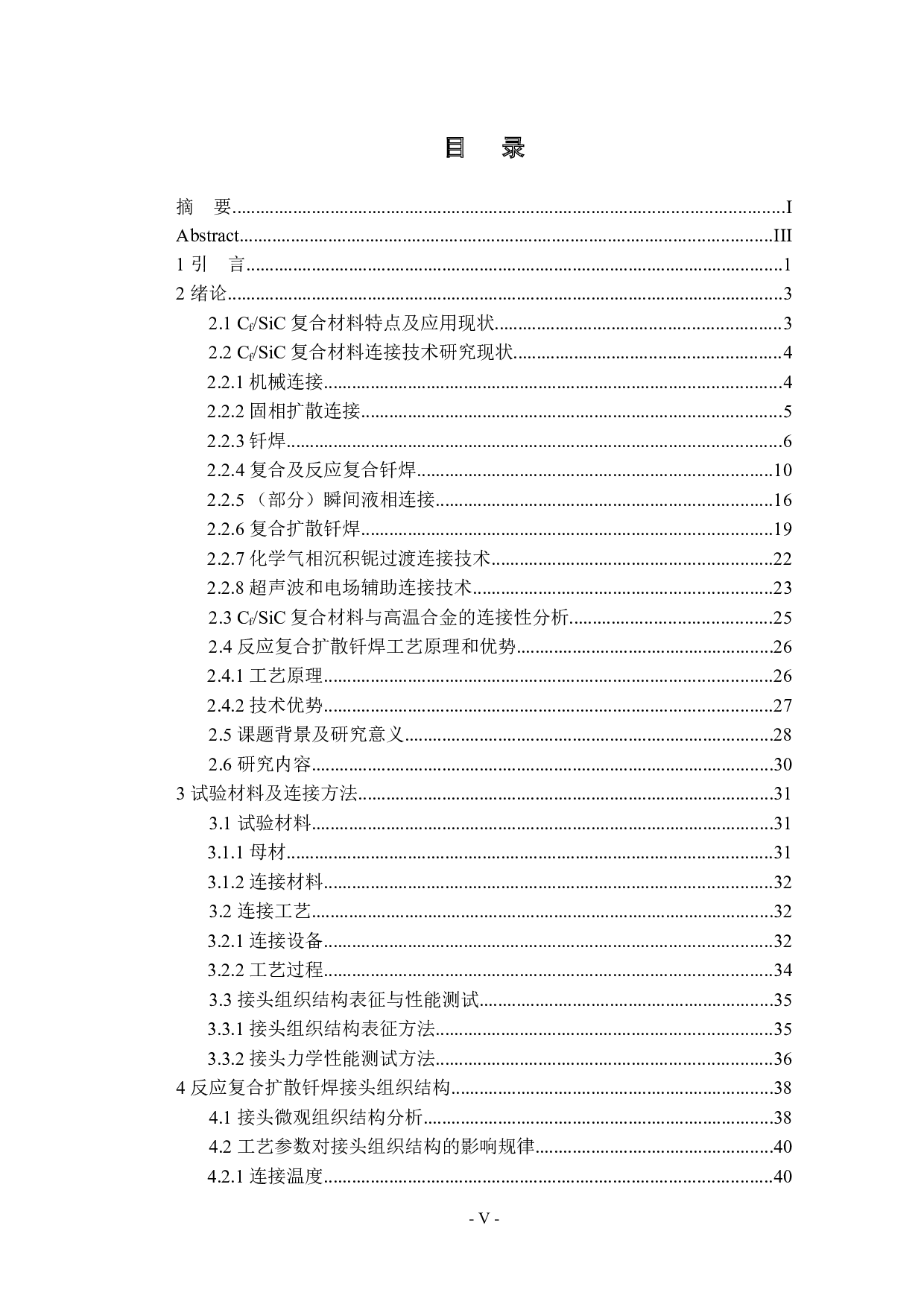

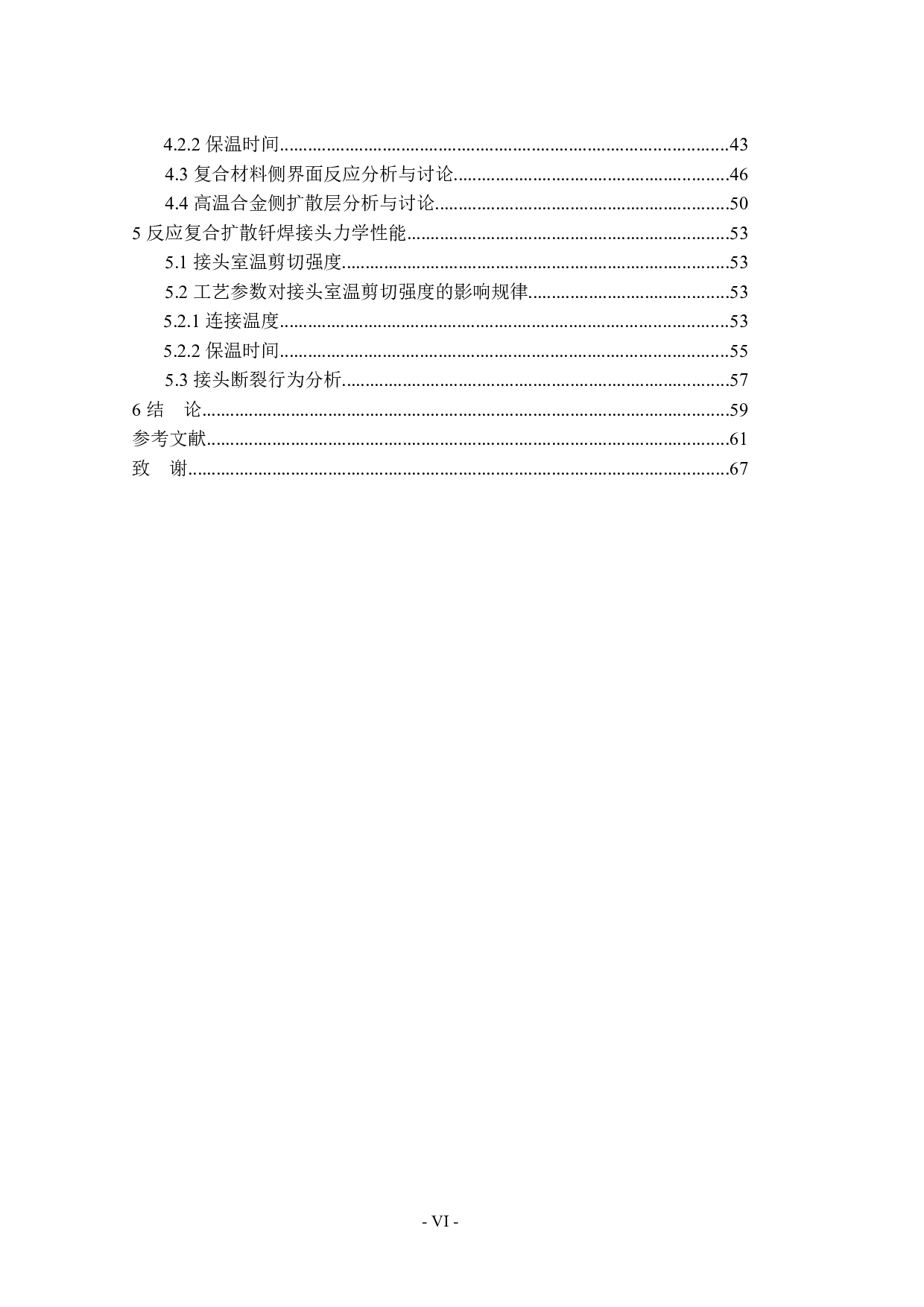

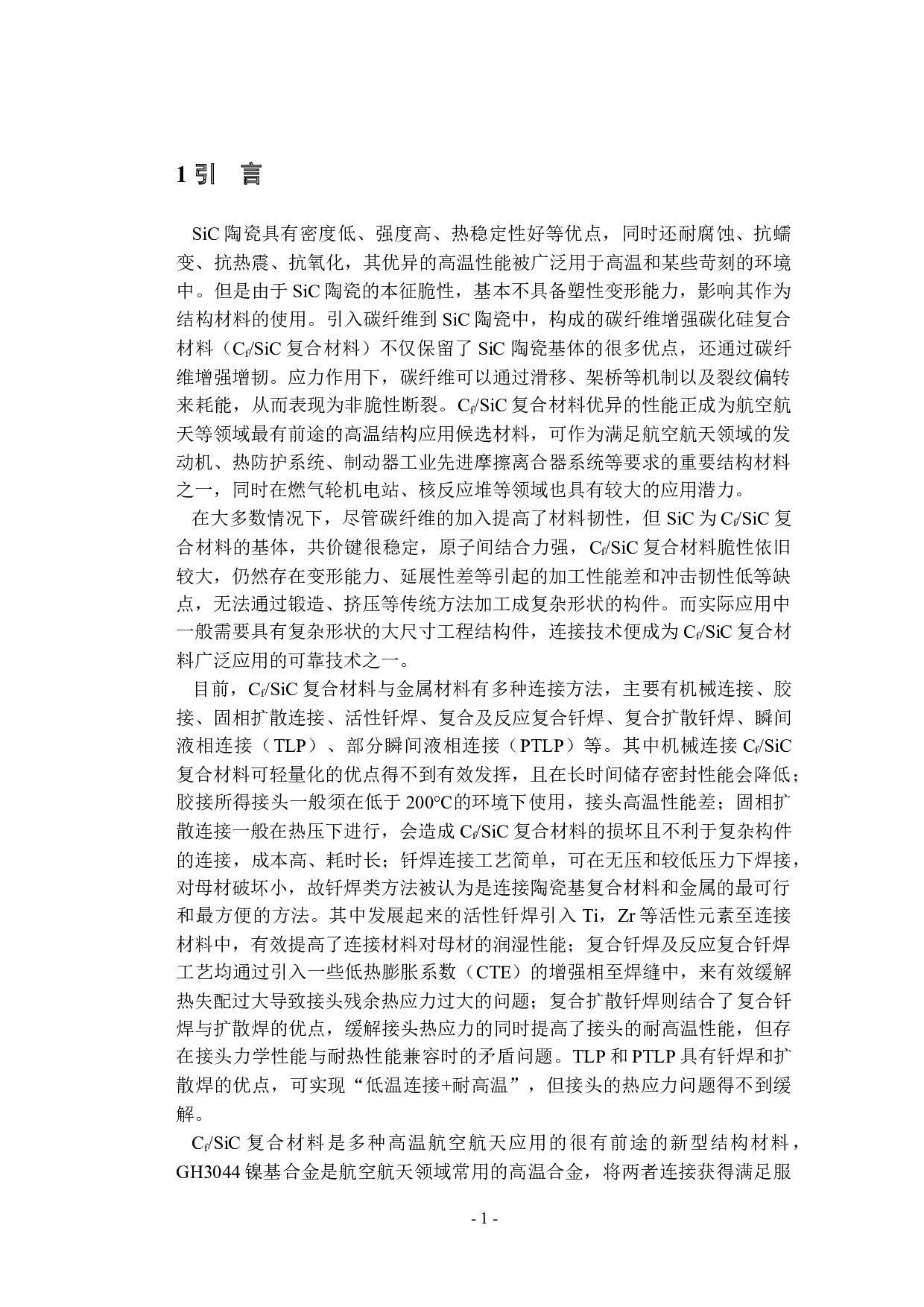

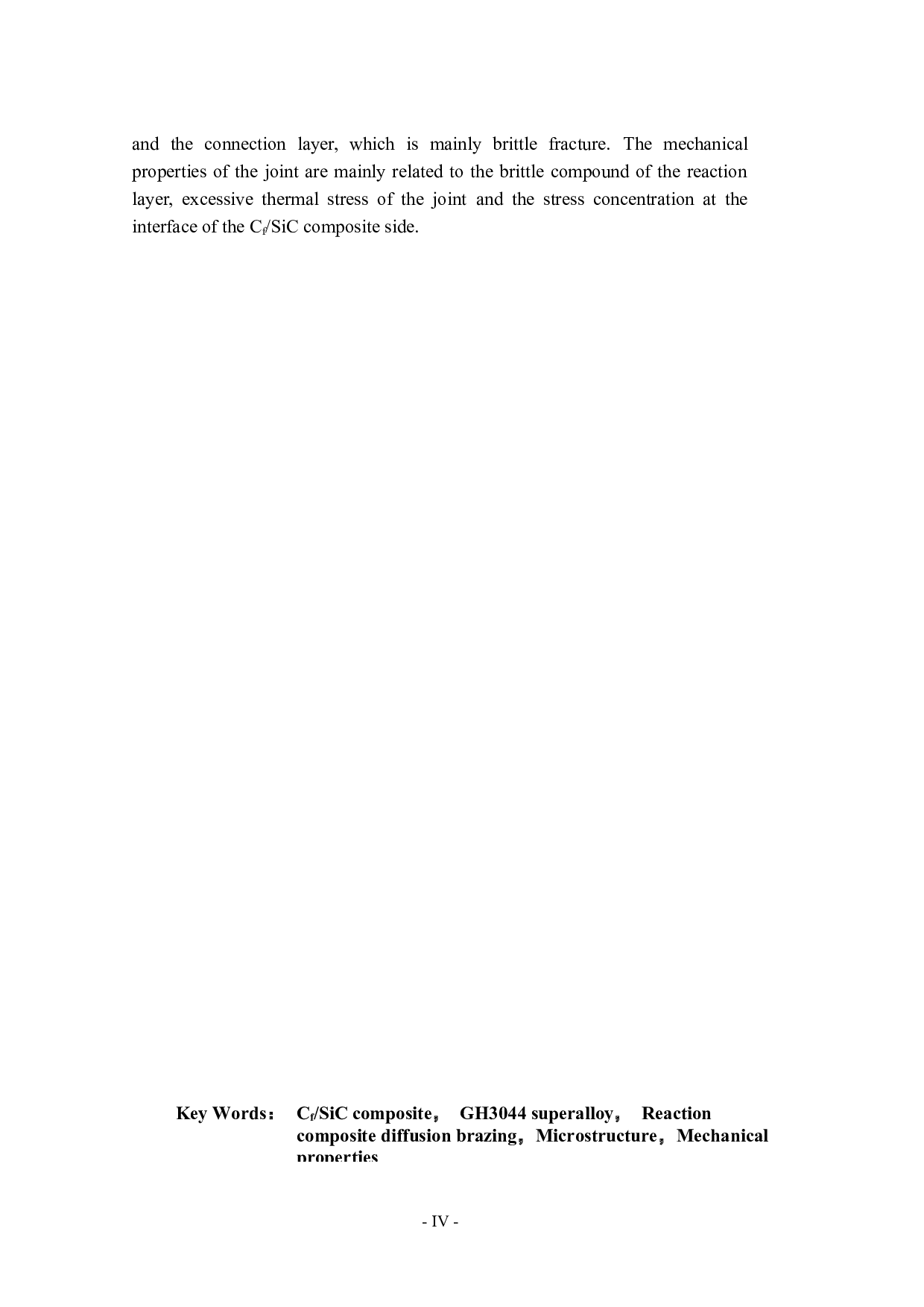

CfSiC复合材料与高温合金反应复合扩散钎焊工艺优化研究-28603字.docx
