I

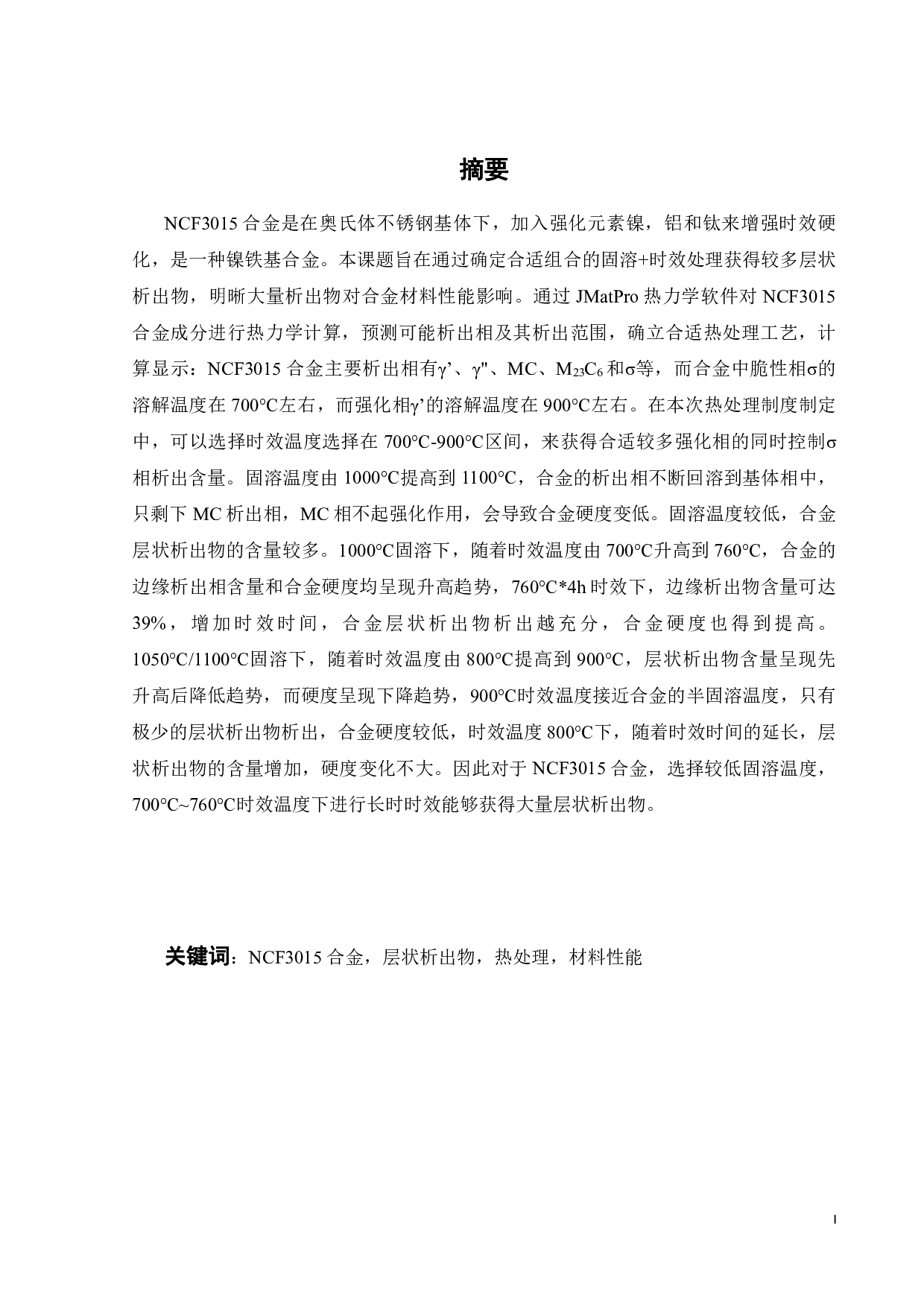

摘要
NCF3015合金是在奥氏体不锈钢基体下，加入强化元素镍，铝和钛来增强时效硬
化，是一种镍铁基合金。本课题旨在通过确定合适组合的固溶+时效处理获得较多层状
析出物，明晰大量析出物对合金材料性能影响。通过JMatPro热力学软件对NCF3015
合金成分进行热力学计算，预测可能析出相及其析出范围，确立合适热处理工艺，计
算显示：NCF3015合金主要析出相有γ’、γ"、MC、M23C6和σ等，而合金中脆性相σ的
溶解温度在700℃左右，而强化相γ’的溶解温度在900℃左右。在本次热处理制度制定
中，可以选择时效温度选择在700℃-900℃区间，来获得合适较
时效处理对NCF3015合金材料性能的影响规律-19843字.pdf
