北京理工大学珠海学院
2022
届本科生毕业设计
涡流薄膜线圈及扇形探头设计

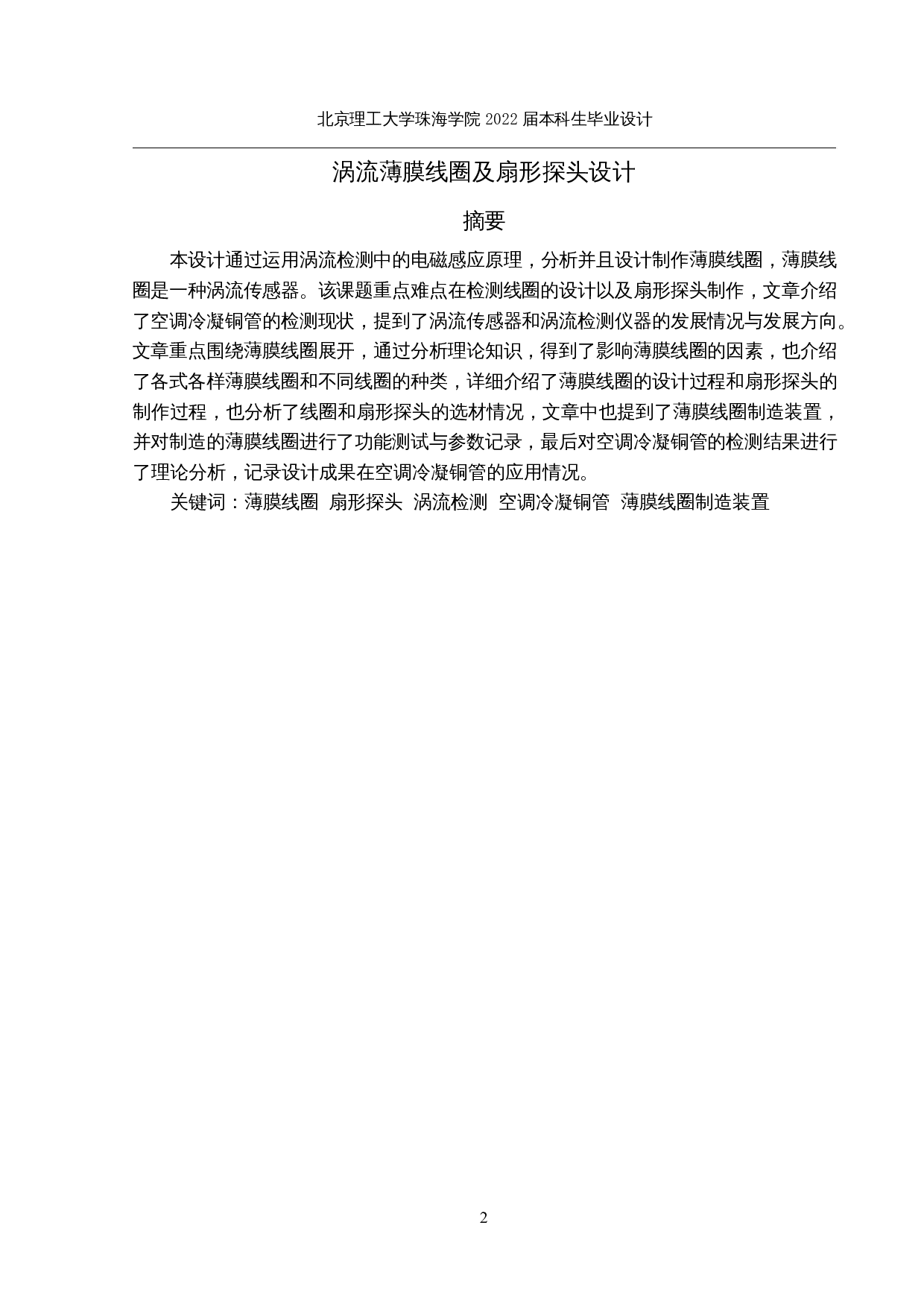

摘要
本设计通过运用涡流检测中的电磁感应原理，分析并且设计制作薄膜线圈，薄膜线
圈是一种涡流传感器。该课题重点难点在检测线圈的设计以及扇形探头制作，文章介绍
了空调冷凝铜管的检测现状，提到了涡流传感器和涡流检测仪器的发展情况与发展方向。
文章重点围绕薄膜线圈展开，通过分析理论知识，得到了影响薄膜线圈的因素，也介绍
了各式各样薄膜线圈和不同线圈的种类，详细介绍了薄膜线圈的设计过程和扇形探头的
制作过程，也分析了线圈和扇形探头的选
