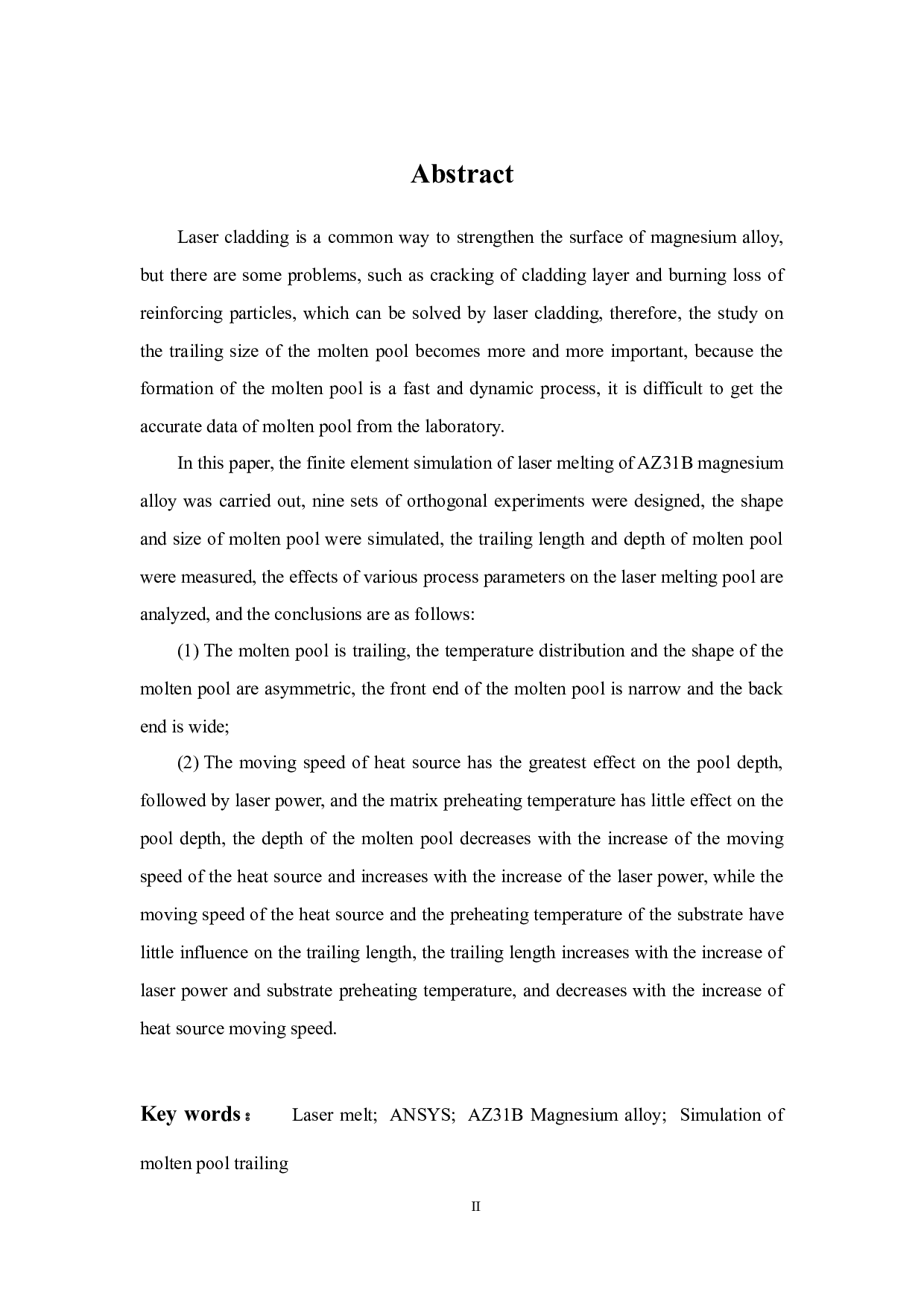

摘 要
激光熔覆是常用的镁合金表面增强方式，但存在熔覆层易开裂、增强颗粒烧损等问题，激光熔注使这一问题得到解决，即从没有激光直射的熔池尾部注入增强颗粒，因此，对熔池拖尾尺寸的研究成为重点，由于熔池的形成是一个快速的动态过程，难以从实验室中得到熔池的准确数据，现常用有限元模拟来获得熔池拖尾尺寸。
本文对
AZ31B
镁合金
激光熔注进行了有限元模拟，设计了
9
组正交试验，
模拟得到了熔池形貌与尺寸，测量了熔池拖尾长度和熔池深度，分析各个工艺参数对激光熔池的影响，得到如下结论：
熔池呈拖尾状，温度分布和熔池形
AZ31B表面激光熔注熔池拖尾模拟研究-13345字.docx
