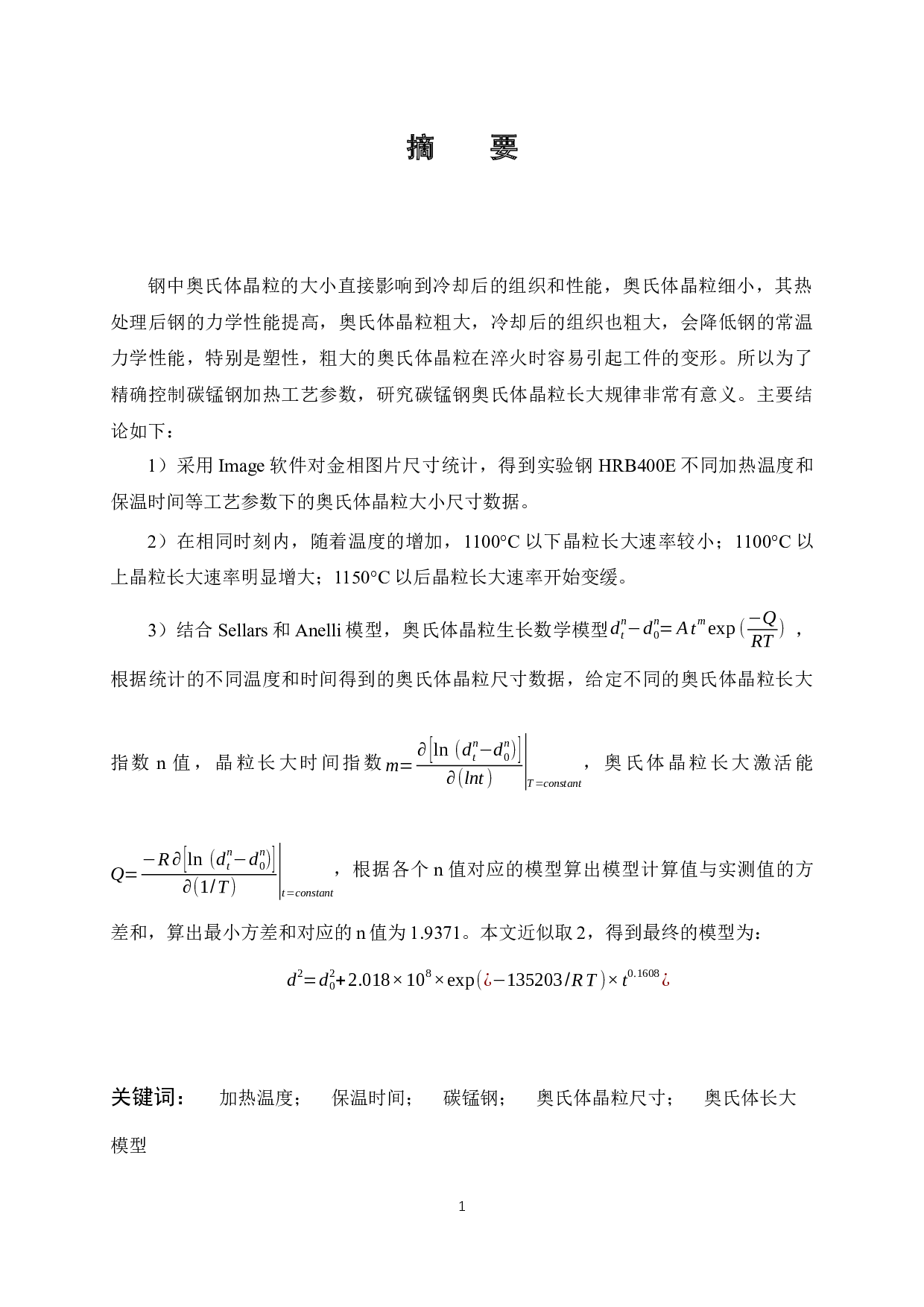

摘
要
钢中奥氏体晶粒的大小直接影响到冷却后的组织和性能，奥氏体晶粒细小，其
热处理后钢的
力学性能提高，奥氏体晶粒粗大，冷却后的组织也粗大，会降低钢的常温力学性能，特别是塑性，粗大的奥氏体晶粒在淬火时容易引起工件的变形。所以为了精确控制碳锰钢
加热工艺参数
，研究碳锰钢奥氏体晶粒长大规律非常有意义。主要结论如下：
1
）
采用
软件对金相图片尺寸统计
，
得到实验钢
HRB400E
不同加热温度和保温时间等工艺参数下的奥氏体晶粒大小尺寸数据
。
2
）在相同时刻内，随着温度的增加，
1
100
°
C
以下晶粒长大速率
碳锰钢加热过程中奥氏体晶粒长大实验与模拟-13761字.docx
