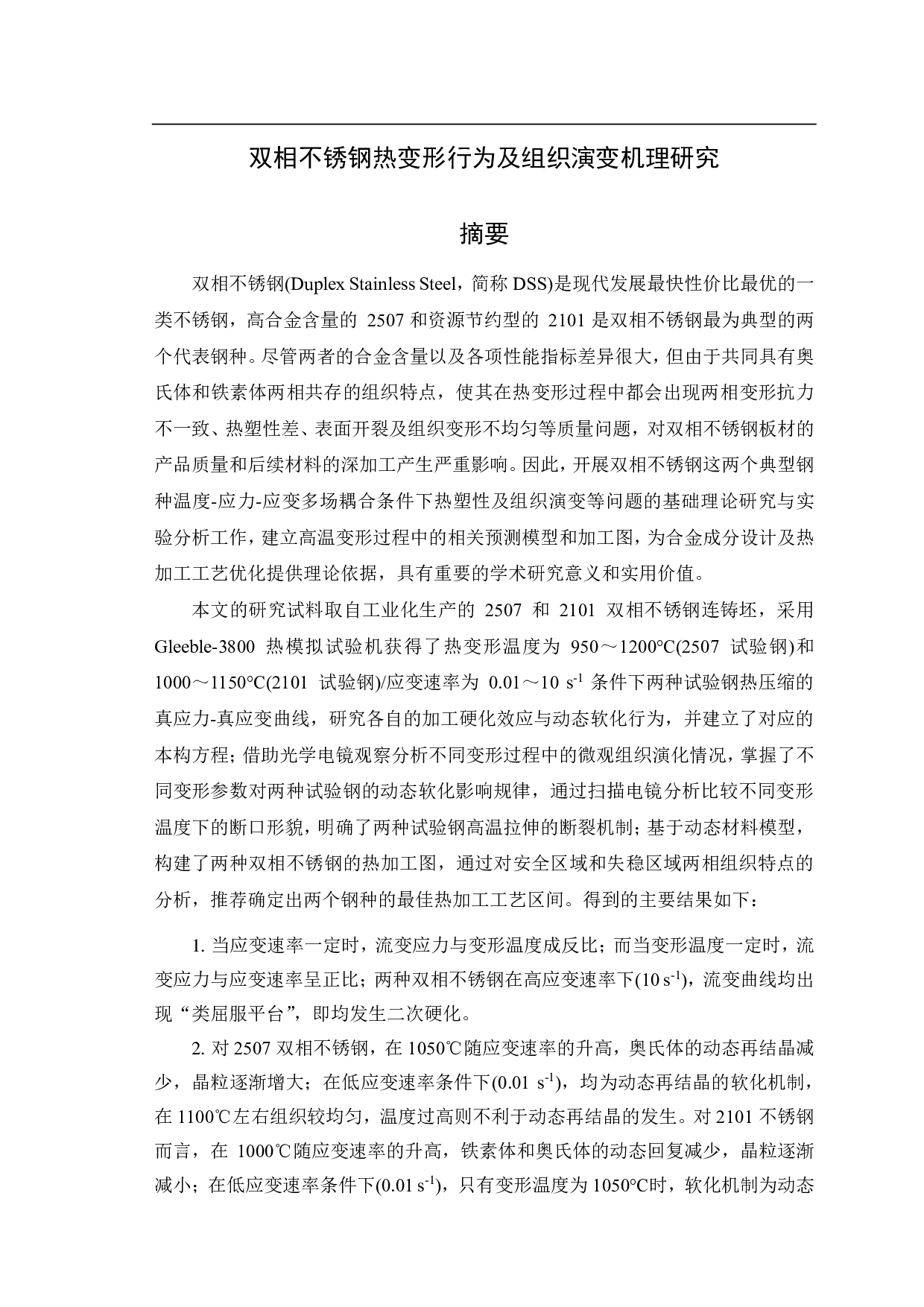

双相不锈钢热变形行为及组织演变机理研究
摘要
双相不锈钢 (Duplex Stainless Steel，简称DSS)是现代发展最快性价比最优的一
类不锈钢，高合金含量的 2507和资源节约型的 2101是双相不锈钢最为典型的两
个代表钢种。尽管两者的合金含 量以及各项性能指标差异很大，但由于共同具有奥
氏体和铁 素体两相共存的组织特点，使其在热变形过程中都会出现两相 变形抗力
不一致、热塑性差、表面开裂及组织变形不均匀等 质量问题，对双相不锈钢板材 的
产品质量和后续 材料的深加工 产生严重影响 。因此，开展双相不锈钢这两个典型钢
种温度-应力
双相不锈钢热变形行为及组织演变机理研究0413-6212字.pdf
