3
.

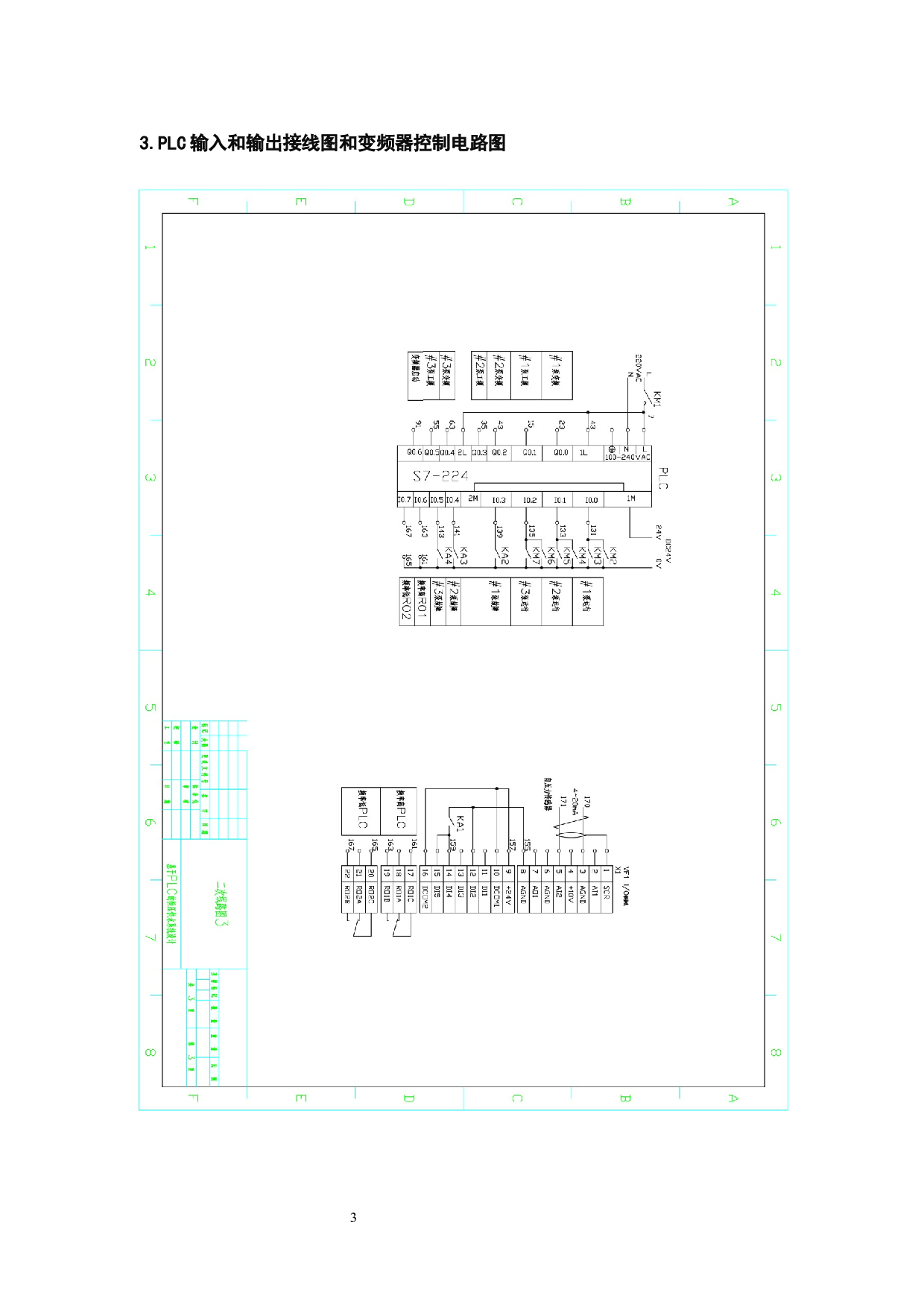

PLC输入和输出接线图和变频器控制电路图
4
.

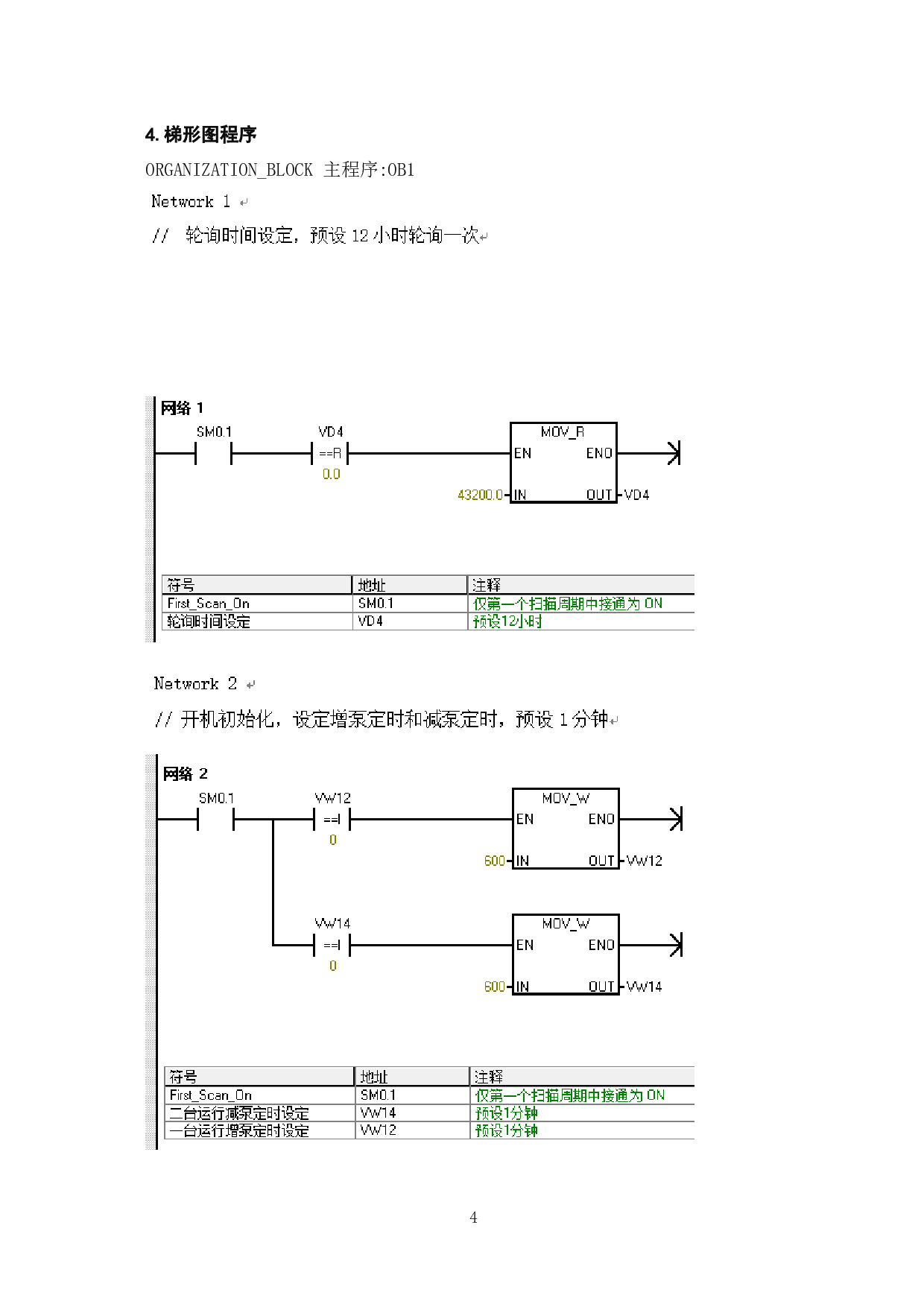

梯形图程序
ORGANIZATION_BLOCK 主程序:OB1
Network 3
// 轮询时间设定除以2得到计算轮询一半时间

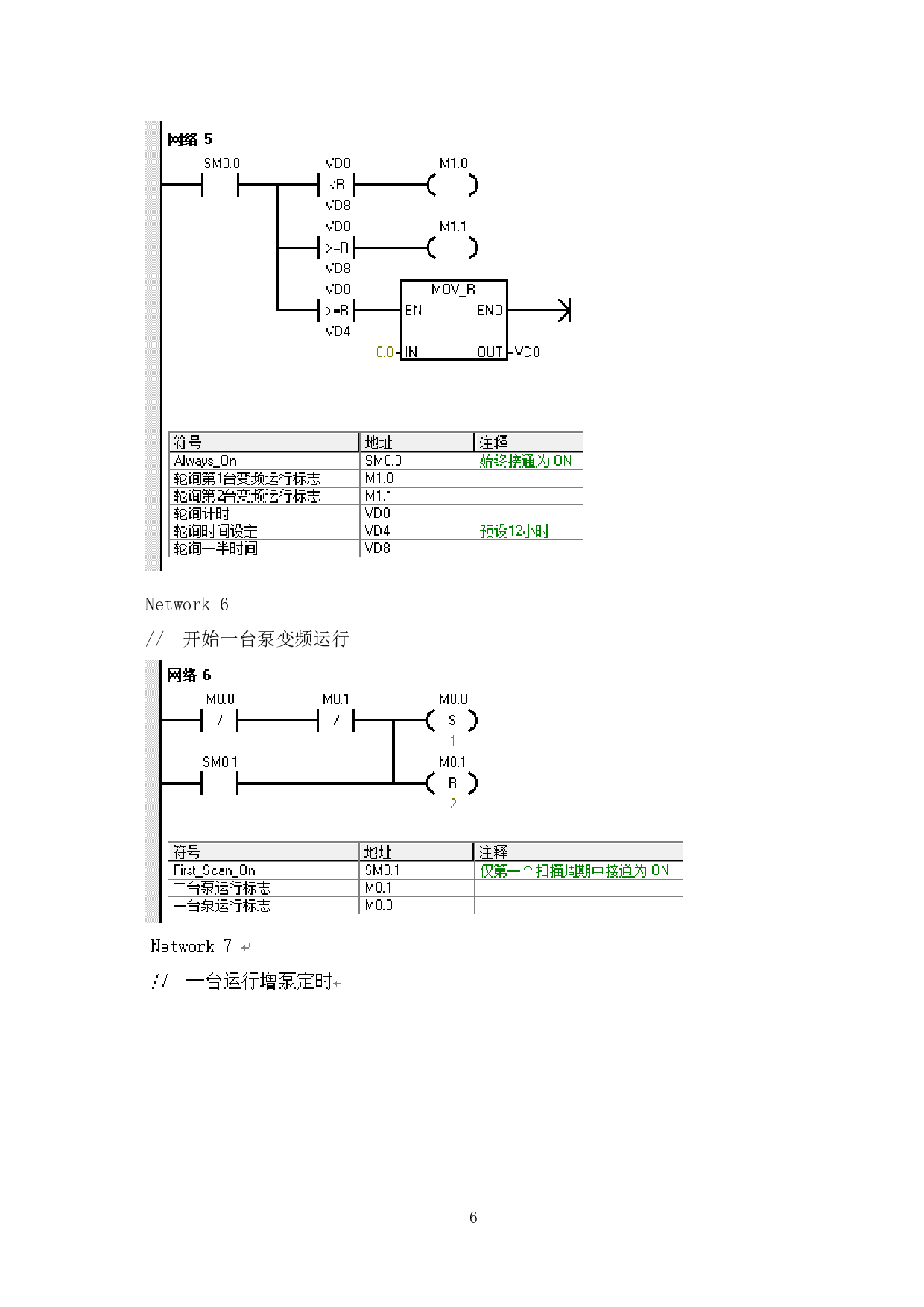

Network 6
// 开始一台泵变频运行

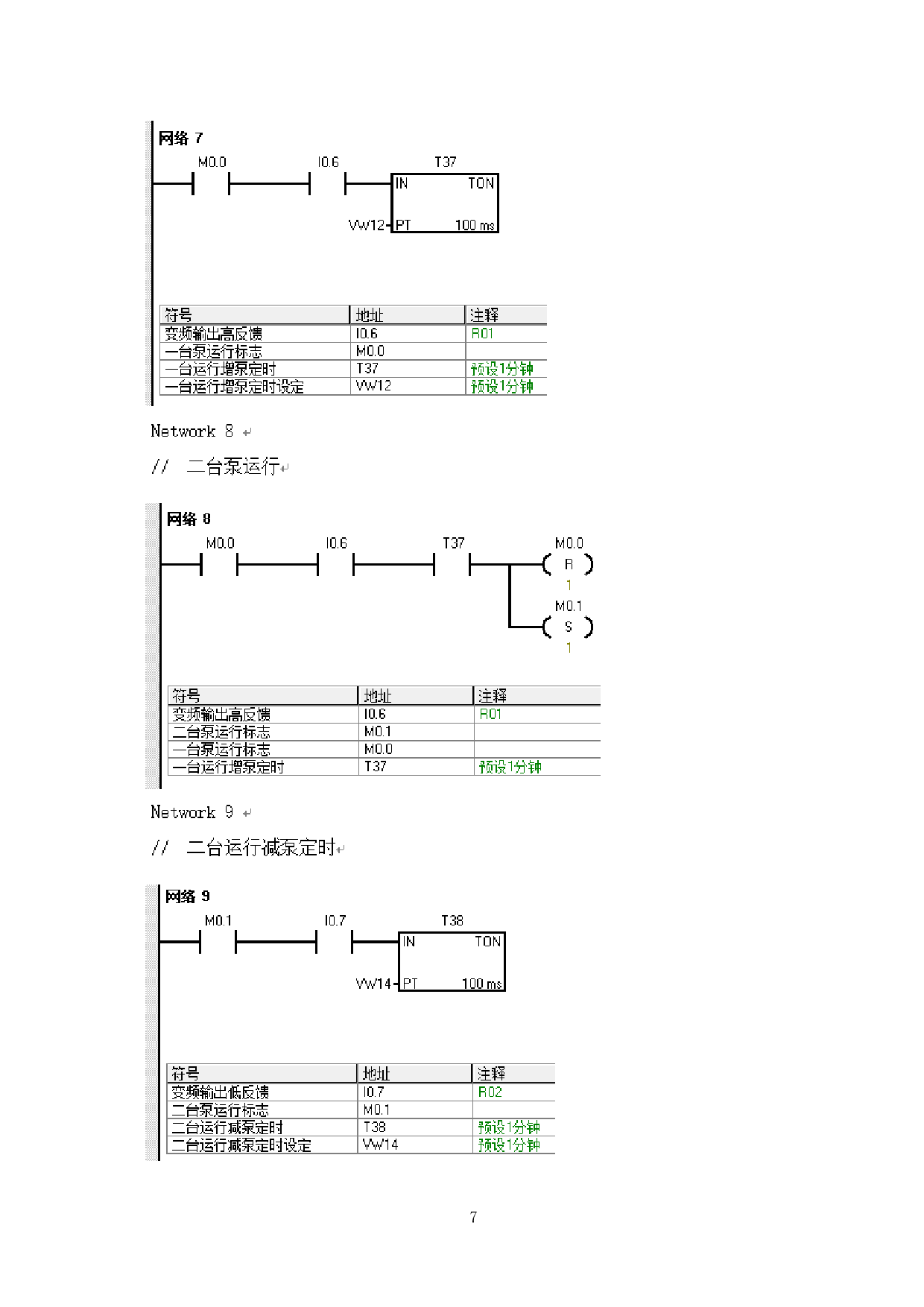

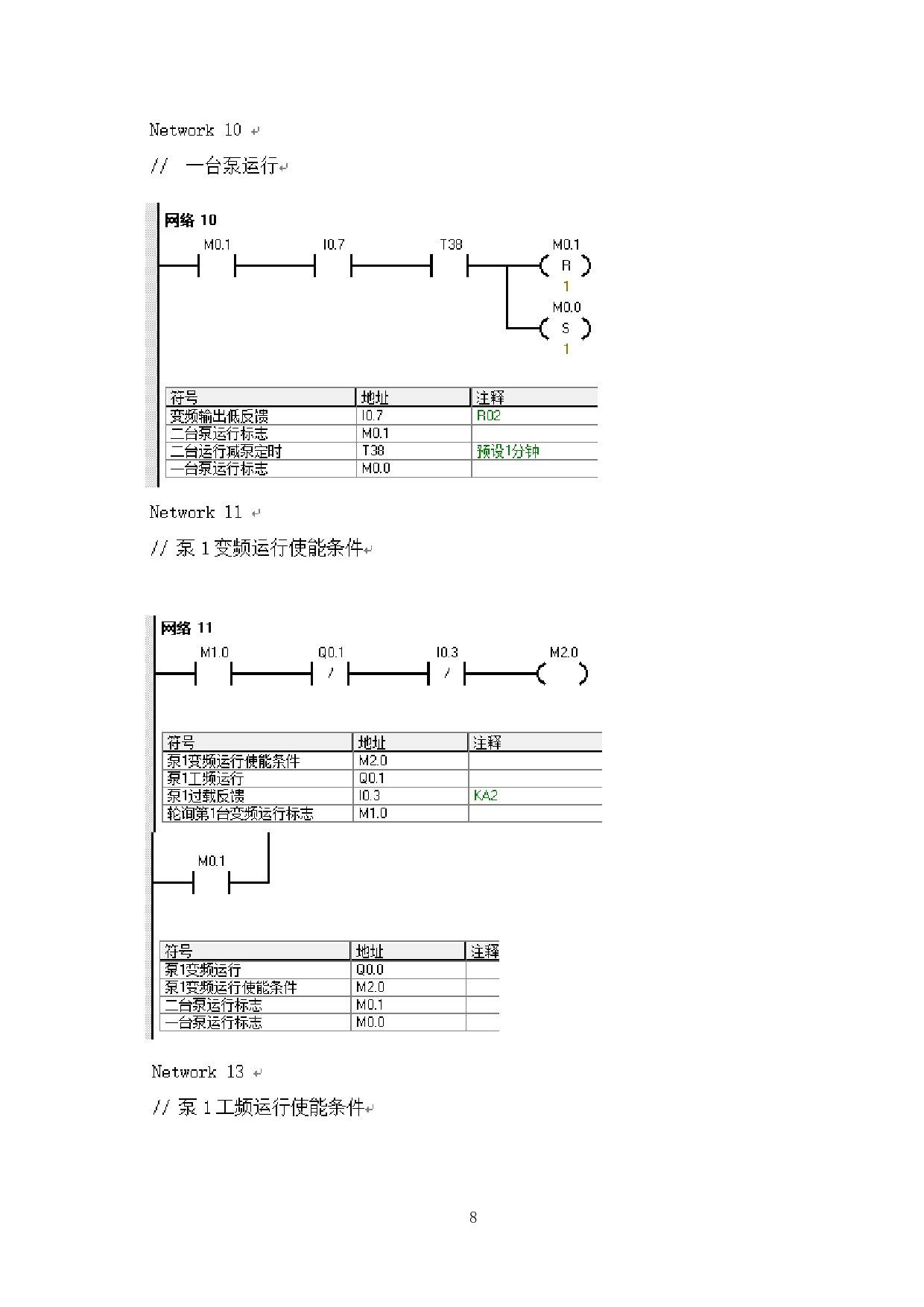

Network 12

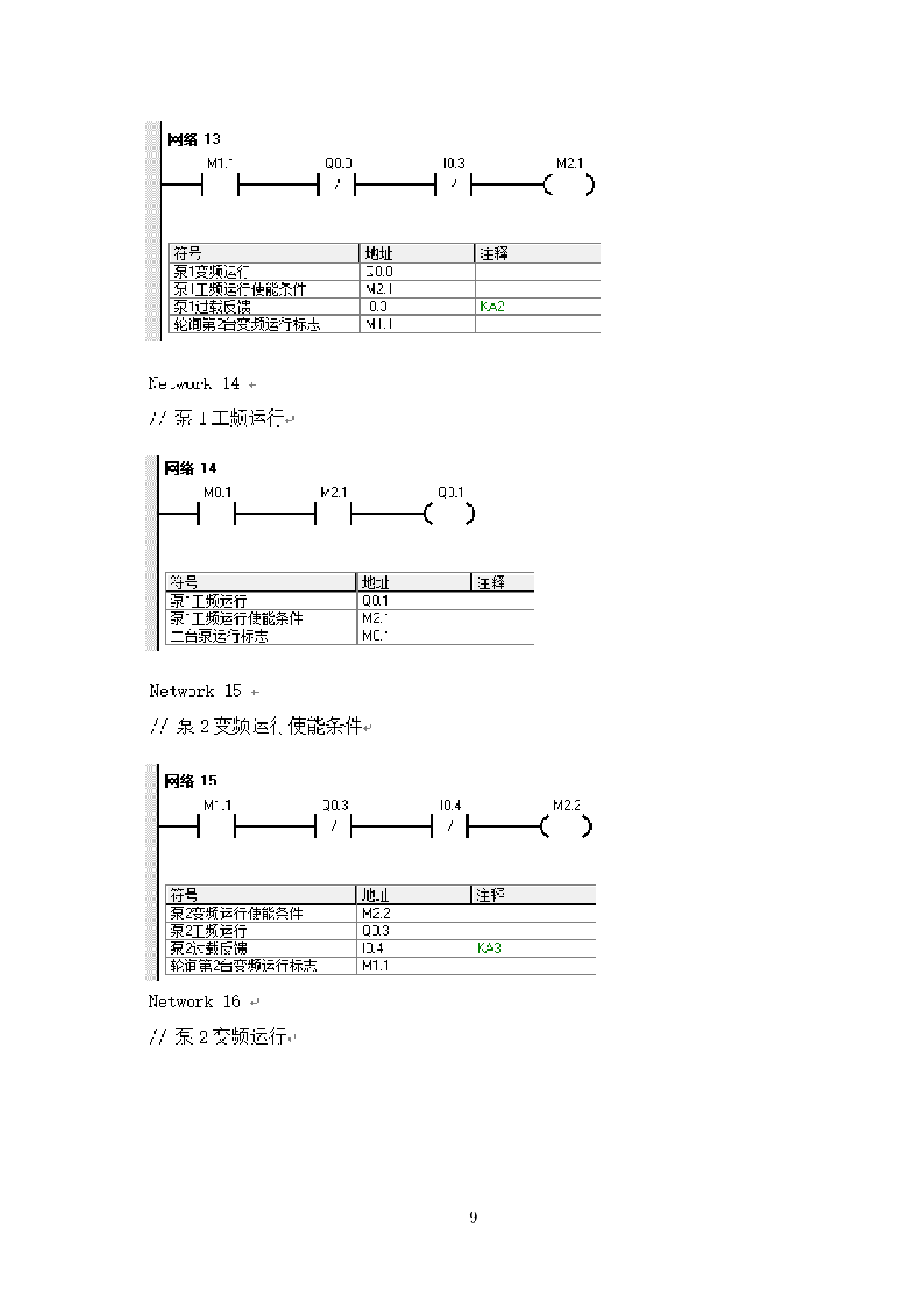

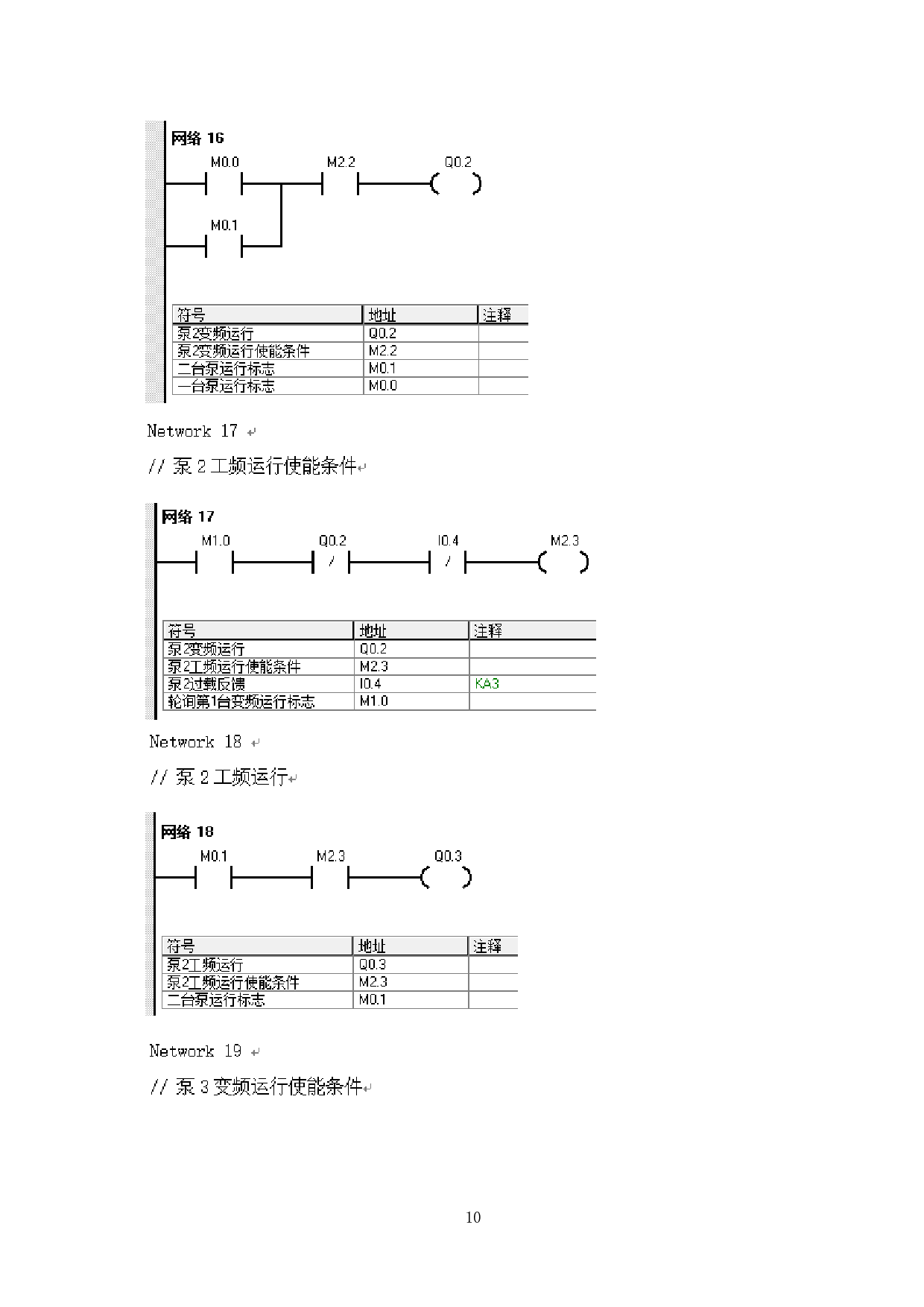

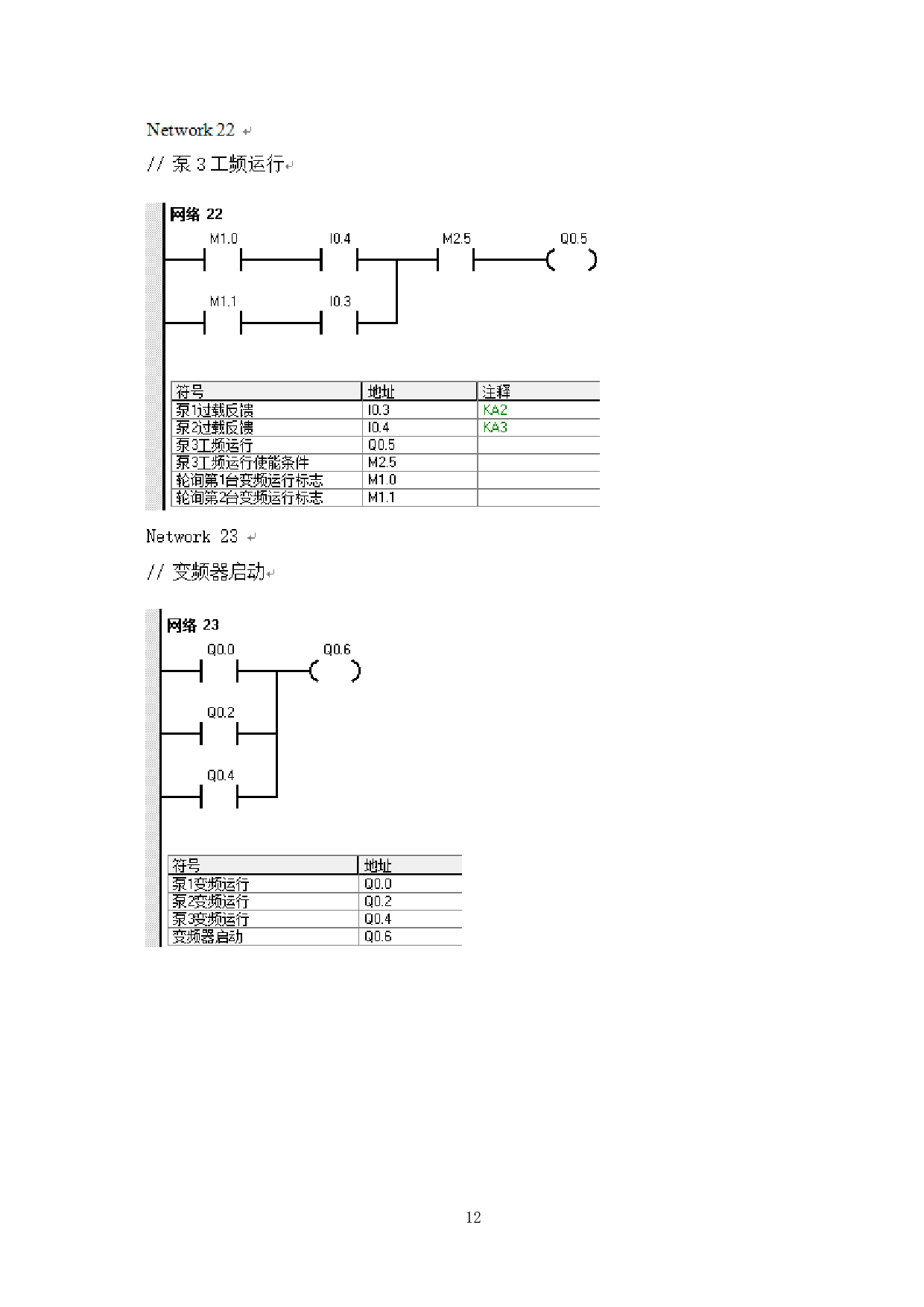

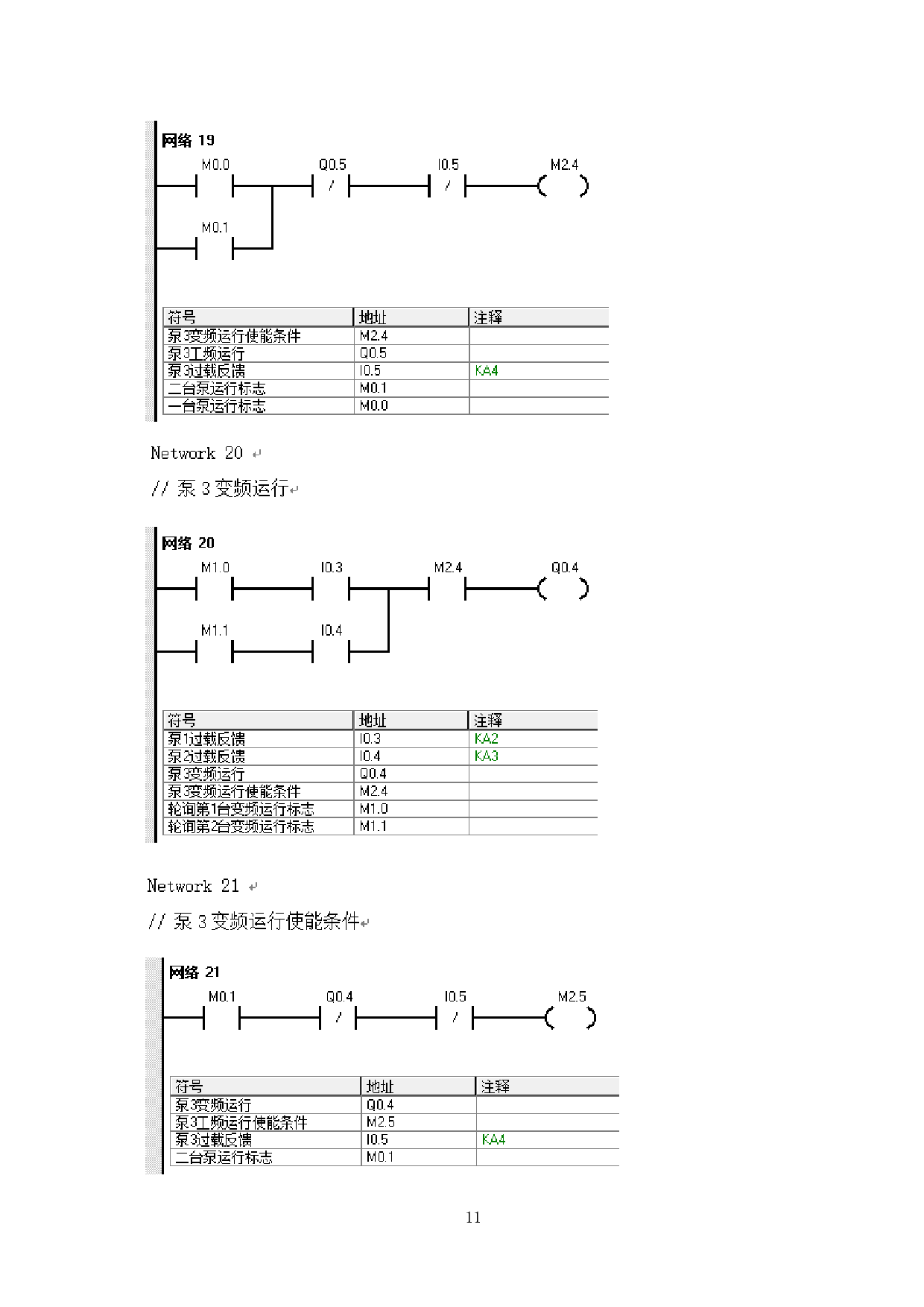

5
语句表程序
LD SM0.1
LPS
AW= VW12, 0
MOVW 600, VW12
LPP
AW= VW14, 0
Network 4
// 轮询计时，每秒加1
LD SM0.5
EU
LD I0.0
O I0.1
O I0.2
OB<> QB0, 0
ALD
= M1.0
LRD
AR>= VD0, VD8
= M1.1
LPP
AR>= VD0, VD4
MOVR 0.0, VD0
Network 6
// 开始一台泵变频运行
LDN M0.0
AN
