I

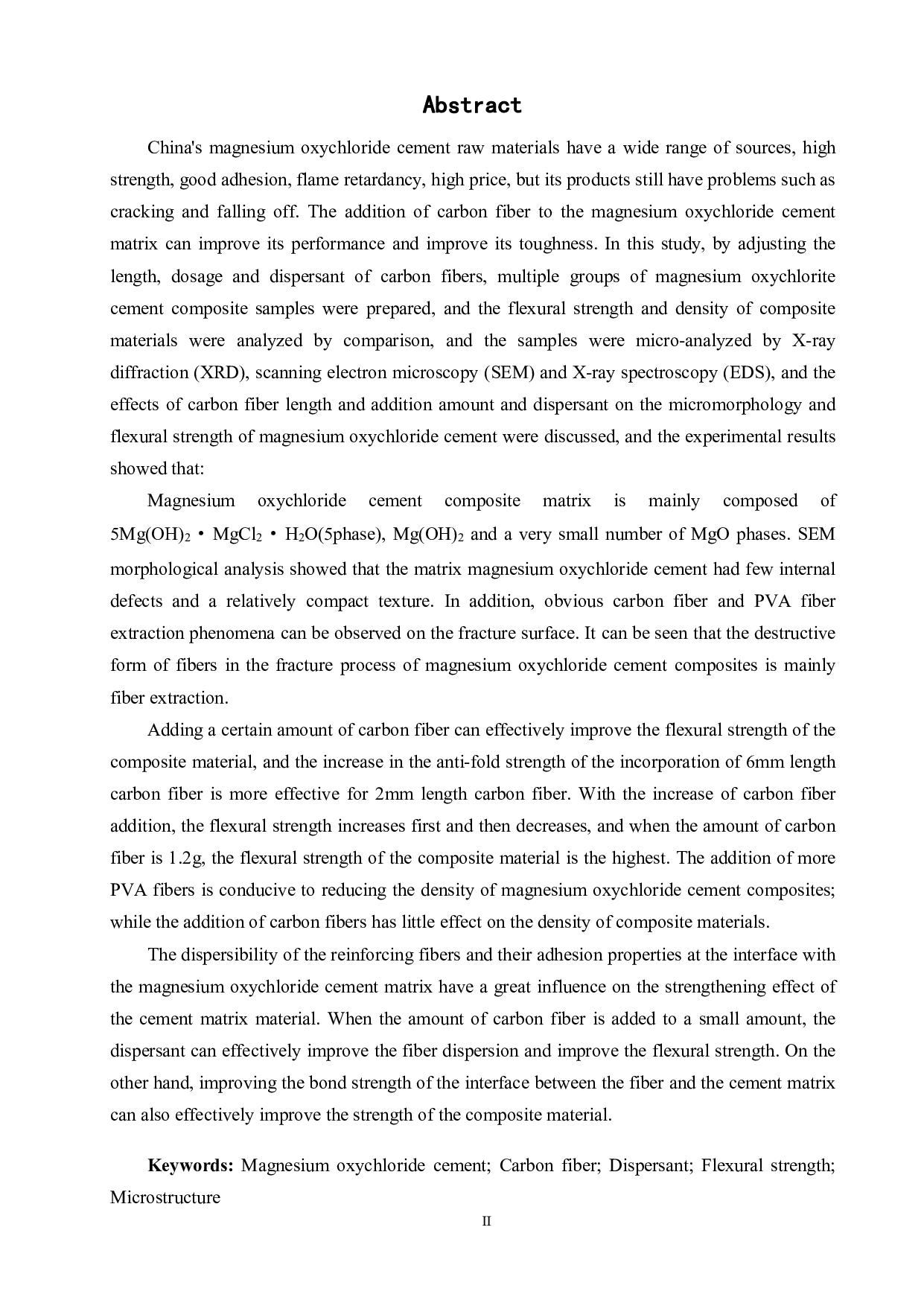

摘要
我国氯氧镁水泥原料来源广泛，强度高、粘结性好、阻燃、性价较高，但是其制品依
旧存在开裂脱落等问题。在氯氧镁水泥基体中加入碳纤维，可以改善其性能，提高其韧性。
本研究通过调整碳纤维的长度、掺量、分散剂等参数制备了多组氯氧镁水泥复合材料试样，
通过对比分析复合材料试样的抗折强度、密度，并采用X射线衍射(XRD)、扫描电镜(SEM)、
X射线能谱(EDS)对样品进行了微观分析，探讨了碳纤维长度及添加量、分散剂对氯氧镁
水泥微观形貌和抗折强度等性能的影响，实验结果表明：
氯氧镁水泥复合材料基体主要由5Mg(OH)2·MgCl2·8H2O(

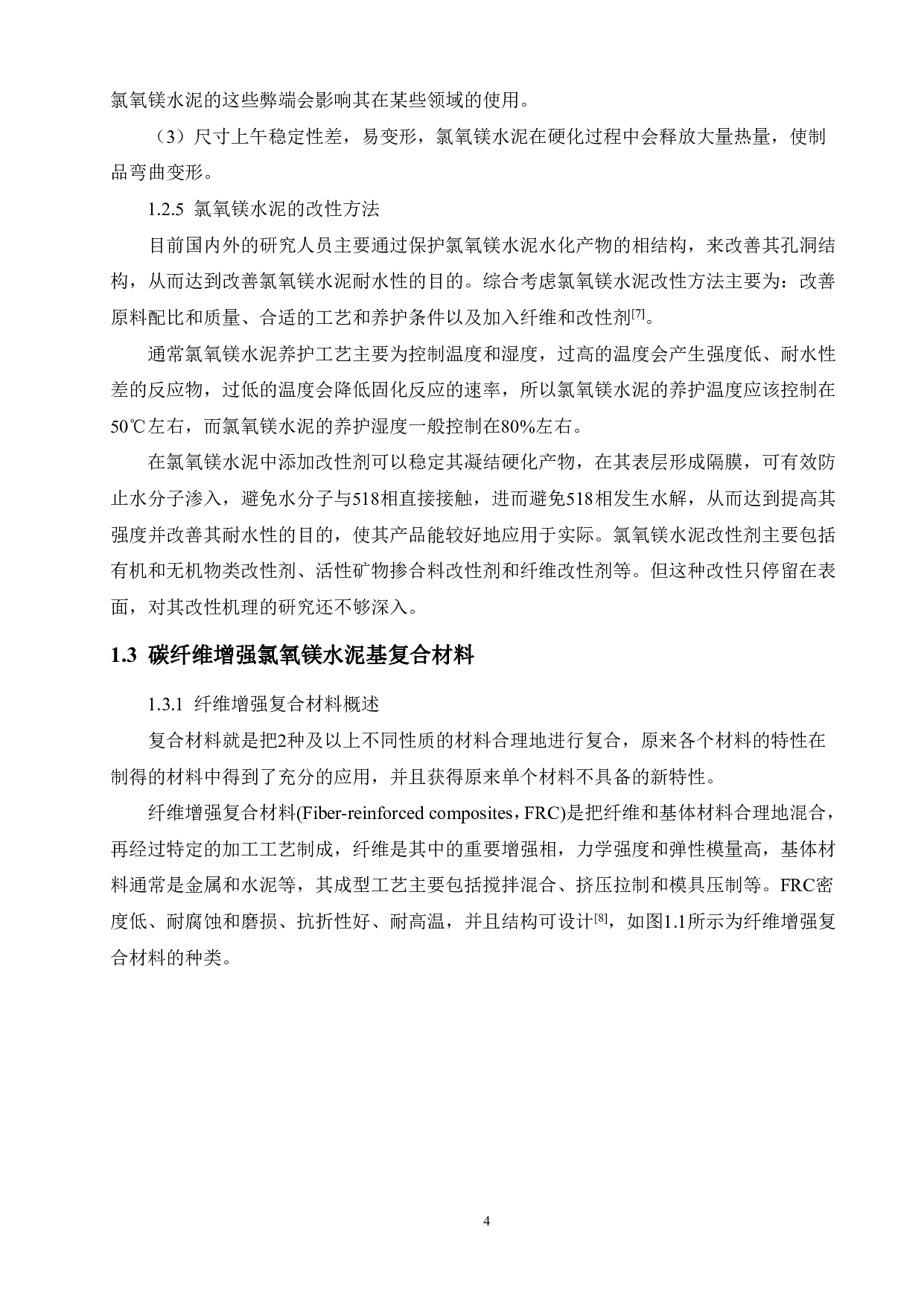

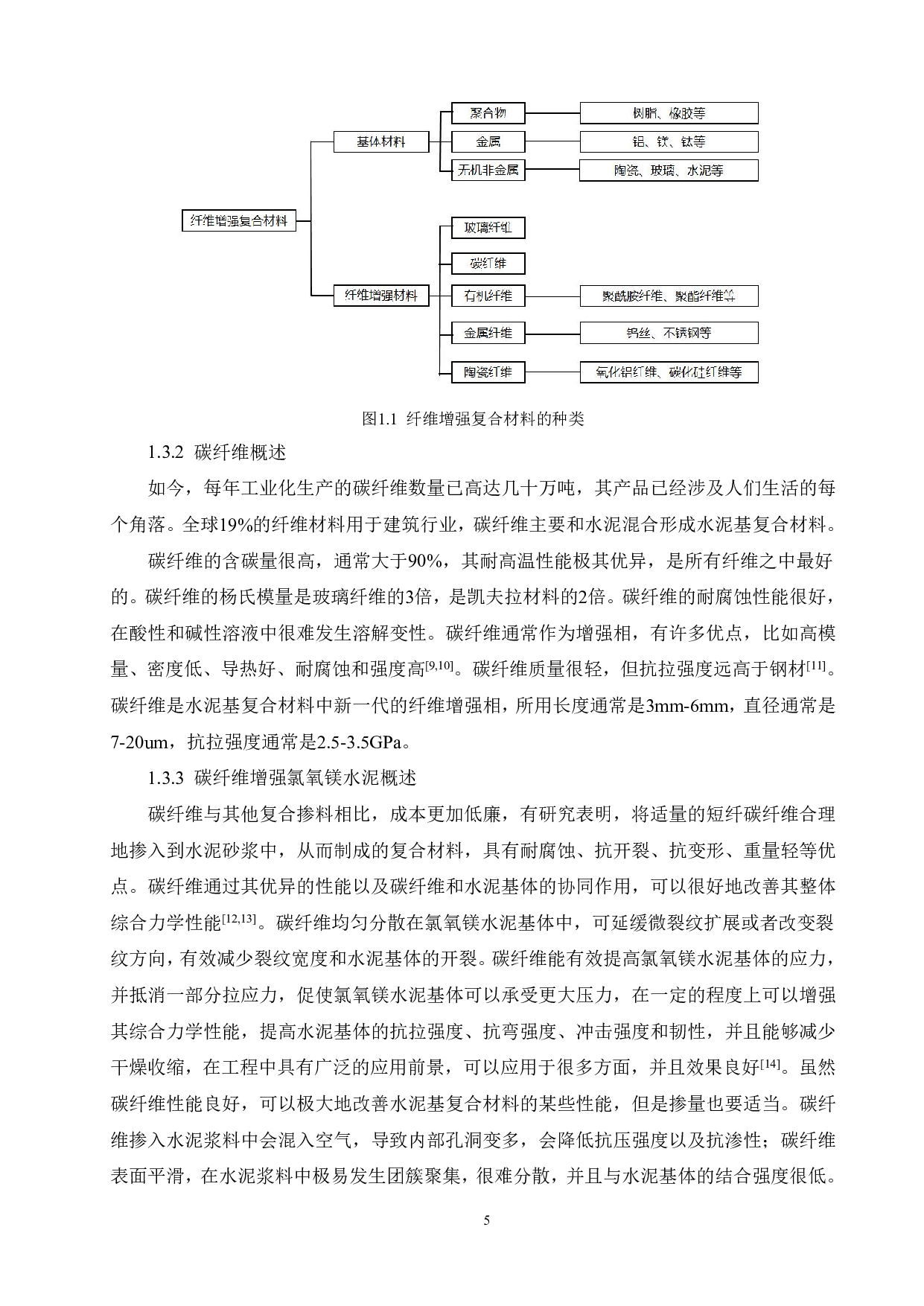

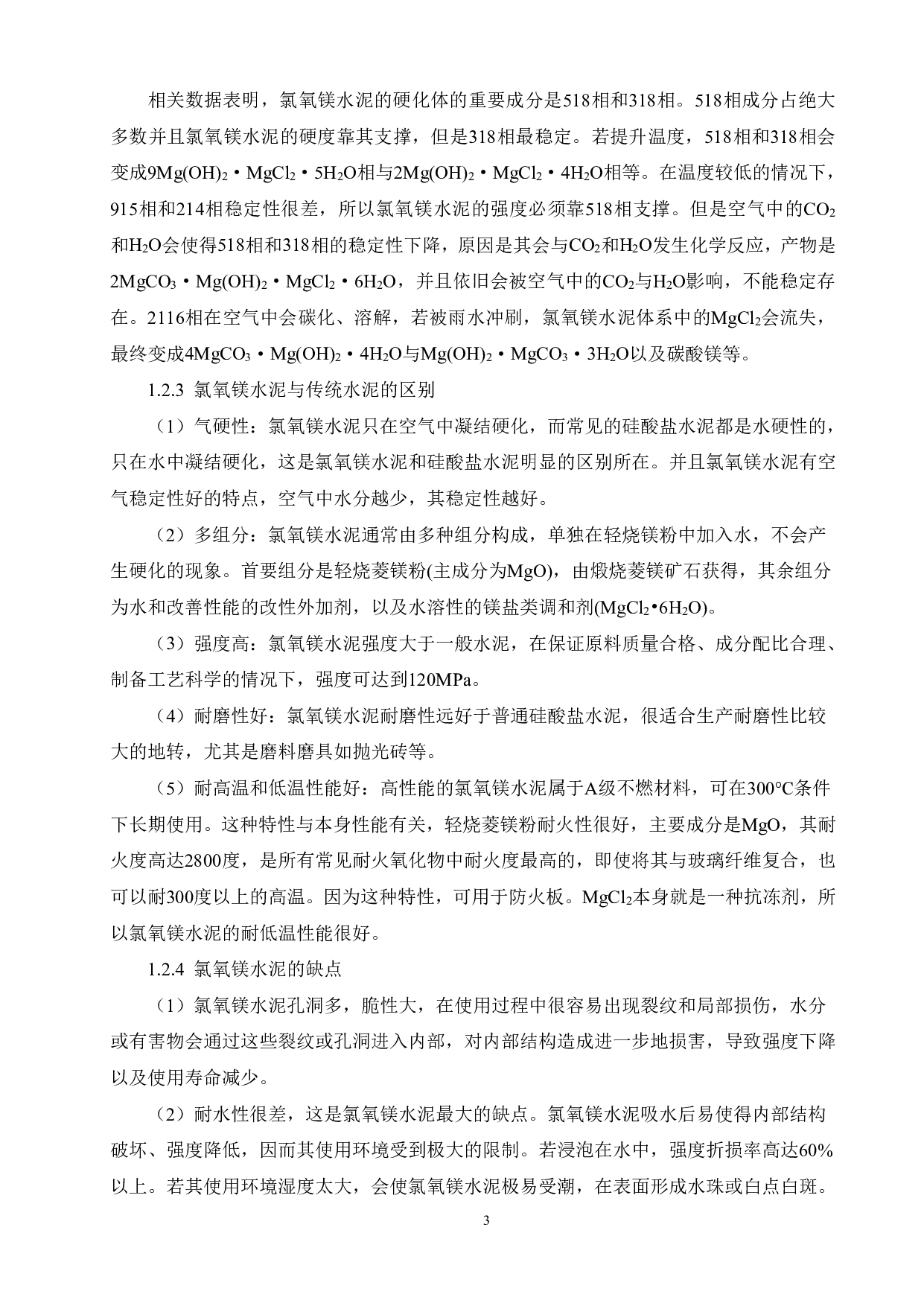

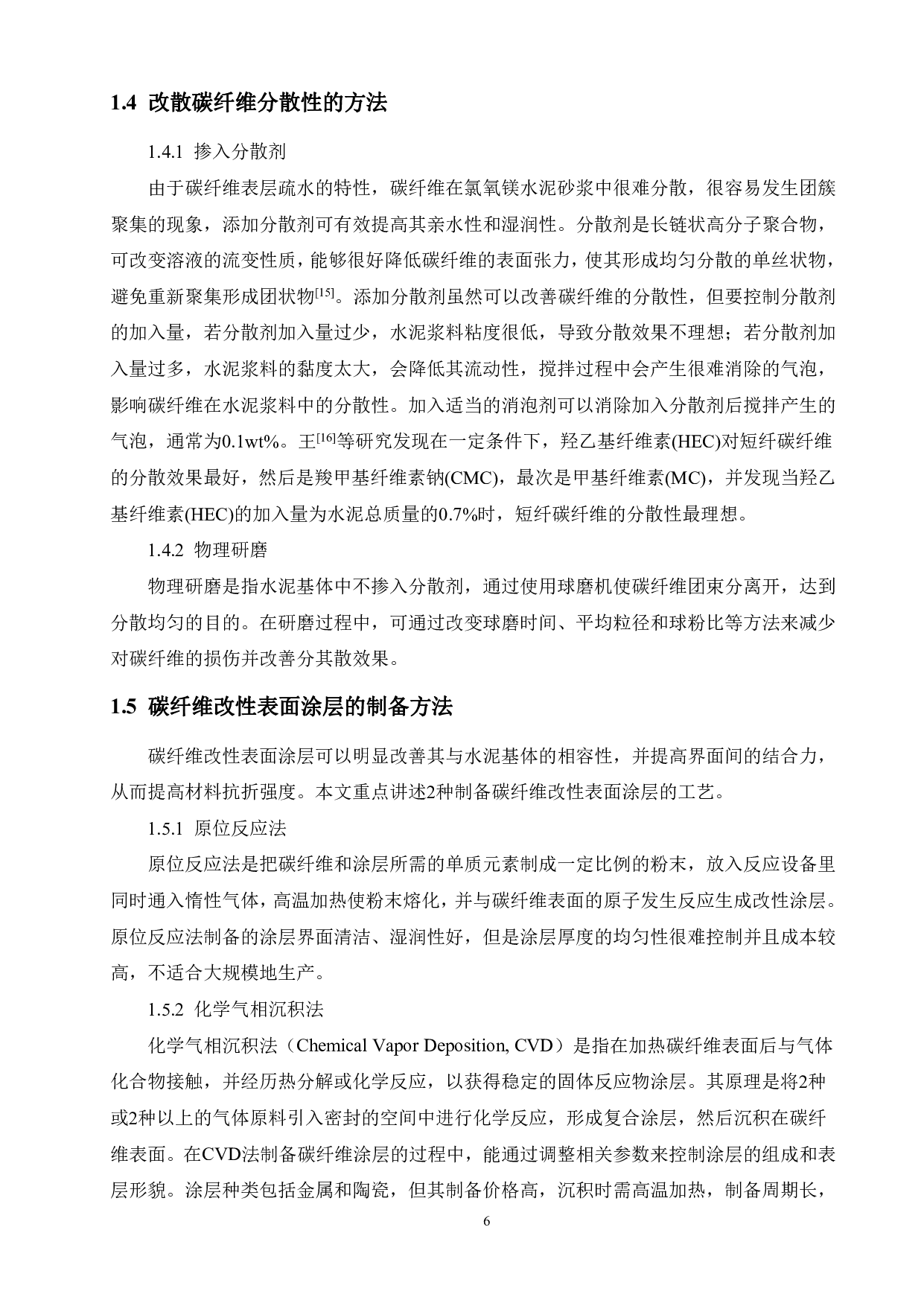

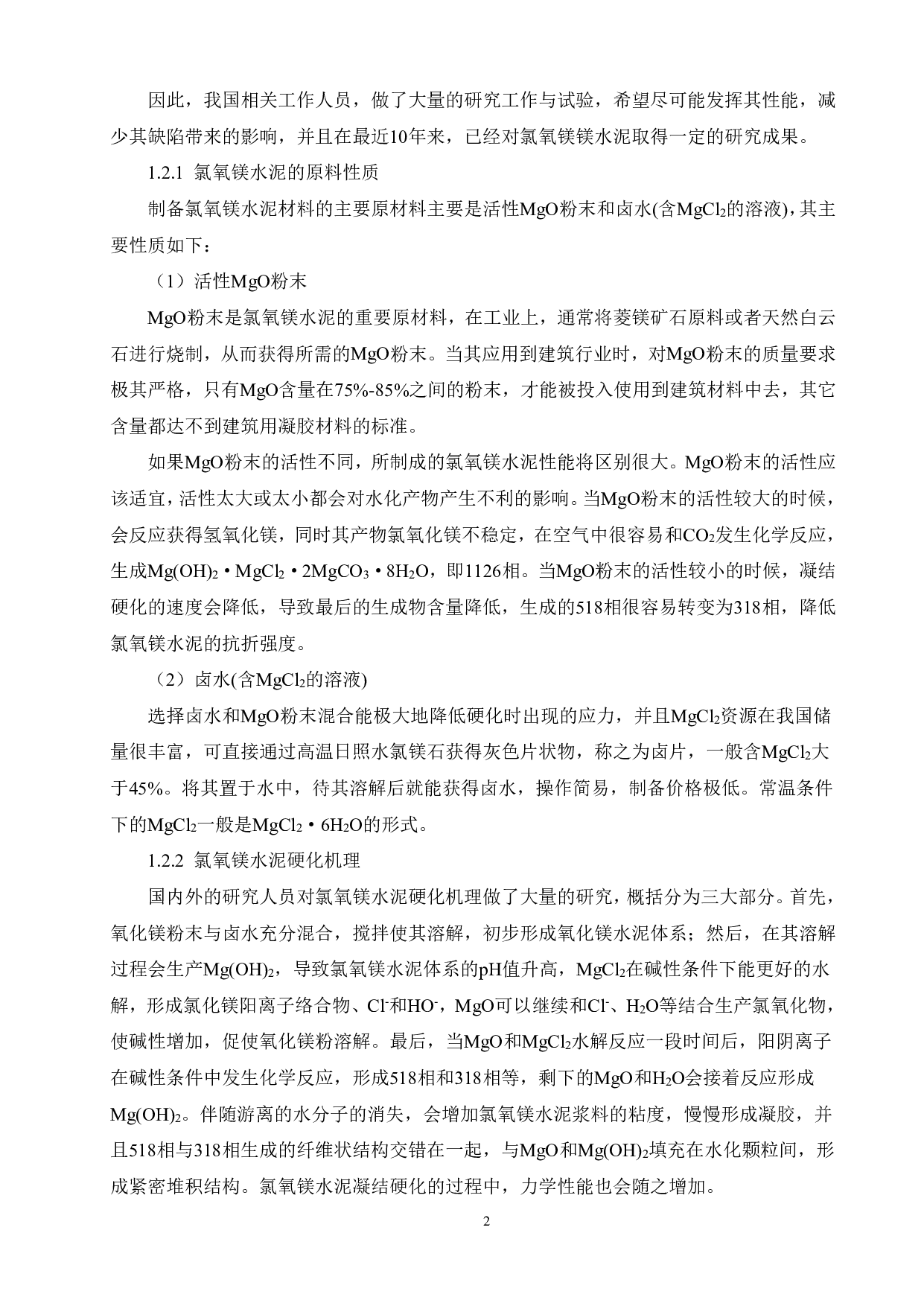

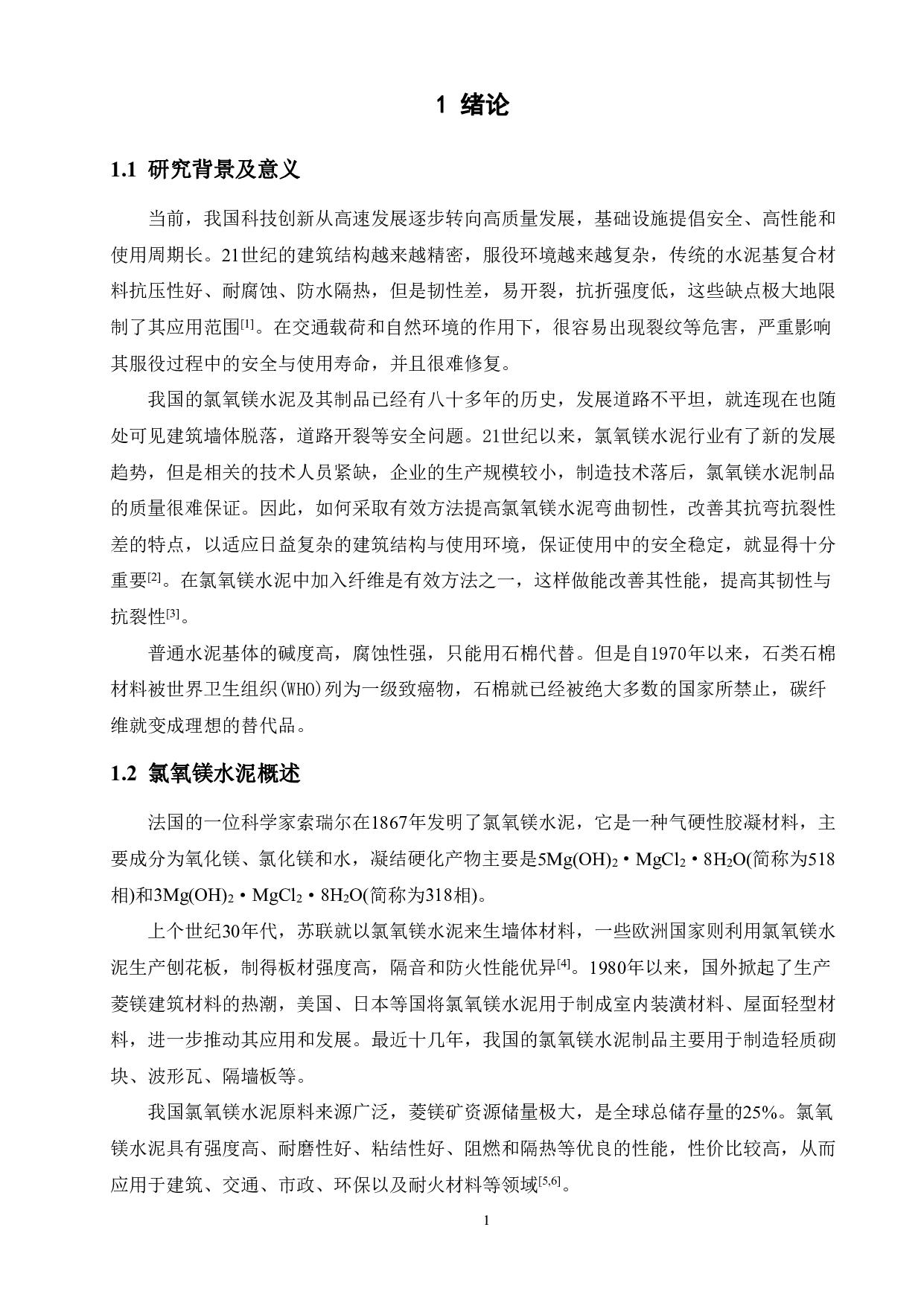

碳纤维对氯氧镁水泥复合材料性能的影响-15844字.pdf
