I

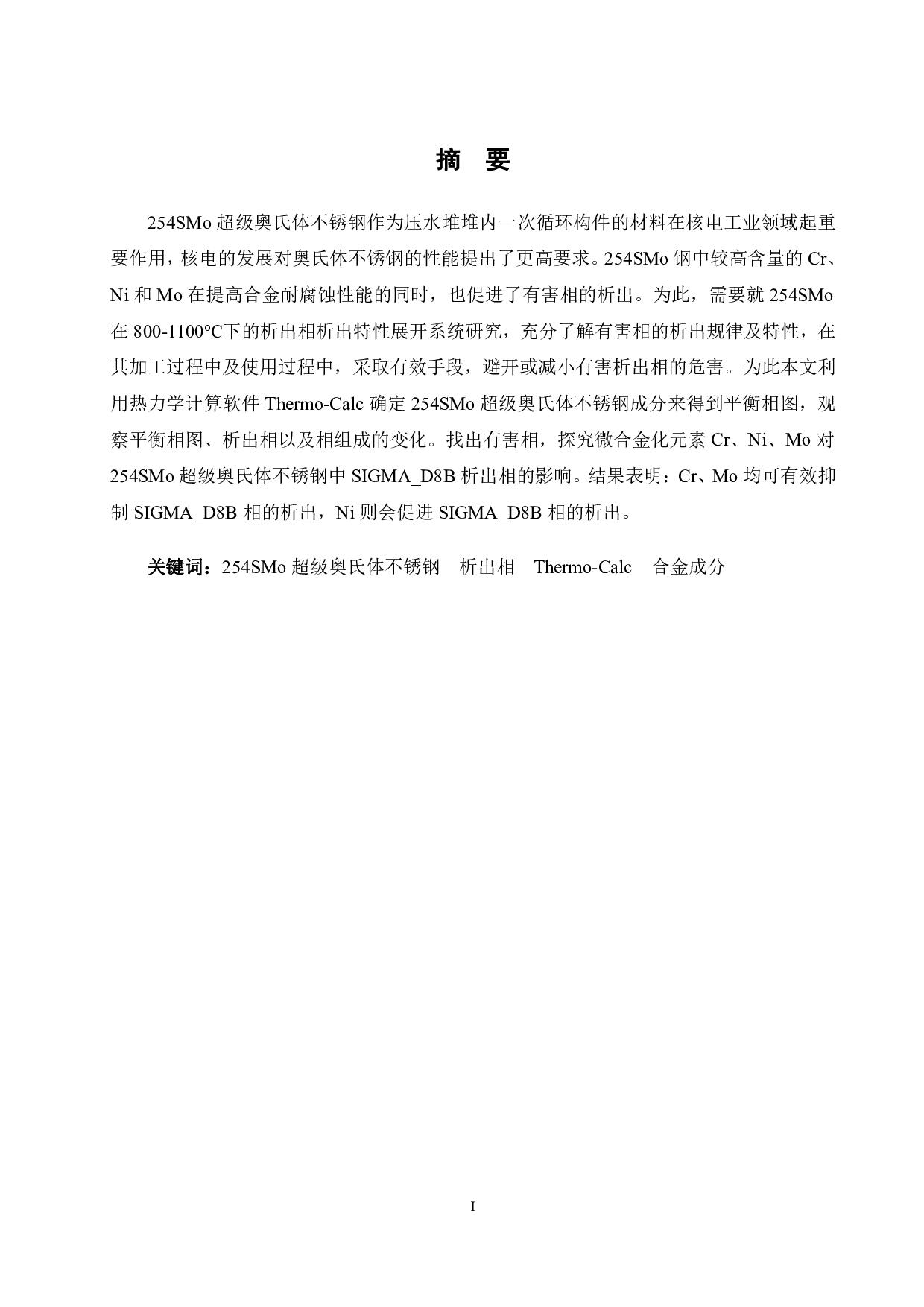

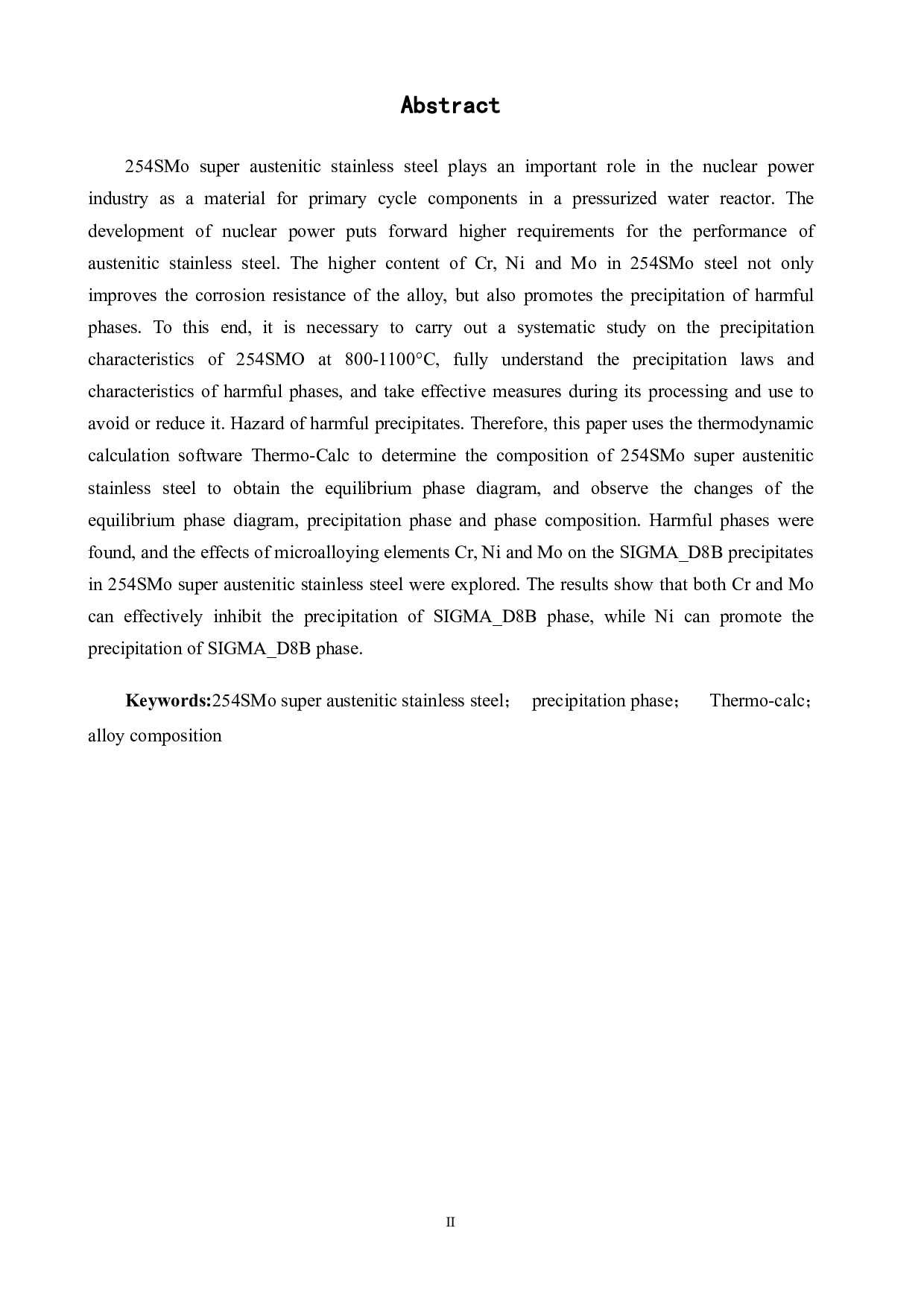

摘要

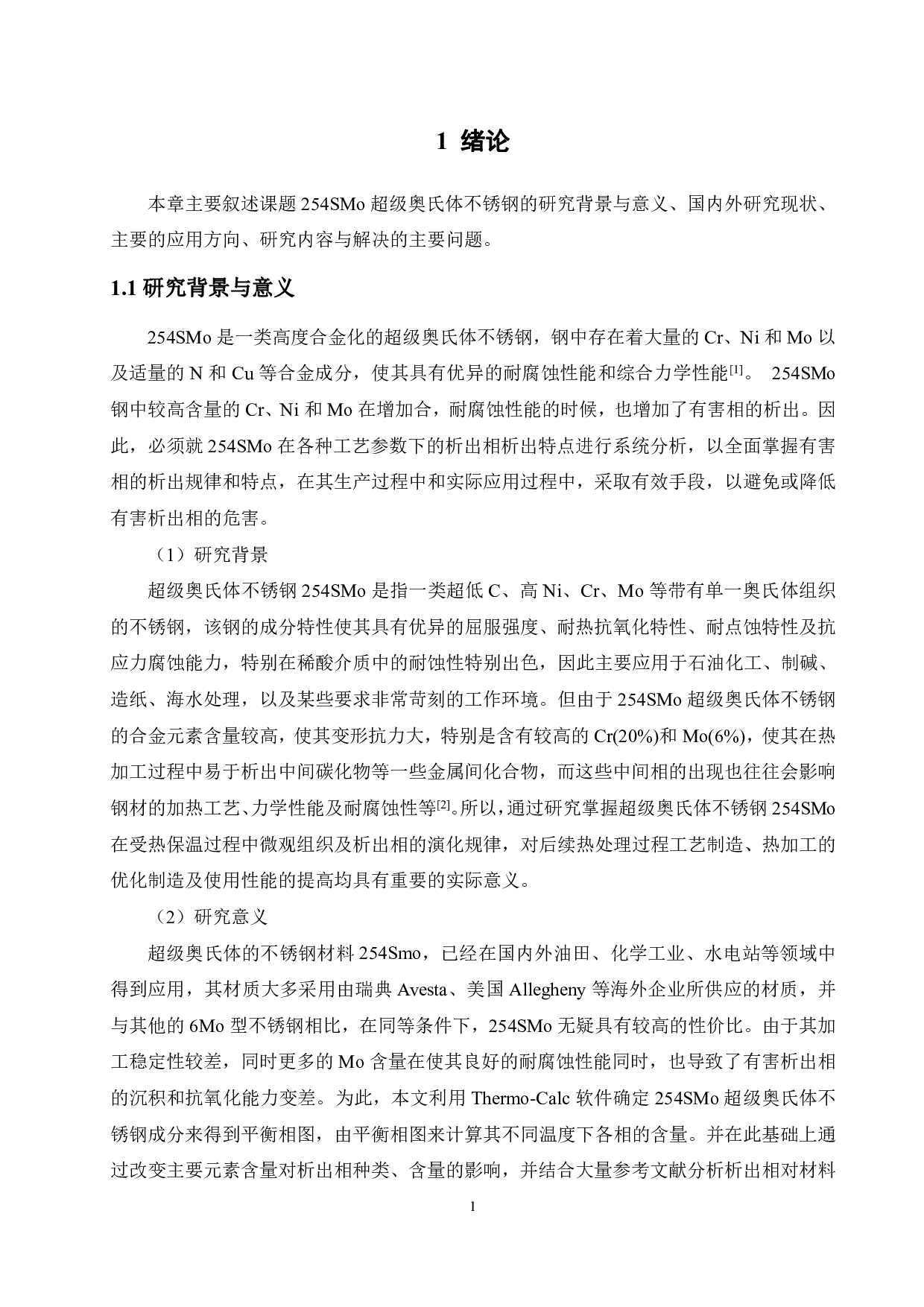

254SMo超级奧氏体不锈钢作为压水堆堆内一次循环构件的材料在核电工业领域起重
要作用，核电的发展对奥氏体不锈钢的性能提出了更高要求。254SMo钢中较高含量的Cr、
Ni和Mo在提高合金耐腐蚀性能的同时，也促进了有害相的析出。为此，需要就254SMo
在800-1100℃下的析出相析出特性展开系统研究，充分了解有害相的析出规律及特性，在
其加工过程中及使用过程中，采取有效手段，避开或减小有害析出相的危害。为此本文利
用热力学计算软件Thermo-Calc确定254SMo超级奥氏体不锈钢成分来得到平衡相图，观
察平衡相图、析出相以及相组成的变
254SMo超级奥氏体不锈钢析出相的热力学分析-11665字.pdf
