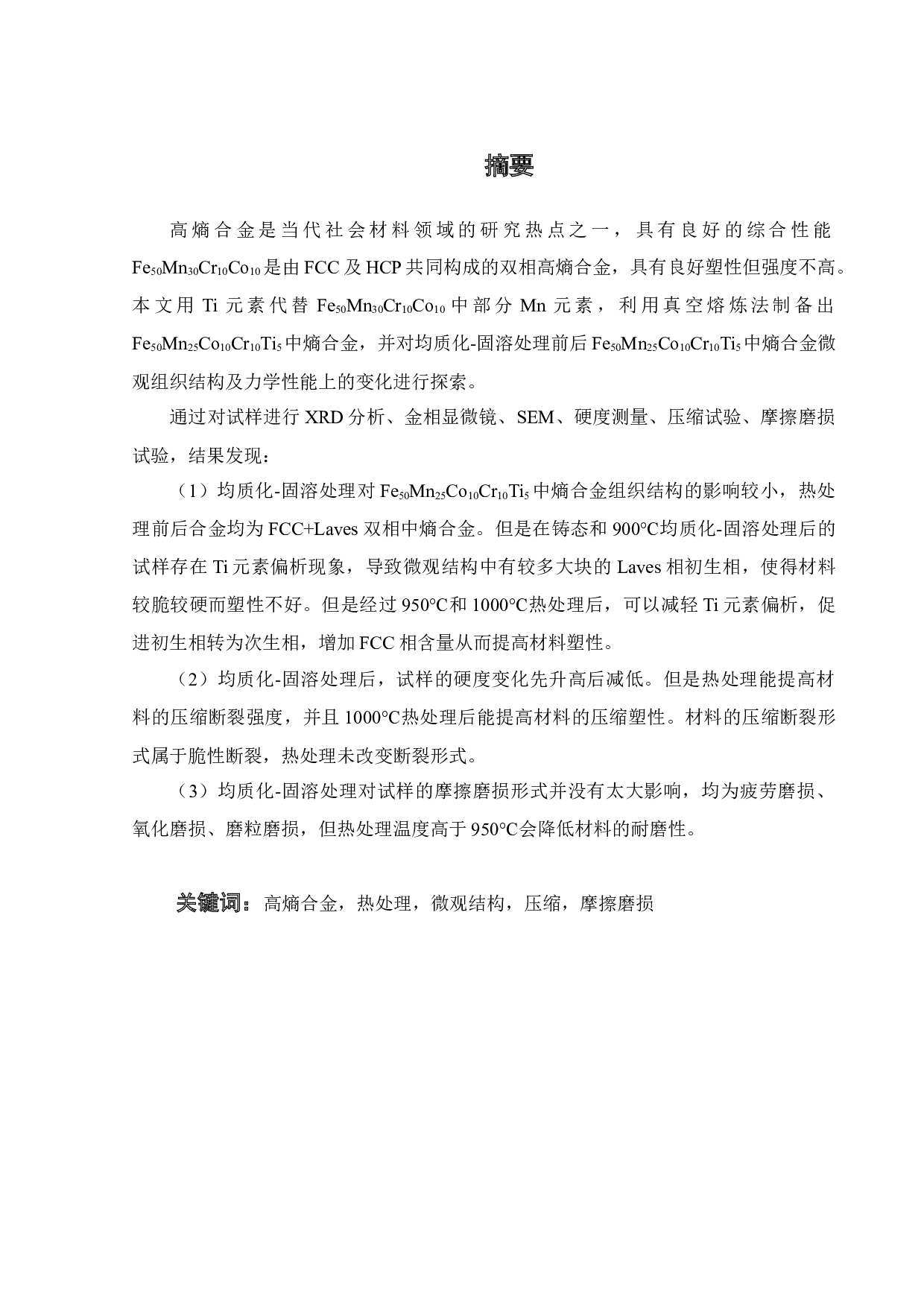

摘要
高熵合金是当代社会
材料领域的研究热点
之一
，具有良好的综合性能。
Fe
50
Mn
30
Cr
10
Co
10
是
由
F
CC
及
H
CP
共同构成
的双相高熵合金
，具有良好塑性但强度不高。本文用
T
i
元素
代替
Fe
50
Mn
30
Cr
10
Co
10
中部分
Mn
元素
，利用真空熔炼法制备出
Fe
5
0
Mn
25
Co
10
Cr
10
T
i
5
中熵合金，并对
均质化
-
固溶处理
前后
Fe
5
0
Mn
25
Co
10
Cr
10
T
i
5
中熵合金微观组织结构及力学性能上的变化进行探索。
通过对试样进行
X
RD
分析、
金相
显微镜
、
S
EM
、
硬度测量、
压缩试验、摩擦磨损试验
，
结果
发现
：
（
热处理对Fe-Mn-Co-Cr-Ti中熵合金组织及性能影响-17596字.docx
