1

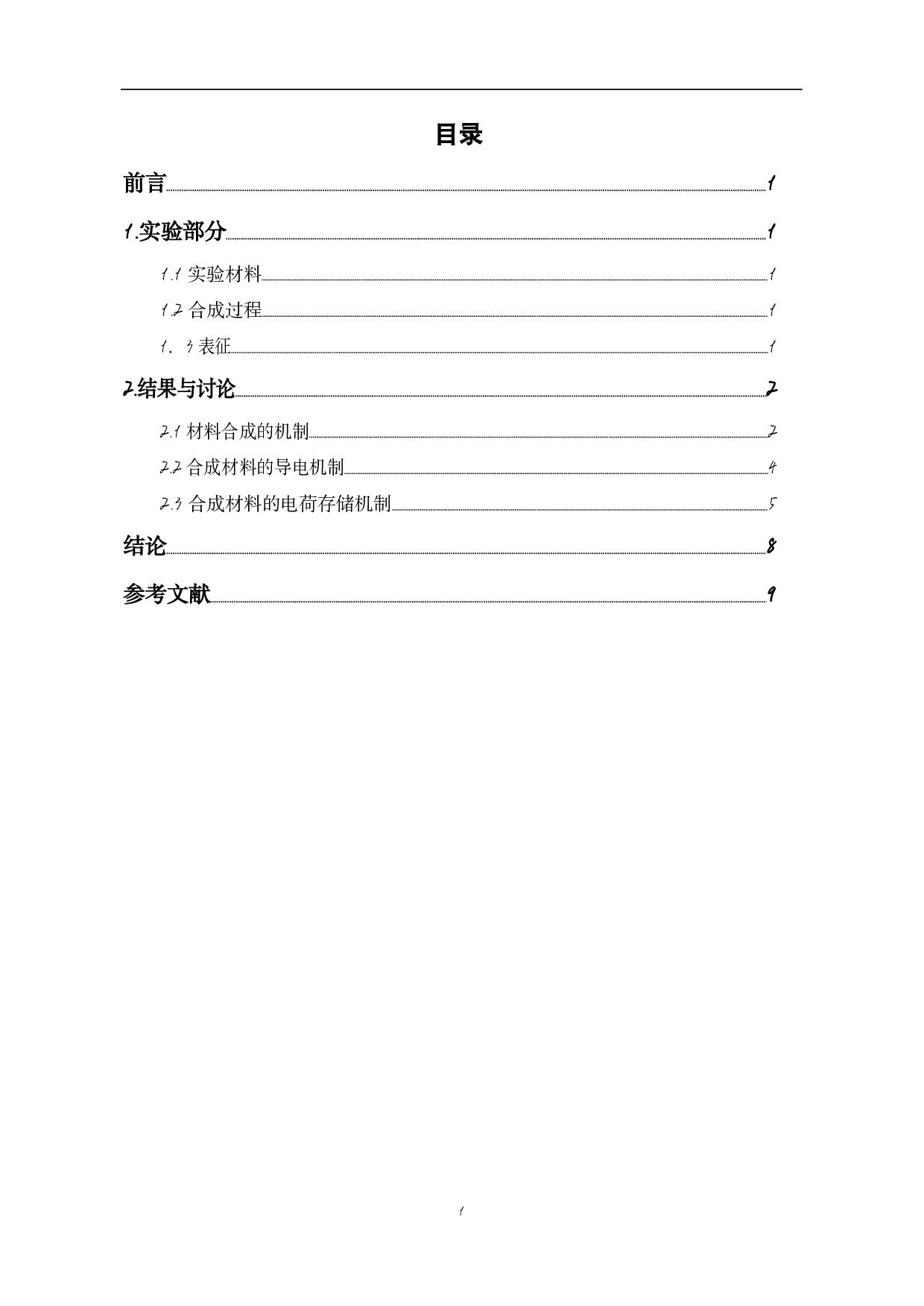

目录前言 11.实验部分 1
1.1实验材料 11.2合成过程 11．3表征 1
2.结果与讨论 2
2.1材料合成的机制 22.2合成材料的导电机制 42.3合成材料的电荷存储机制 5
结论 8参考文献 9
1

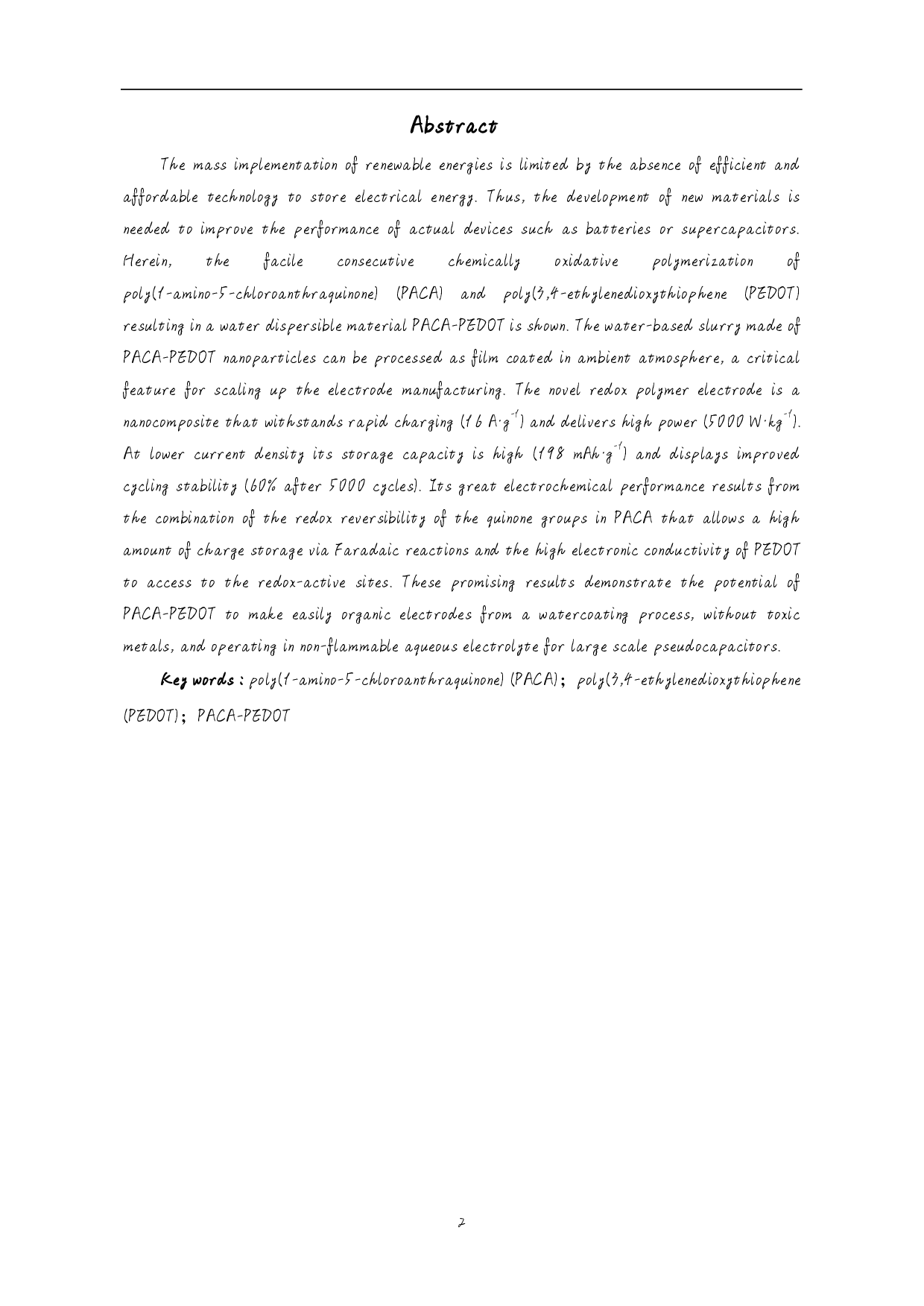

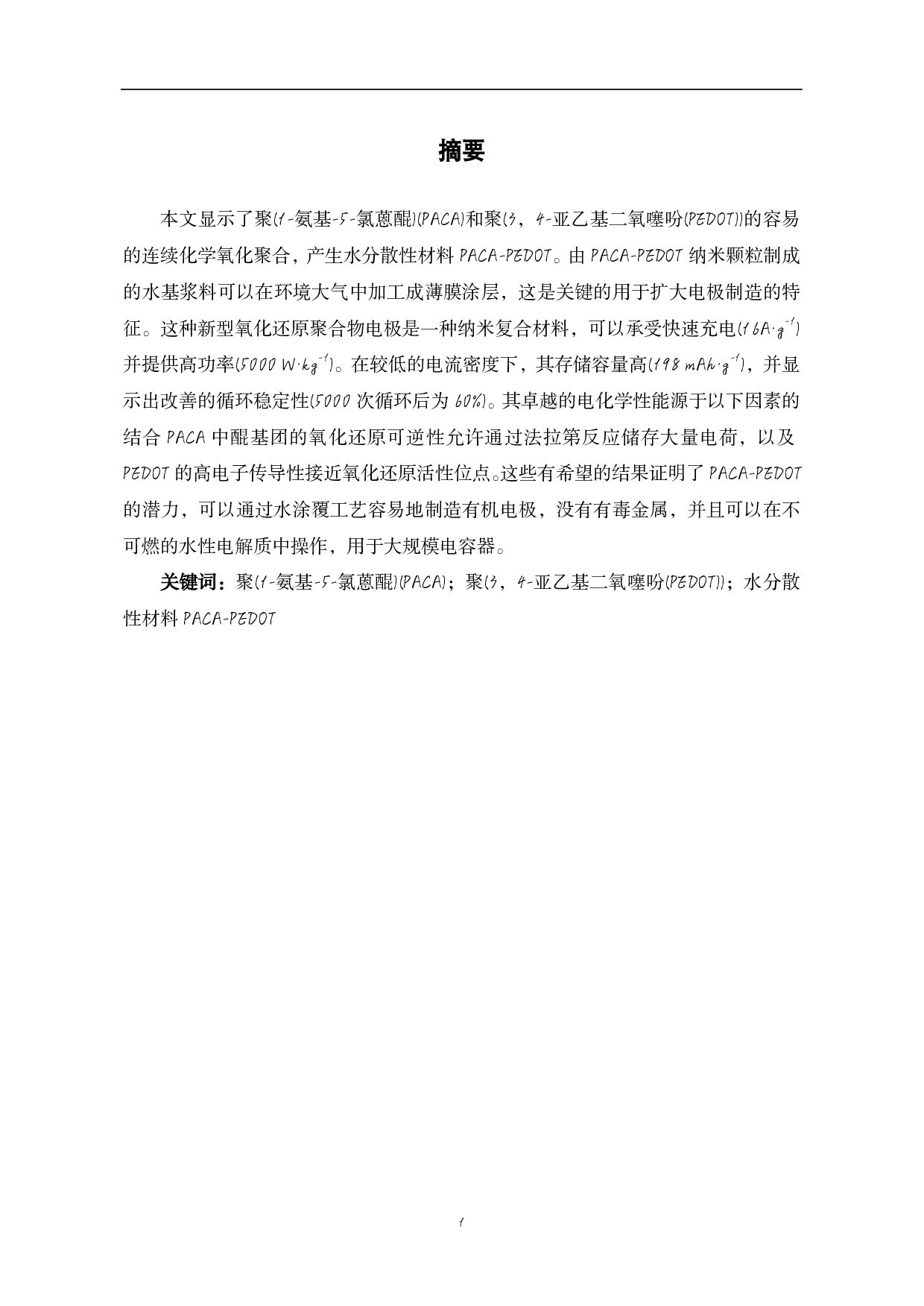

摘要本文显示了聚(1-氨基-5-氯蒽醌)(PACA)和聚(3，4-亚乙基二氧噻吩(PEDOT))的容易的连续化学氧化聚合，产生水分散性材料PACA-PEDOT。由PACA-PEDOT纳米颗粒制成的水基浆料可以在环境大气中加工成薄膜涂层，这是关键的用于扩大电极制造的特征。这种新型氧化还原聚合物电极是一种纳米复合材料，可以承受快速充电(16A·g
-1
)并提供高功率(5000W·kg
-1
)。在较低
包含氧化还原型聚醌复合物的掺杂物共轭聚合物性能研究-9765字.pdf
