摘 要
本文研究了
不同棉杆木质素基改性产物
作为PP抗氧化助剂
对自由基的清除能力、分子量和热重（TG）的影响，以及
对PP热氧老化前后成型加工
、
热性能、结晶性能、氧化诱导时间（OIT）、力学性能
和
流变性能的影响
，实验结果表明：
1. 采用水热反应法，以OIT为目标函数设计正交实验，确定木质素磺酸钠（SL）的最佳制备工艺：反应温度170℃、反应时间7h、木碱比2.5:5、pH为12，OIT为9.1±1.025min；以酚羟基含量为基准确定热降解法制备低分子量木质素（DL）的最佳工艺：反应温度为200℃、时间为75min、木碱比为2:1，酚羟基含量为±0.042

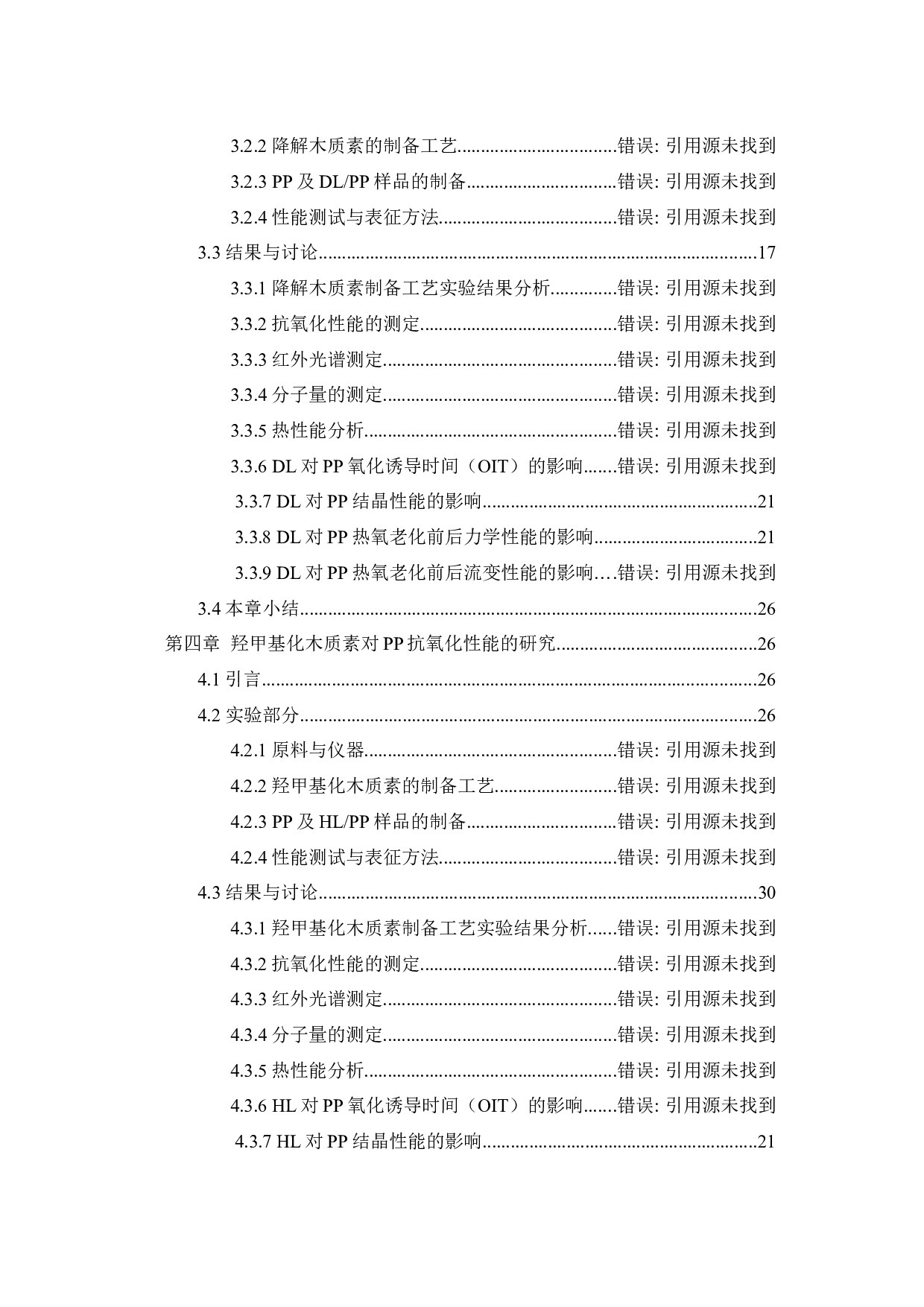

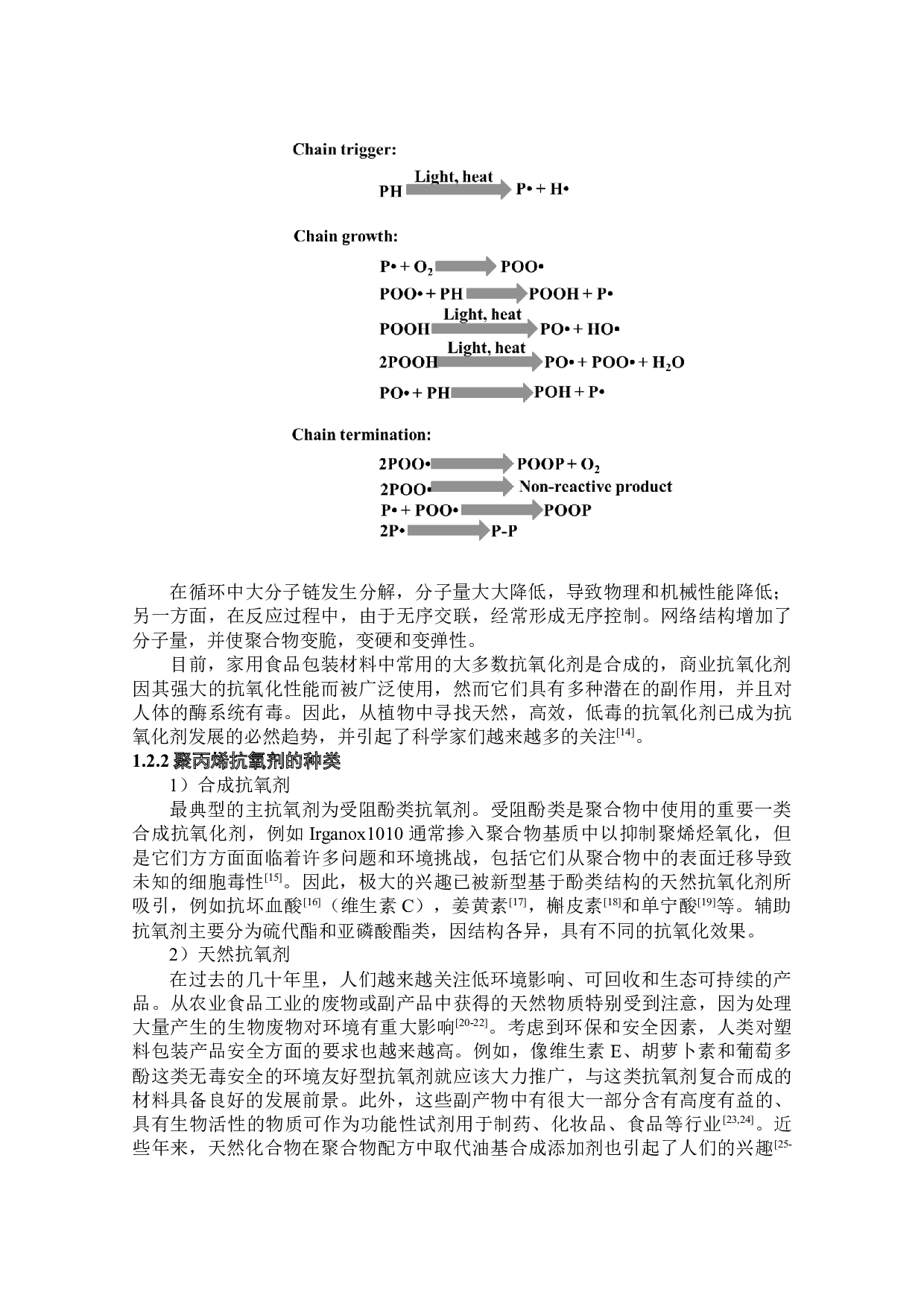

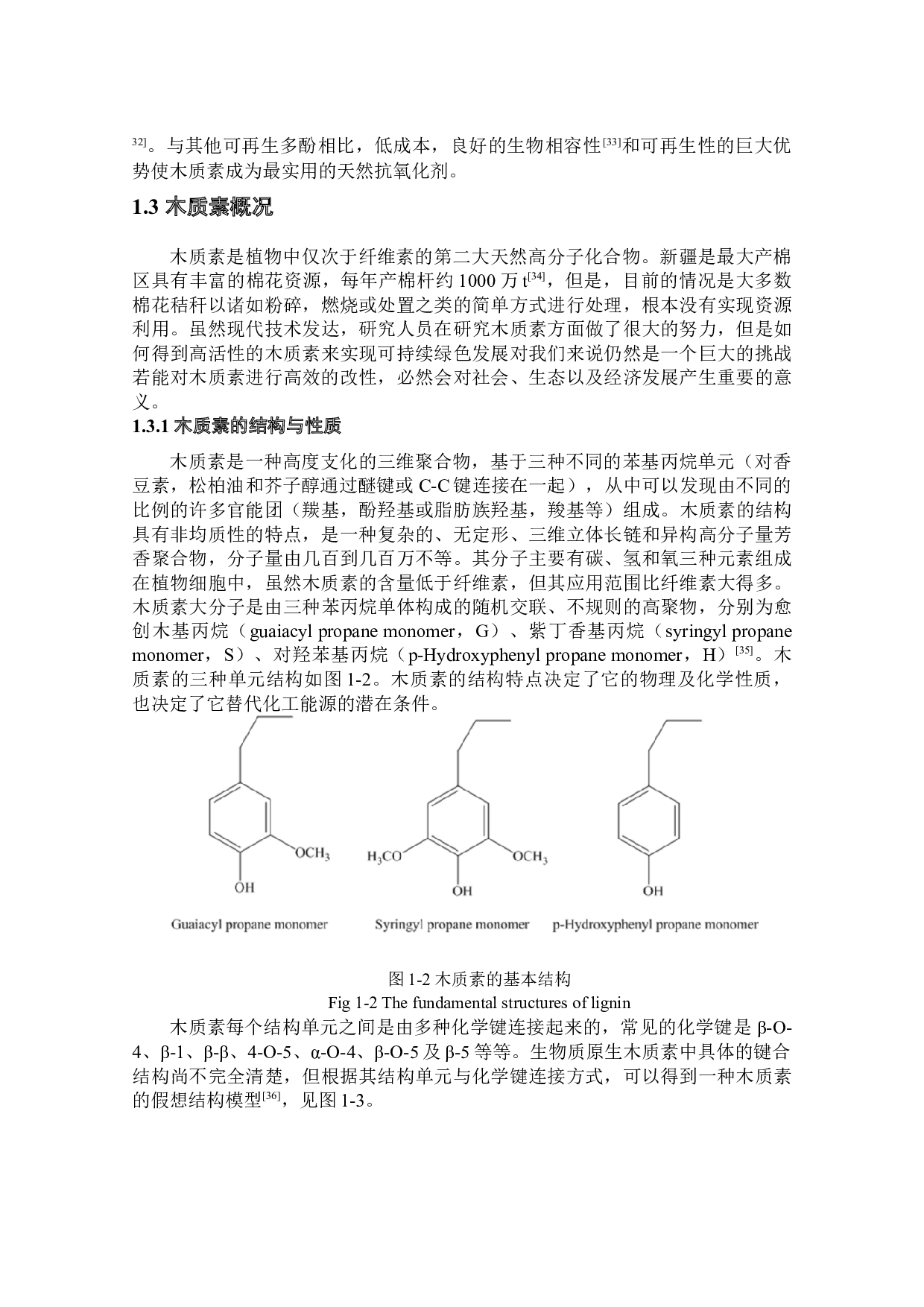

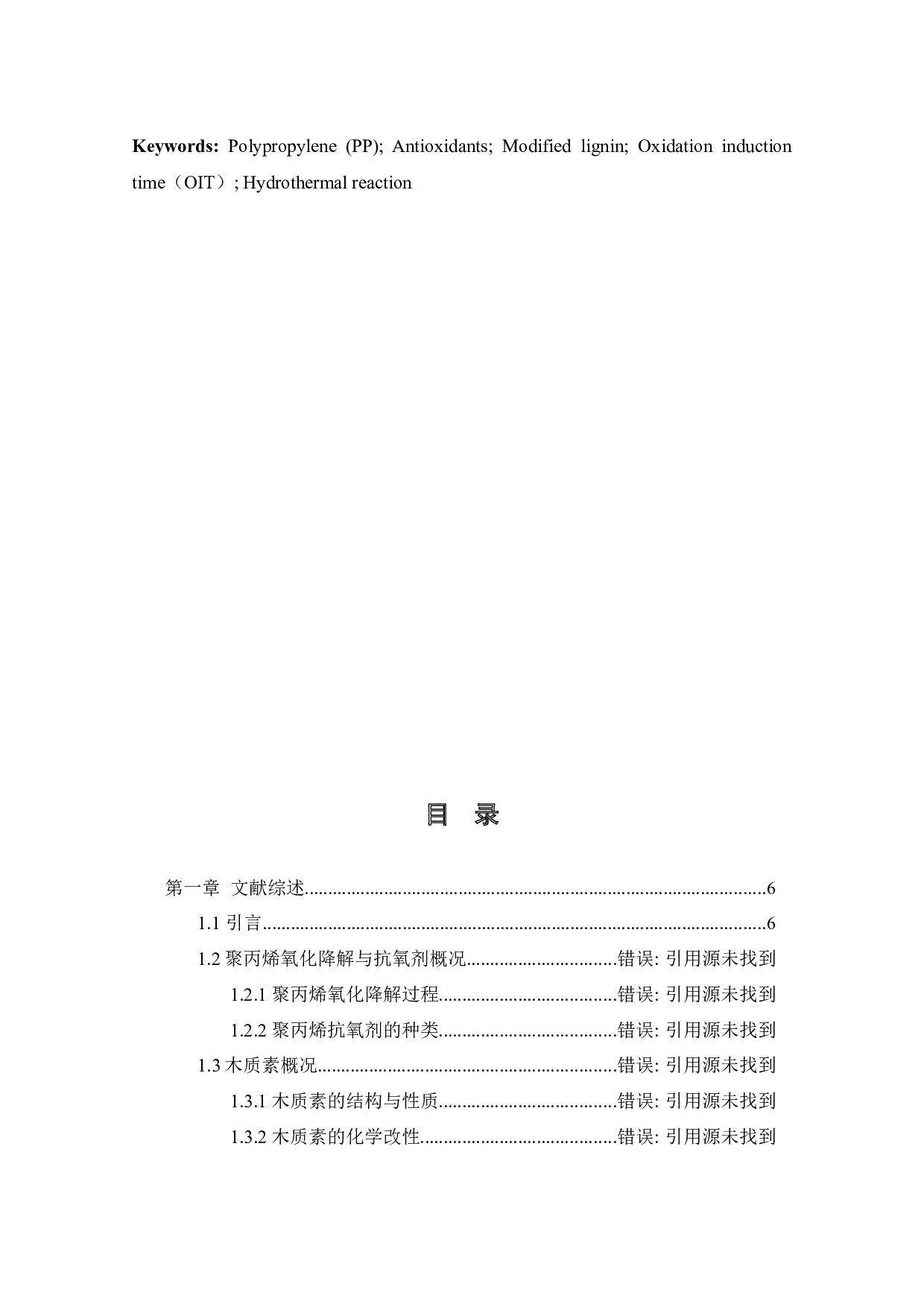

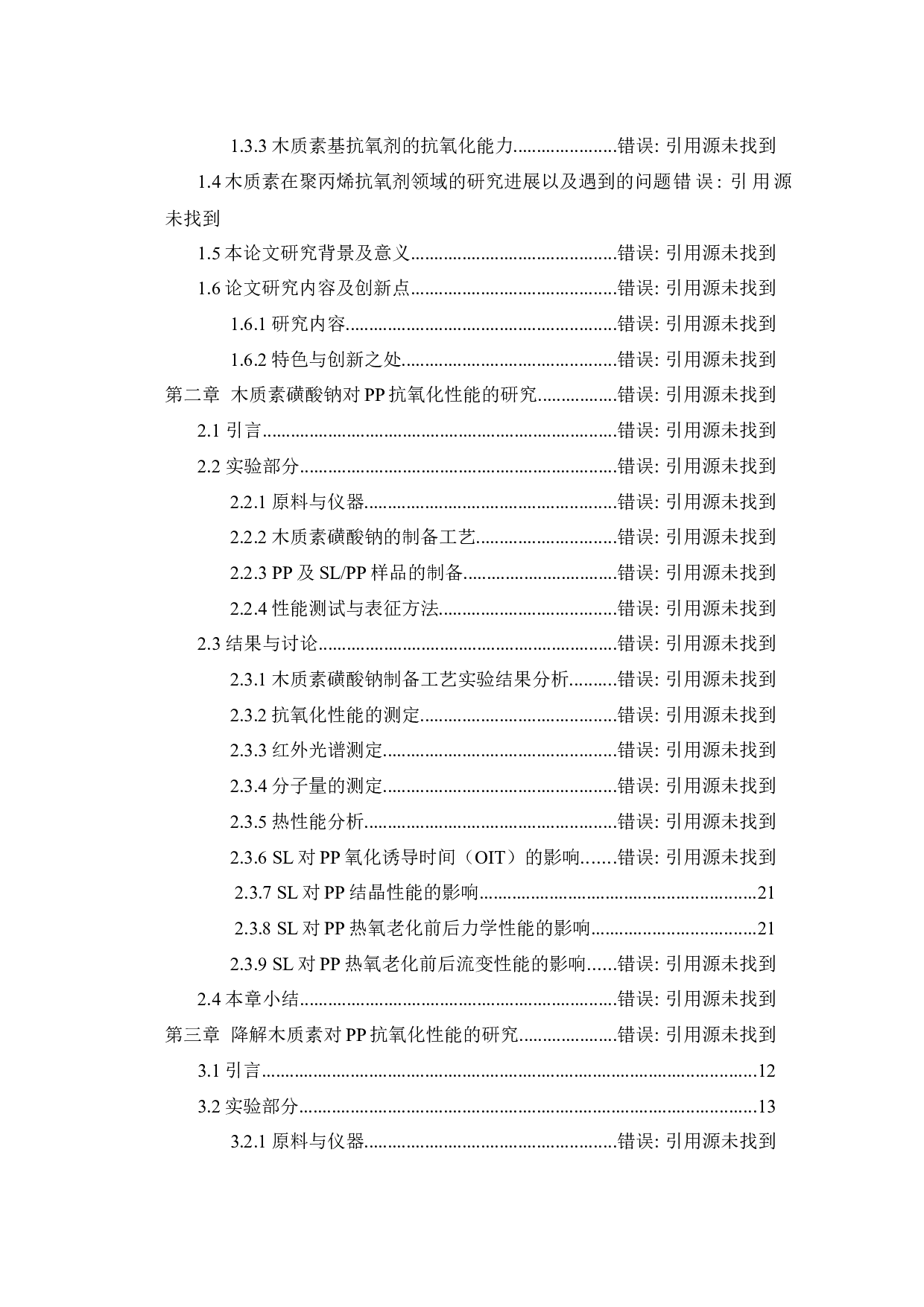

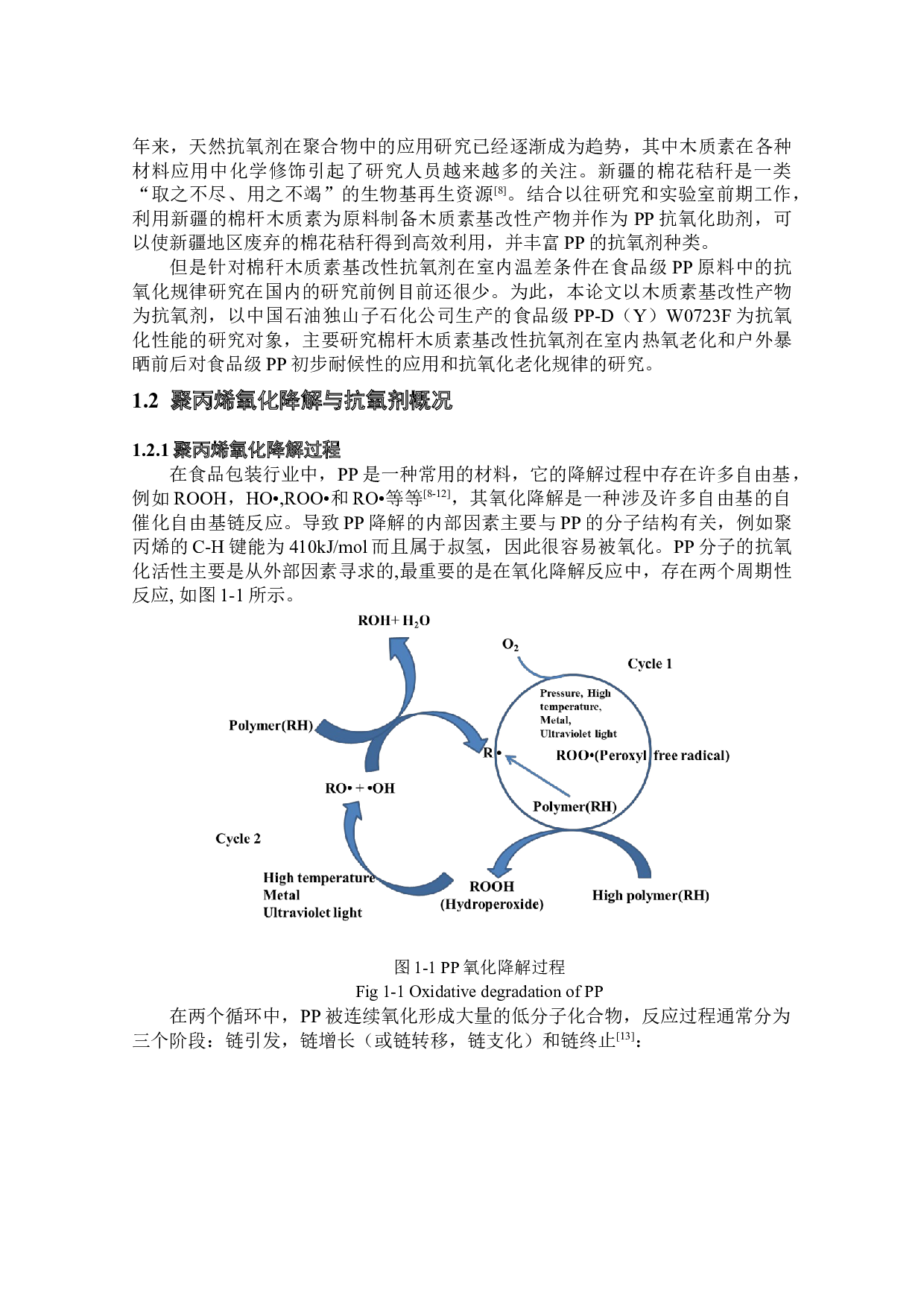

棉杆木质素抗氧化性能的改性及对PP抗氧化规律的研究-31952字.docx
