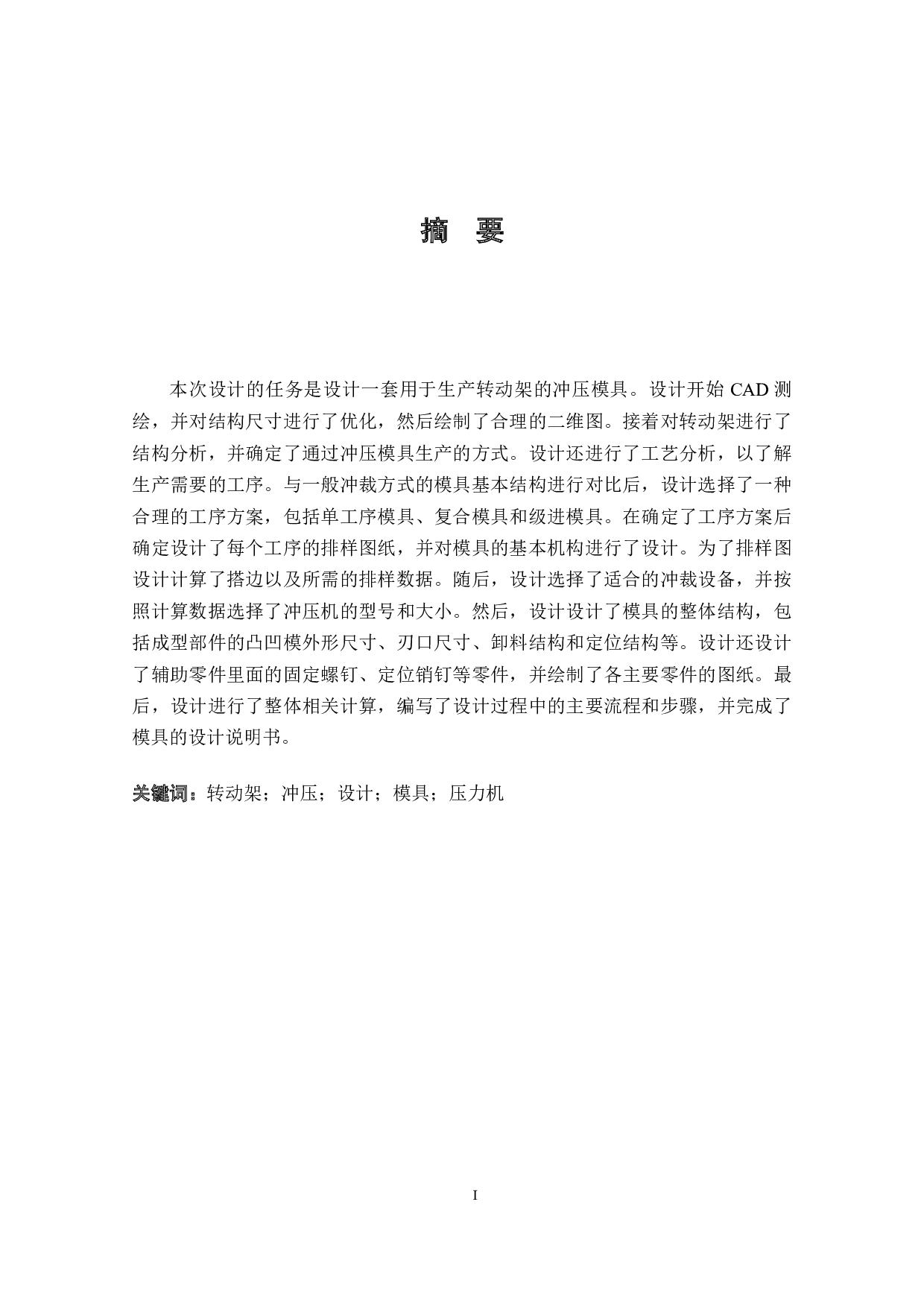

摘 要
本次设计的任务是设计一套用于生产转动架的冲压模具。设计开始CAD测绘，并对结构尺寸进行了优化，然后绘制了合理的二维图。接着对转动架进行了结构分析，并确定了通过冲压模具生产的方式。设计还进行了工艺分析，以了解生产需要的工序。与一般冲裁方式的模具基本结构进行对比后，设计选择了一种合理的工序方案，包括单工序模具、复合模具和级进模具。在确定了工序方案后，确定设计了每个工序的排样图纸，并对模具的基本机构进行了设计。为了排样图，设计计算了搭边以及所需的排样数据。随后，设计选择了适合的冲裁设备，并按照计算
