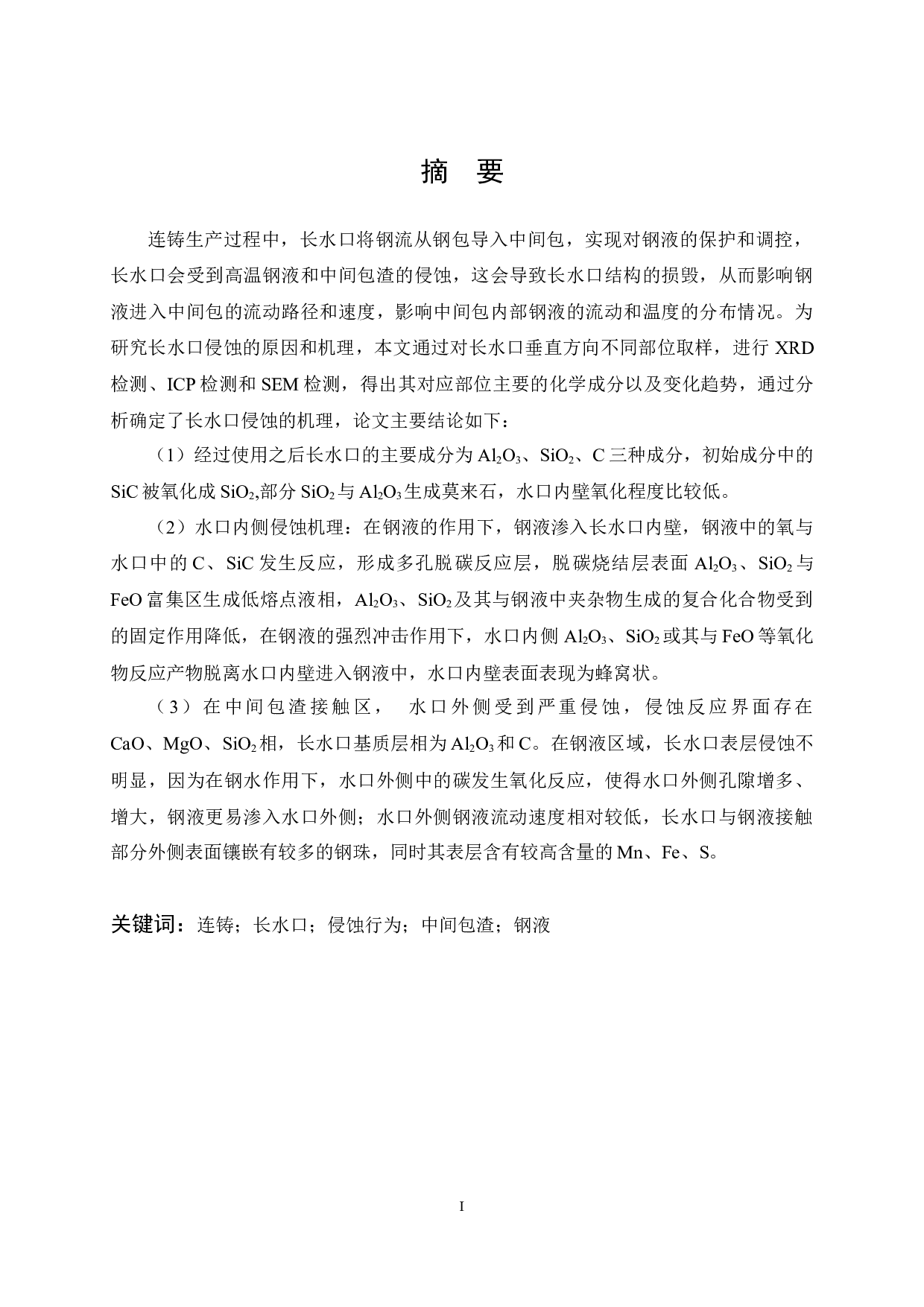

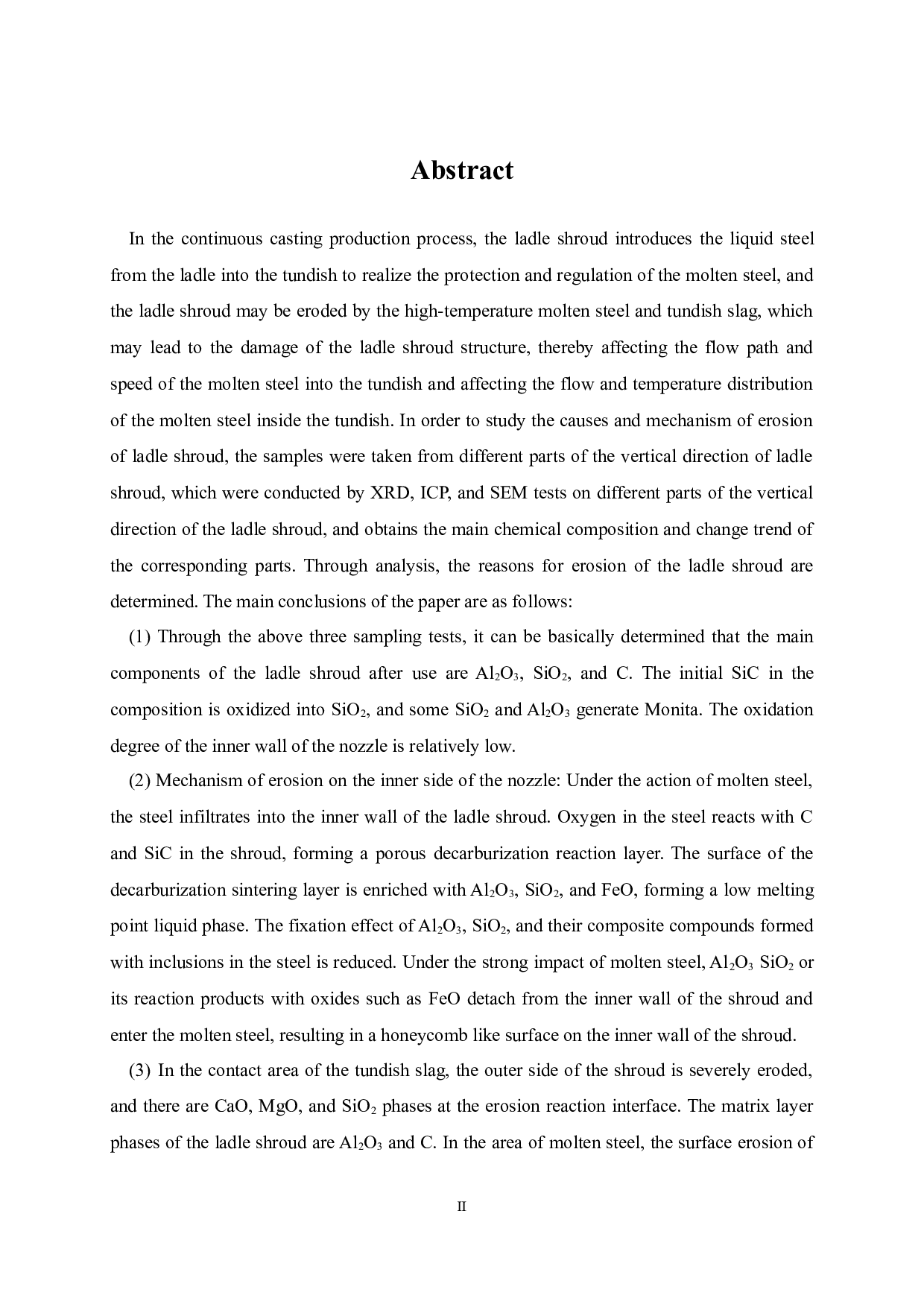

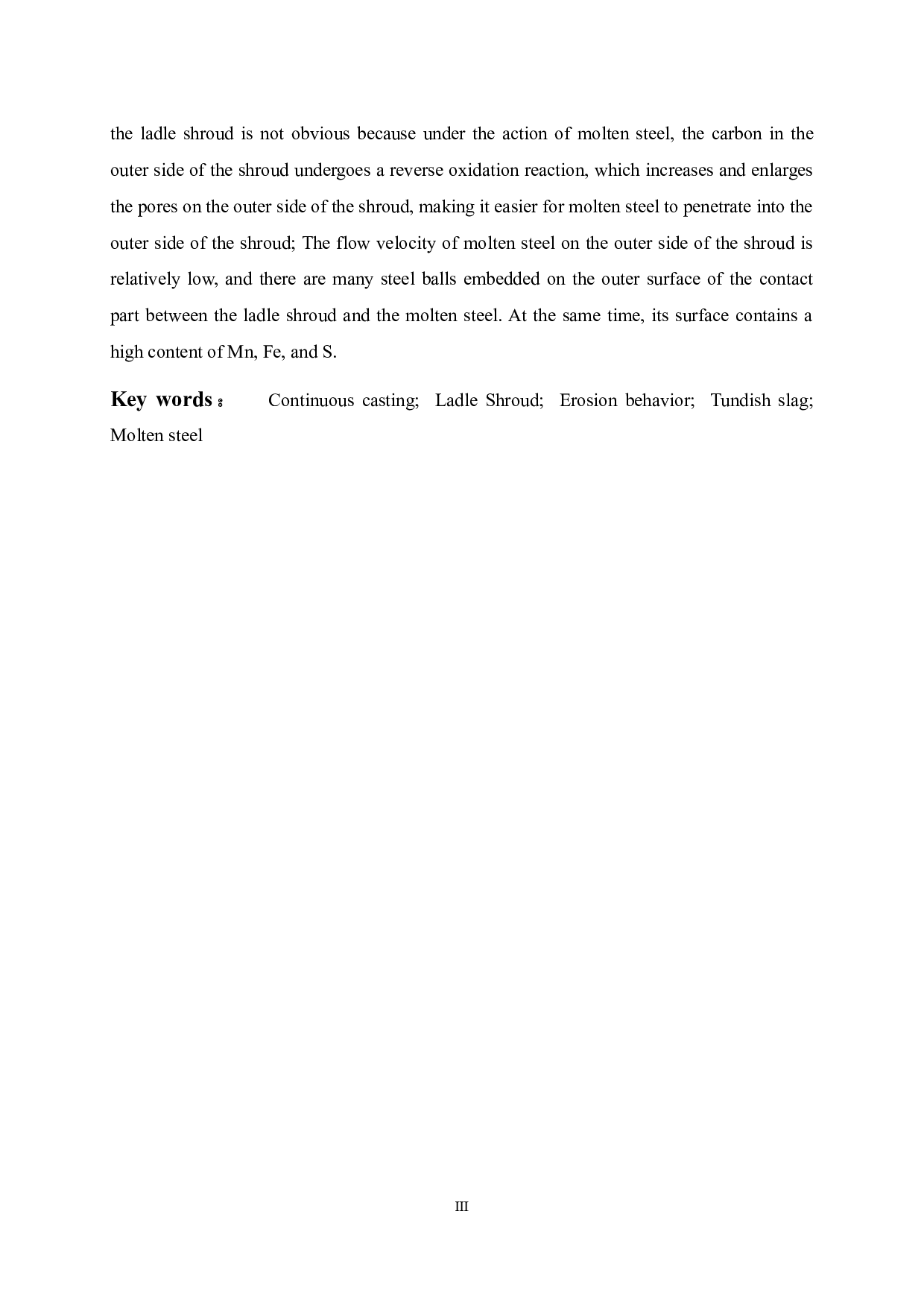

摘
要
连铸生产过程中，长水口将钢流从钢包
导
入中间包，实现对钢液的保护和调控，长水口会受到高温钢液
和
中间包渣
的侵蚀，这会导致长水口结构的
损毁
，从而影响钢液进入中间包的流动路径和速度，影响中间包内部钢液的流动和温度的分布情况
。
为研究长水口侵蚀的原因和机理，本文通过对长水口垂直方向不同部位
取样
，
进行
X
RD
检测、
I
CP
检测和
S
EM
检测，得出其对应部位主要的化学成分以及变化趋势，通过分析确定
了
长水口侵蚀的机理，
论文主要结论如下：
（
1
）经过使用之后长水口的主要成分为
A
l
2
O
3
、
S
iO
2
中间包长水口侵蚀行为研究-23118字.docx
