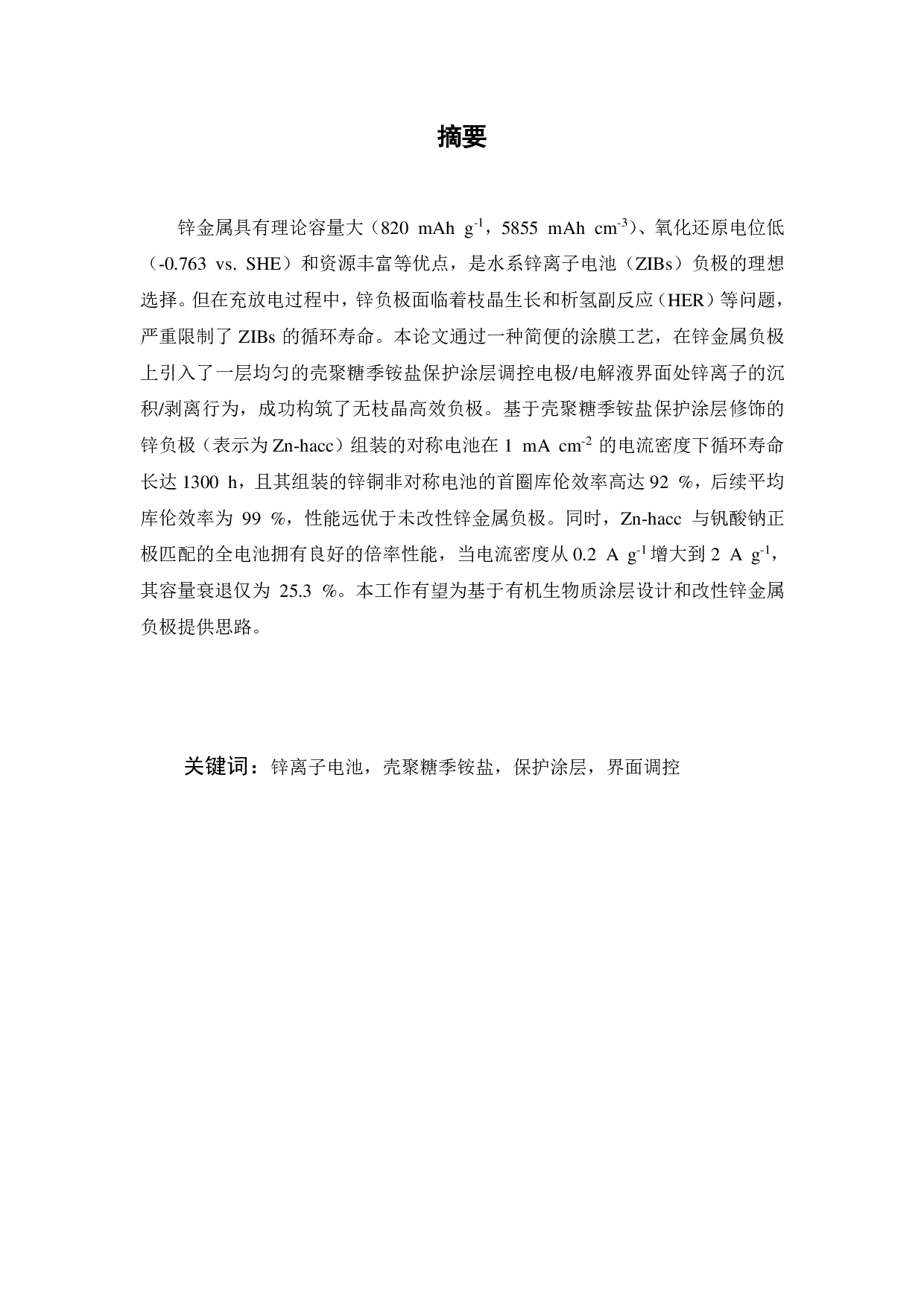

摘要
锌金属具有理论容量大（ 820 mAh g
-1
，5855 mAh cm
-3
）、氧化还原电位低
（-0.763 vs. SHE）和资源丰富 等优点，是水系锌离子电池（ ZIBs）负极的理想
选择。但在充放电过程中， 锌负极面临着枝晶生长和析氢副反应（ HER）等问题，
严重限制了 ZIBs的循环寿命。 本论文通过一种简便的涂膜工艺，在 锌金属负极
上引入了一层均匀的 壳聚糖季铵盐 保护涂层 调控电极 /电解液界面处 锌离子的沉
积/剥离行为，成功 构筑了无枝晶高效负极 。基于壳聚糖季铵盐保护涂层 修饰的
锌负极（表示为Zn-hacc）组装的对称电池 在1 mA cm
-2

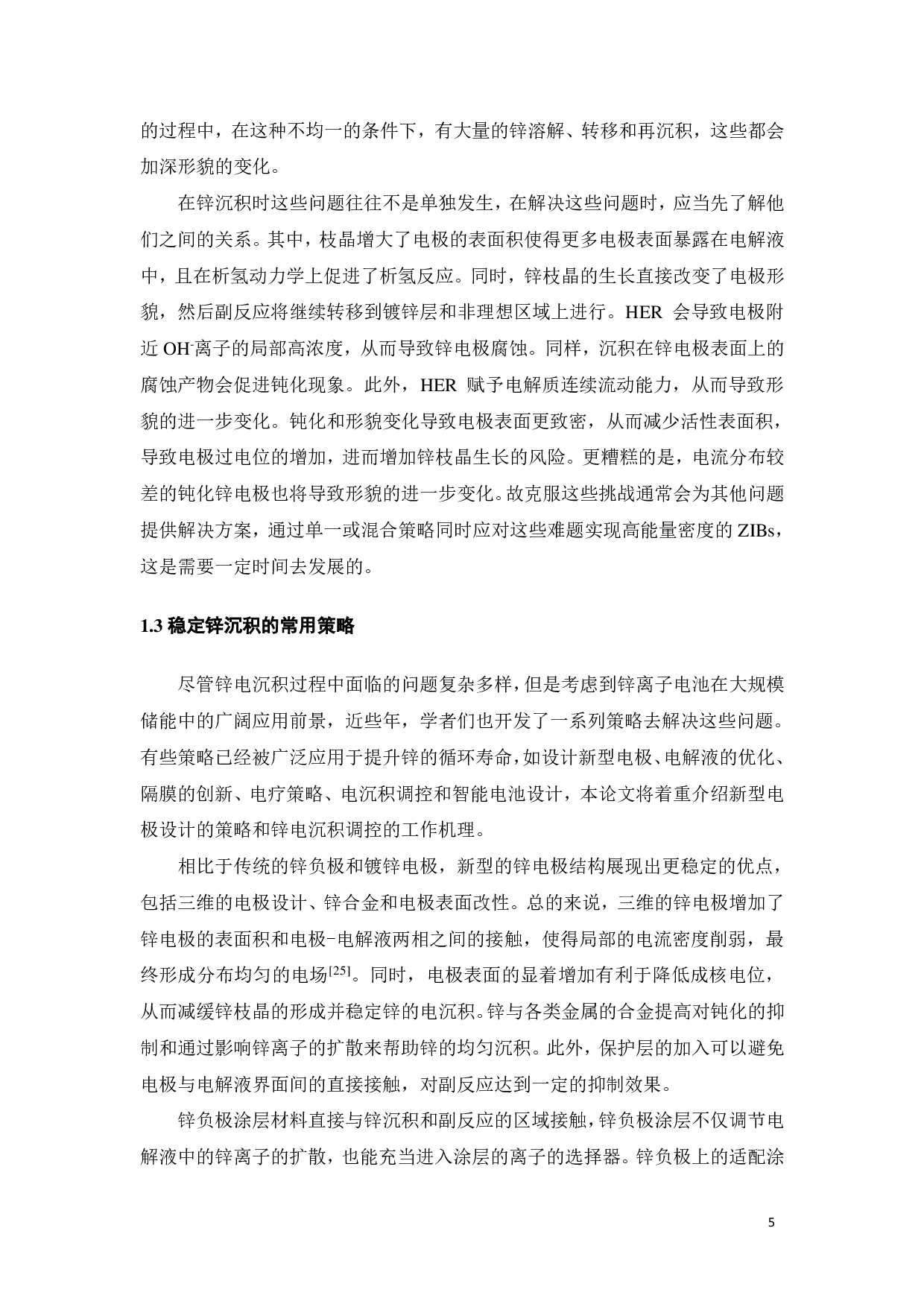

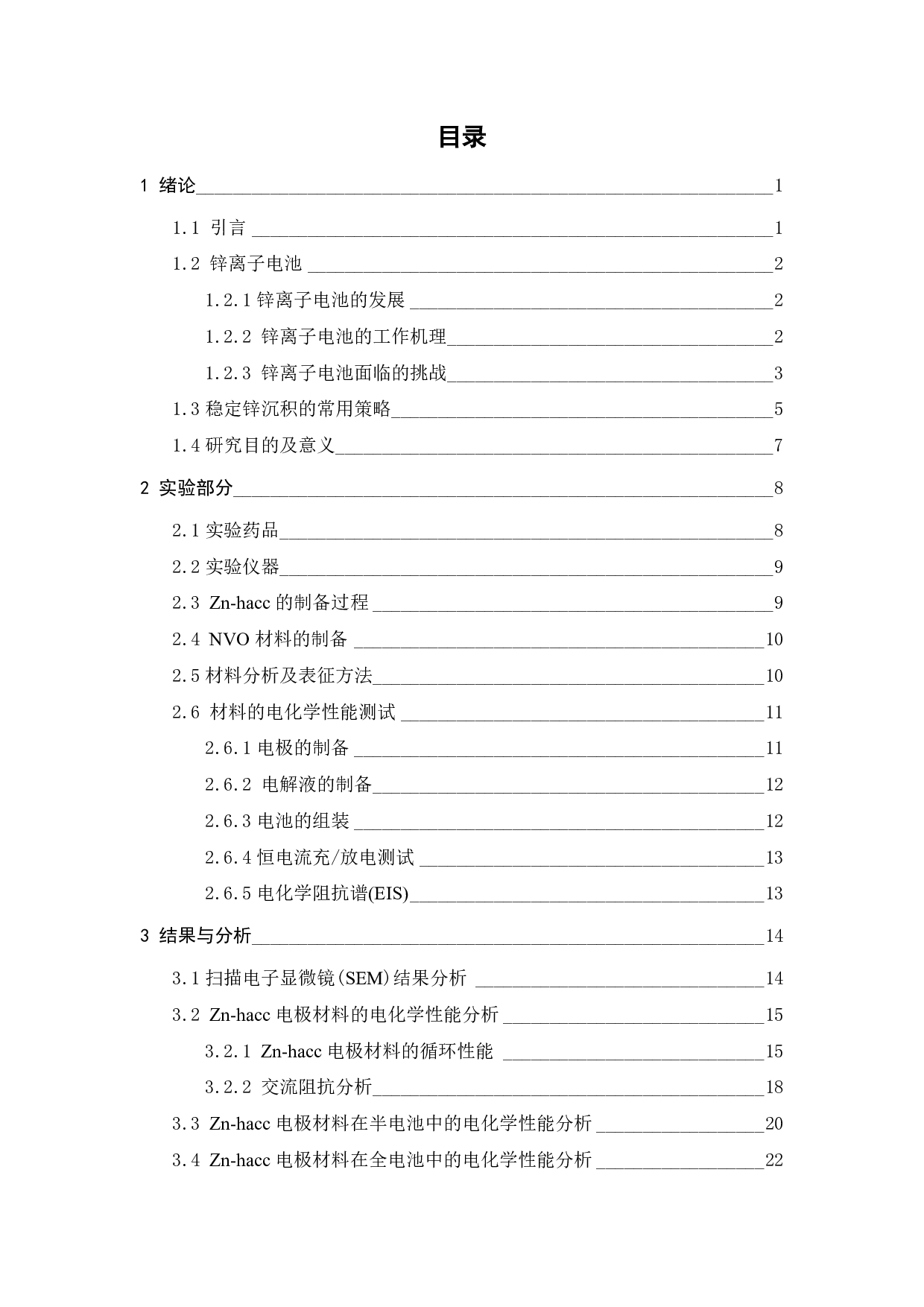

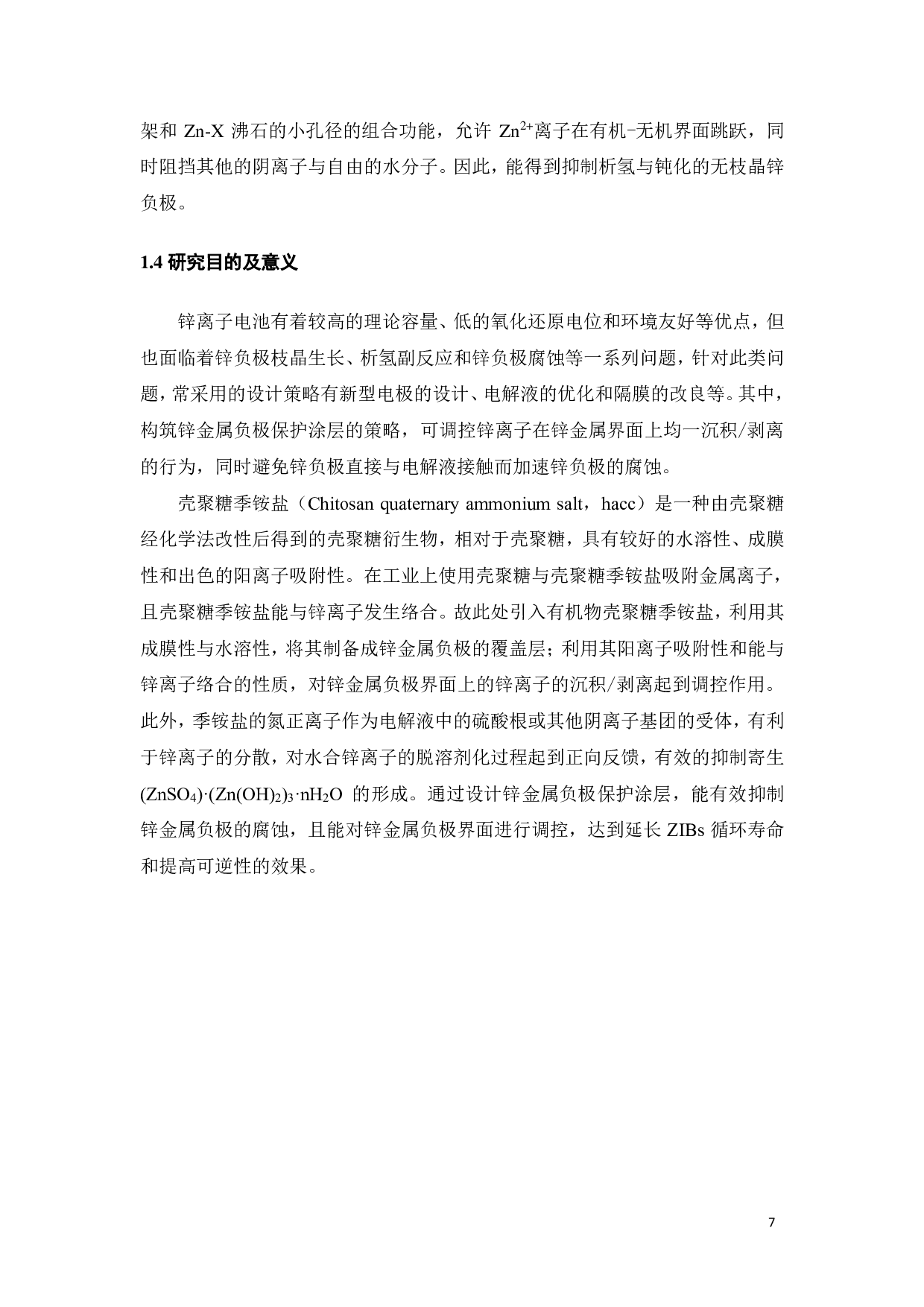

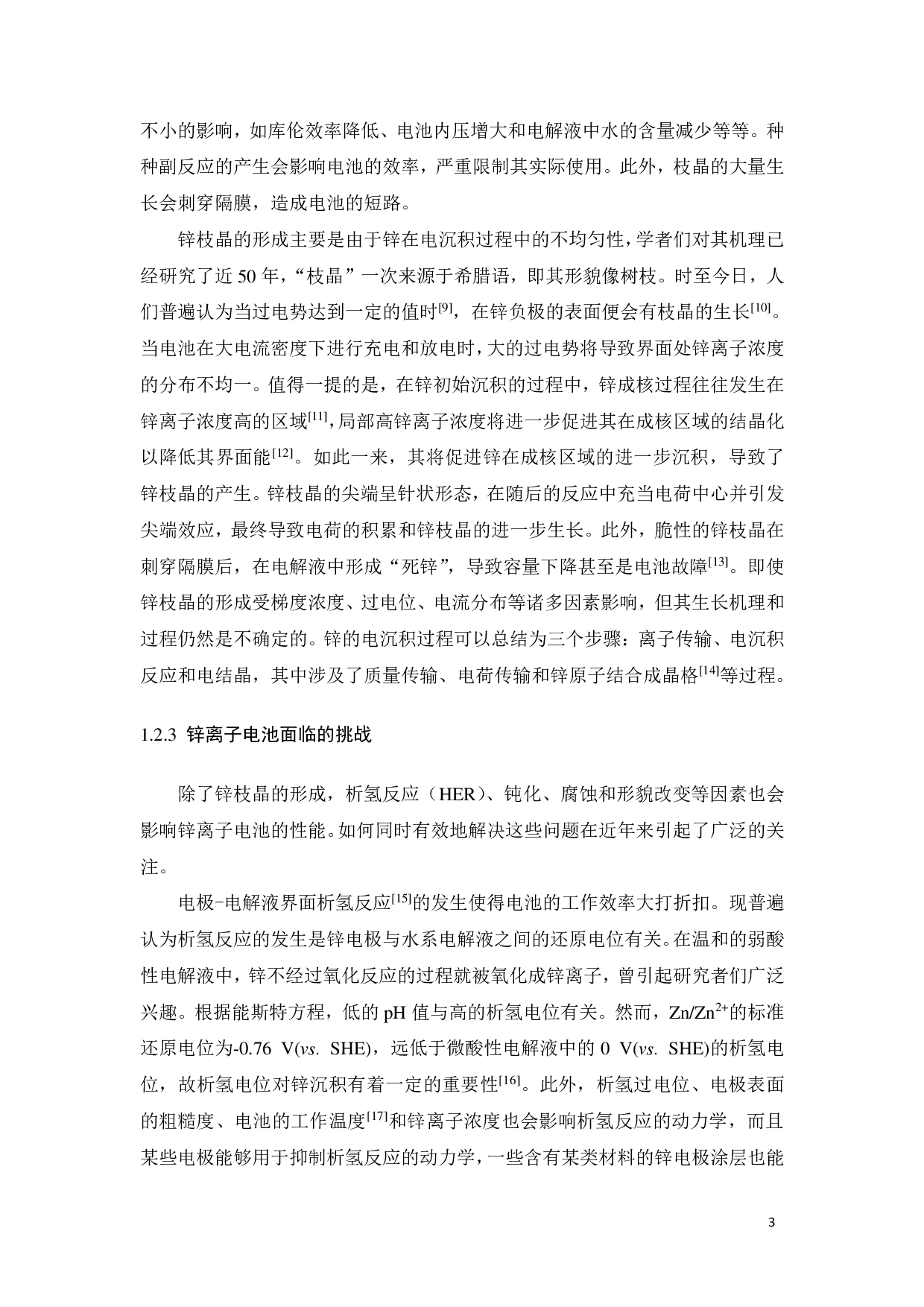

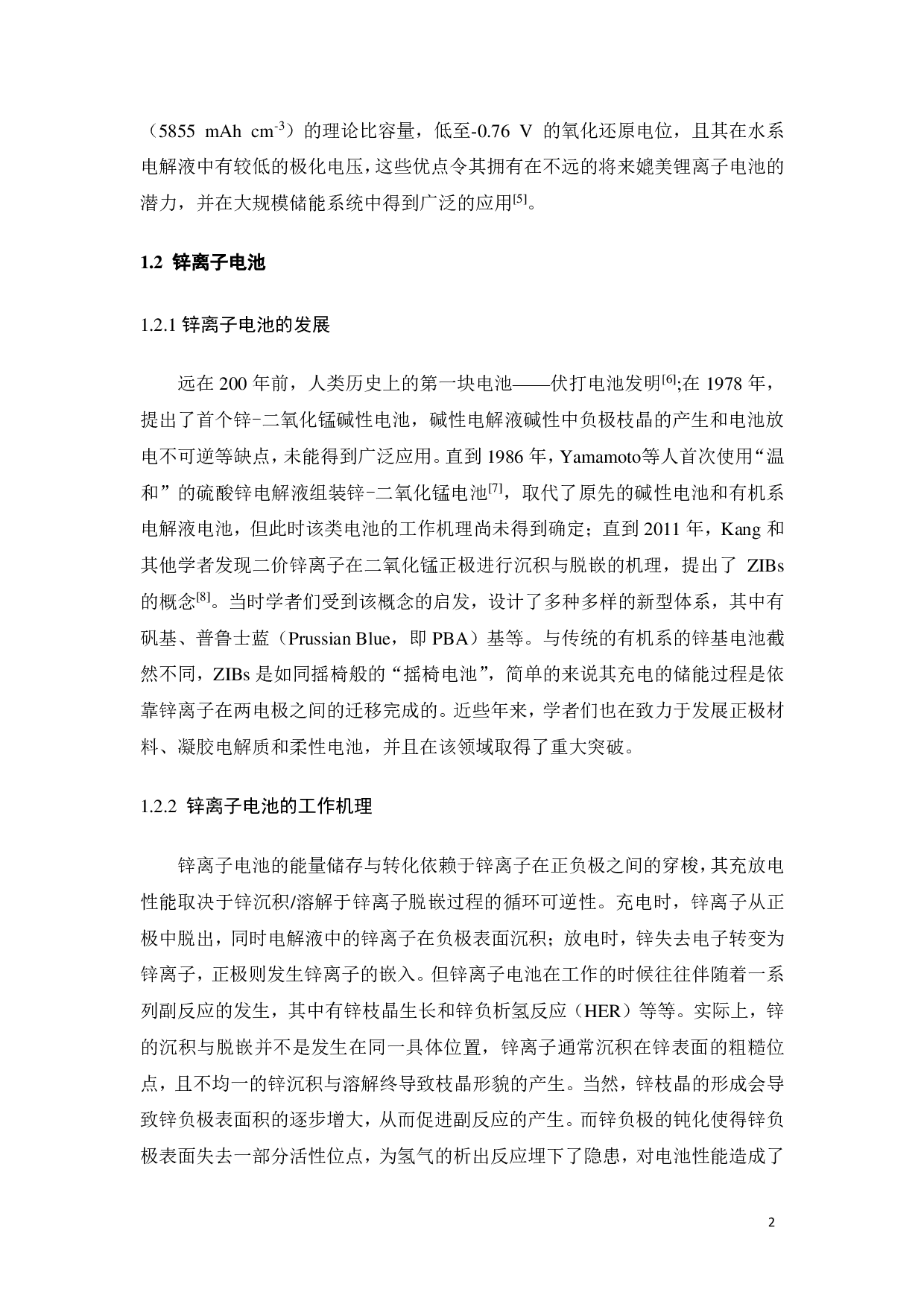

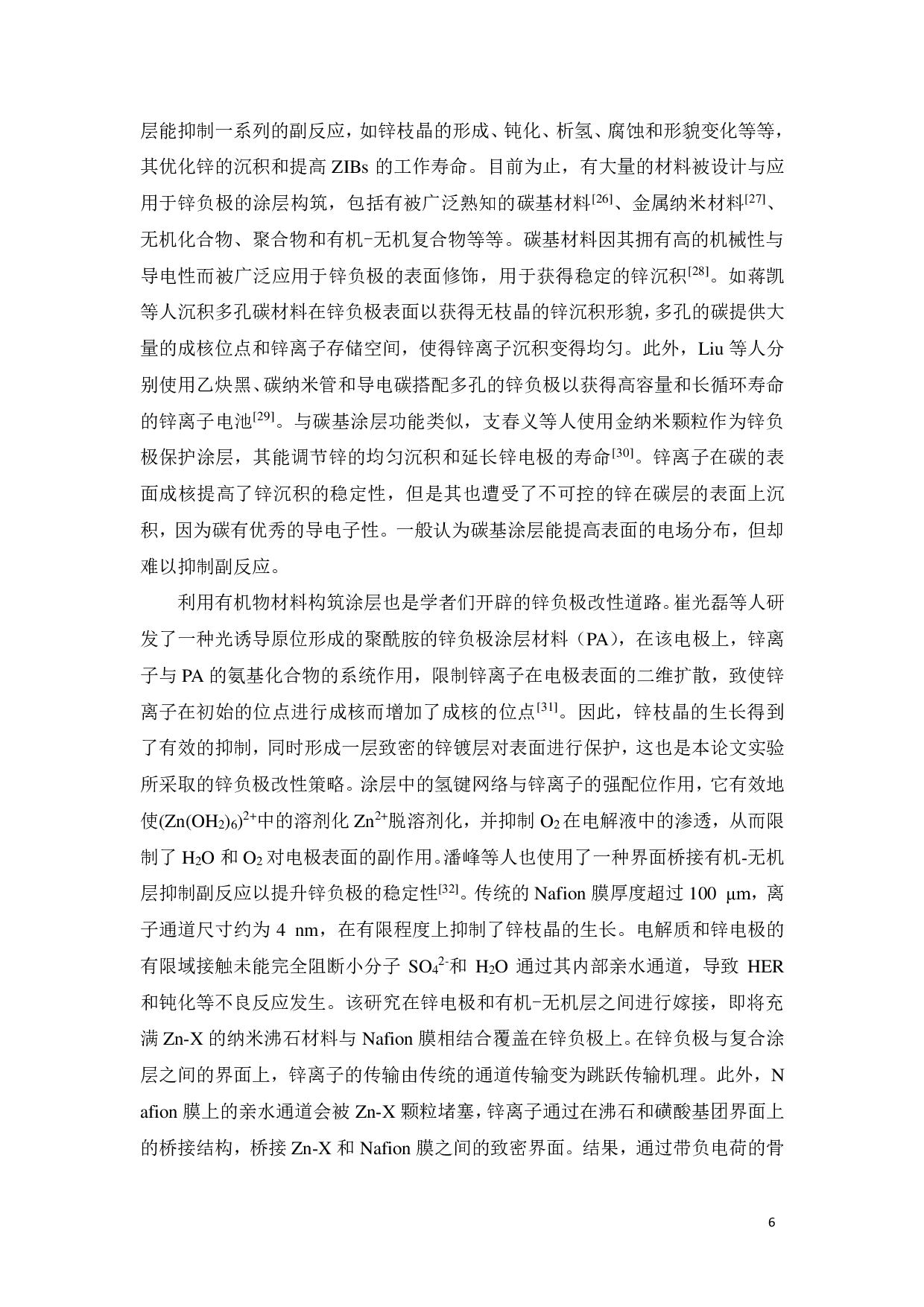

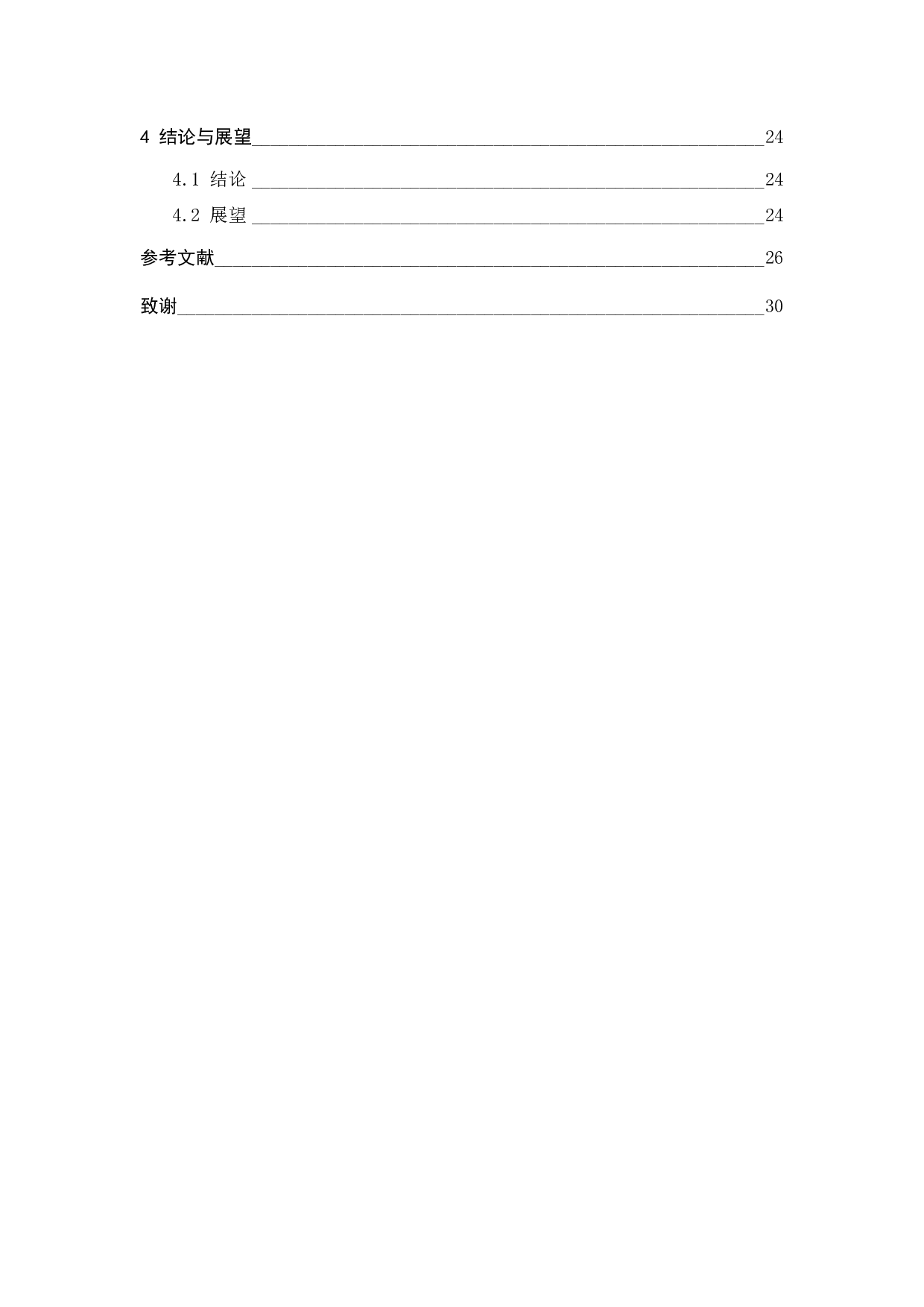

水系锌负极界面结构调控及其电化学性能研究-19584字.pdf
