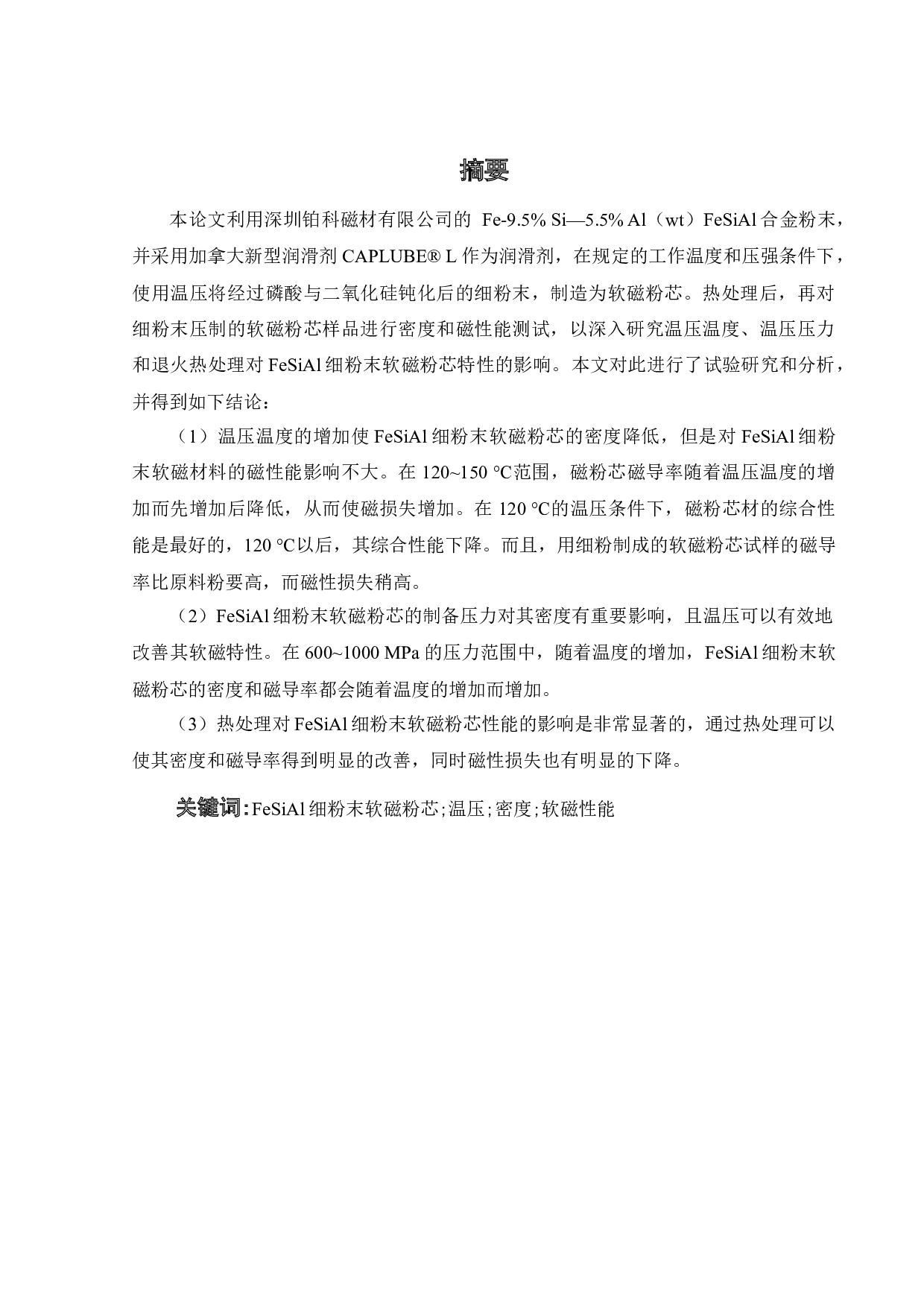

摘要
本论文利用深圳铂科磁材有限公司的 Fe-9.5% Si—5.5% Al（wt）FeSiAl合金粉末，并采用加拿大新型润滑剂CAPLUBE® L作为润滑剂，在规定的工作温度和压强条件下，使用温压将经过磷酸与二氧化硅钝化后的细粉末，制造为软磁粉芯。热处理后，再对细粉末压制的软磁粉芯样品进行密度和磁性能测试，以深入研究温压温度、温压压力和退火热处理对FeSiAl细粉末软磁粉芯特性的影响。
本文对此进行了试验研究和分析，并得到如下结论：
（1）
温压温度的增加
使
FeSiAl细粉
末软磁粉芯
的密度降低
，但是
对FeSiAl
细粉末
软磁材料的
磁
性能影响不大
添加新型润滑剂对温压细粉末制备的FeSiAl软磁粉芯的影响-16861字.docx
