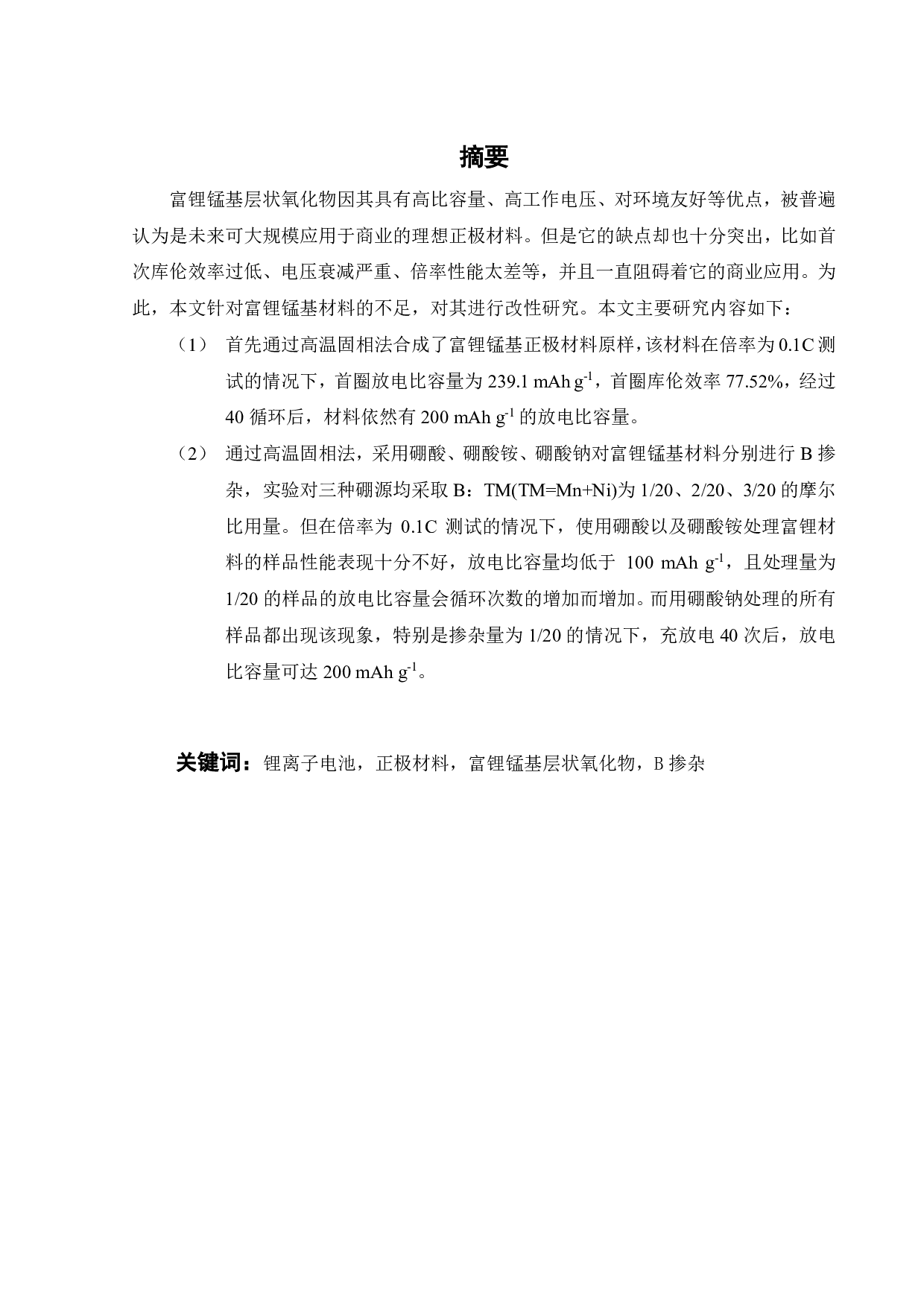

摘要
富锂锰基层状 氧化物因其具有高比容量、高工作电压 、对环境友好等优点， 被普遍
认为是未来可大规模应用于商业的理想正极材料 。但是它的缺点却也十分突出，比如 首
次库伦效率 过低、电压衰减严重、倍率性能 太差等，并且一直阻碍着它的商业应用。 为
此，本文针对富锂锰基材料的 不足，对其进行改性研究。本文主要研究内容如下：
（1） 首先通过高温固相法 合成了富锂锰基正极材料原样，该材料 在倍率为 0.1C测
试的情况下， 首圈放电比容量为 239.1 mAh g
-1
，首圈库伦效率 77.52%，经过
40循环后，材料依然有 200 mAh g
-1

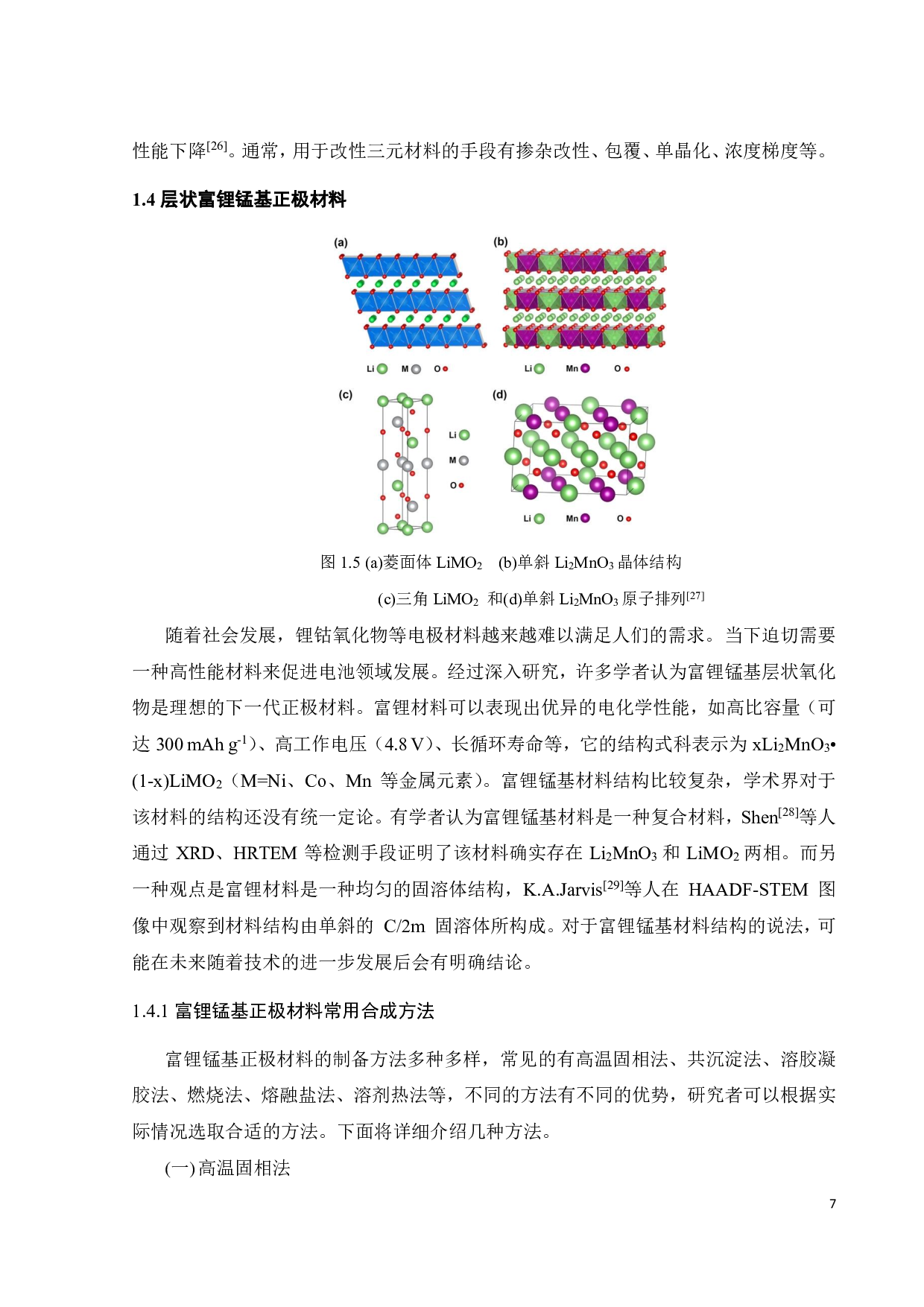

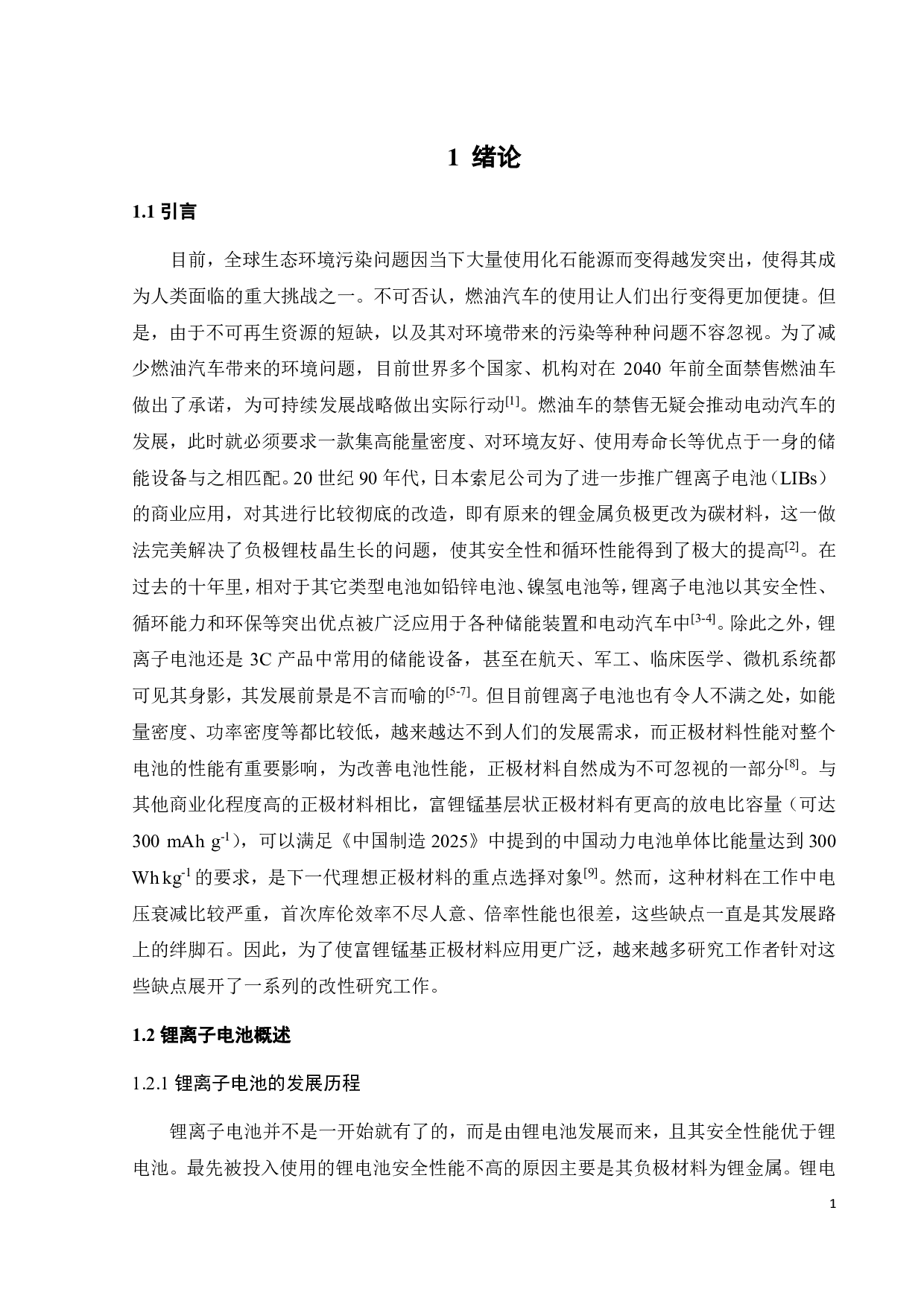

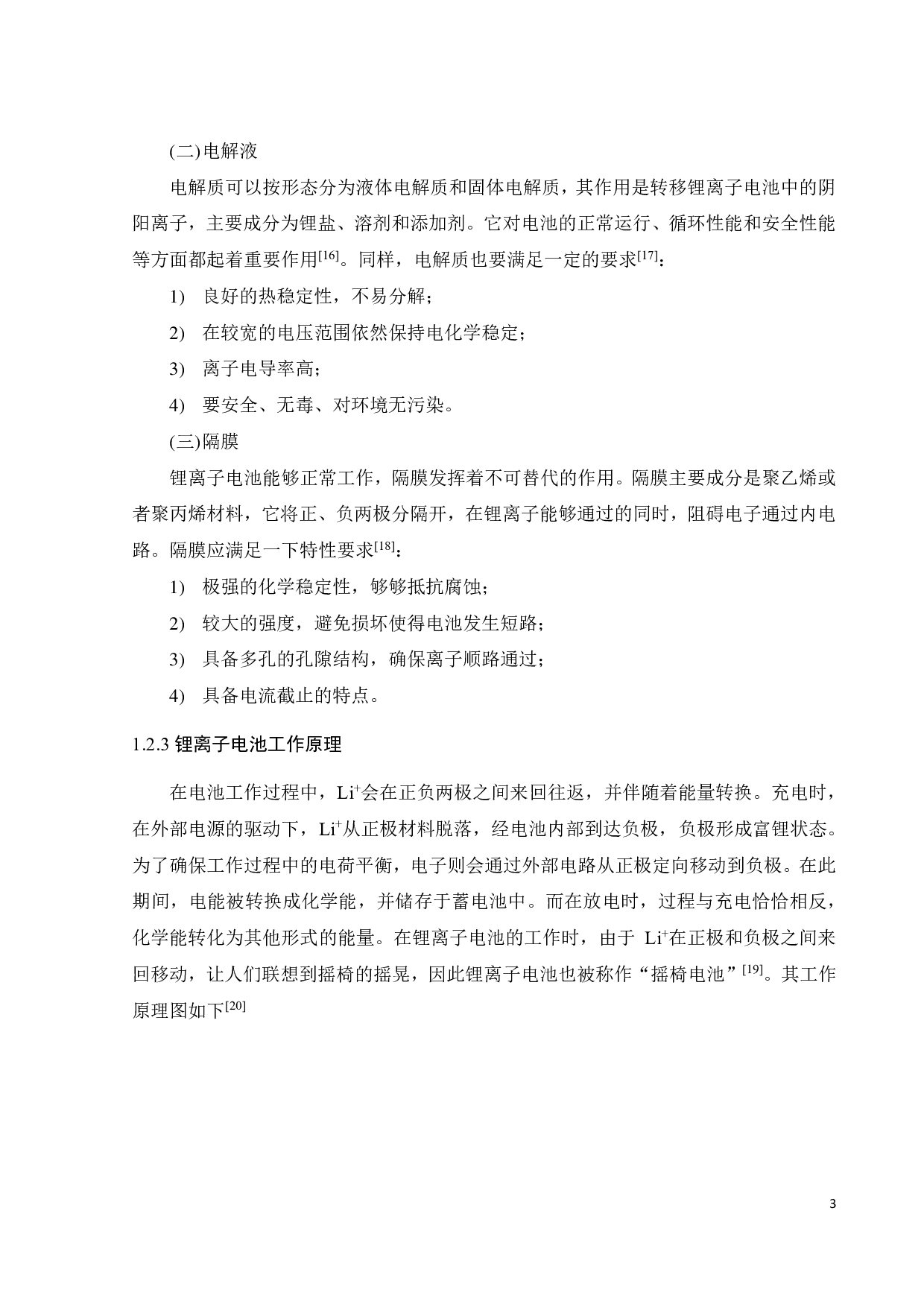

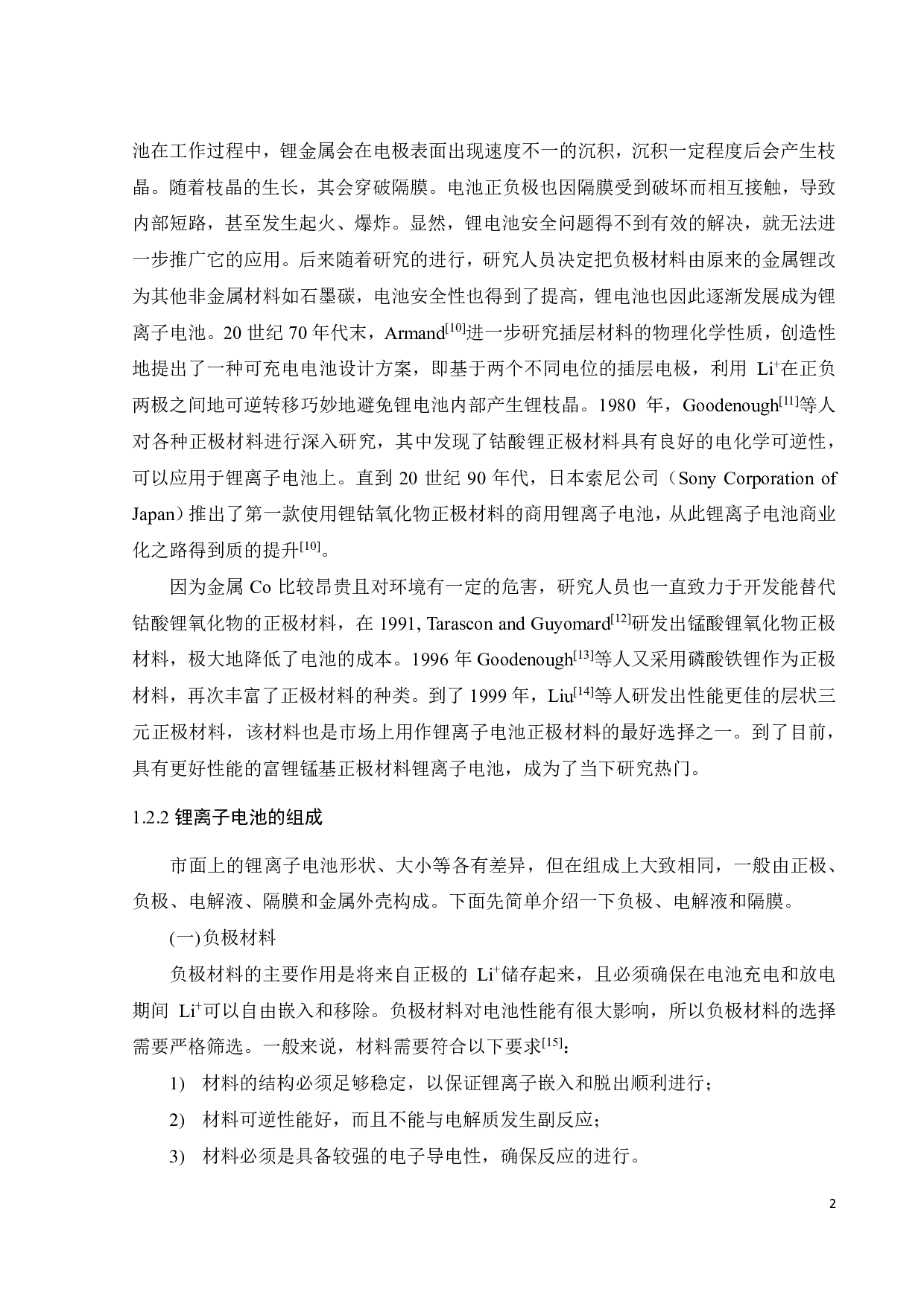

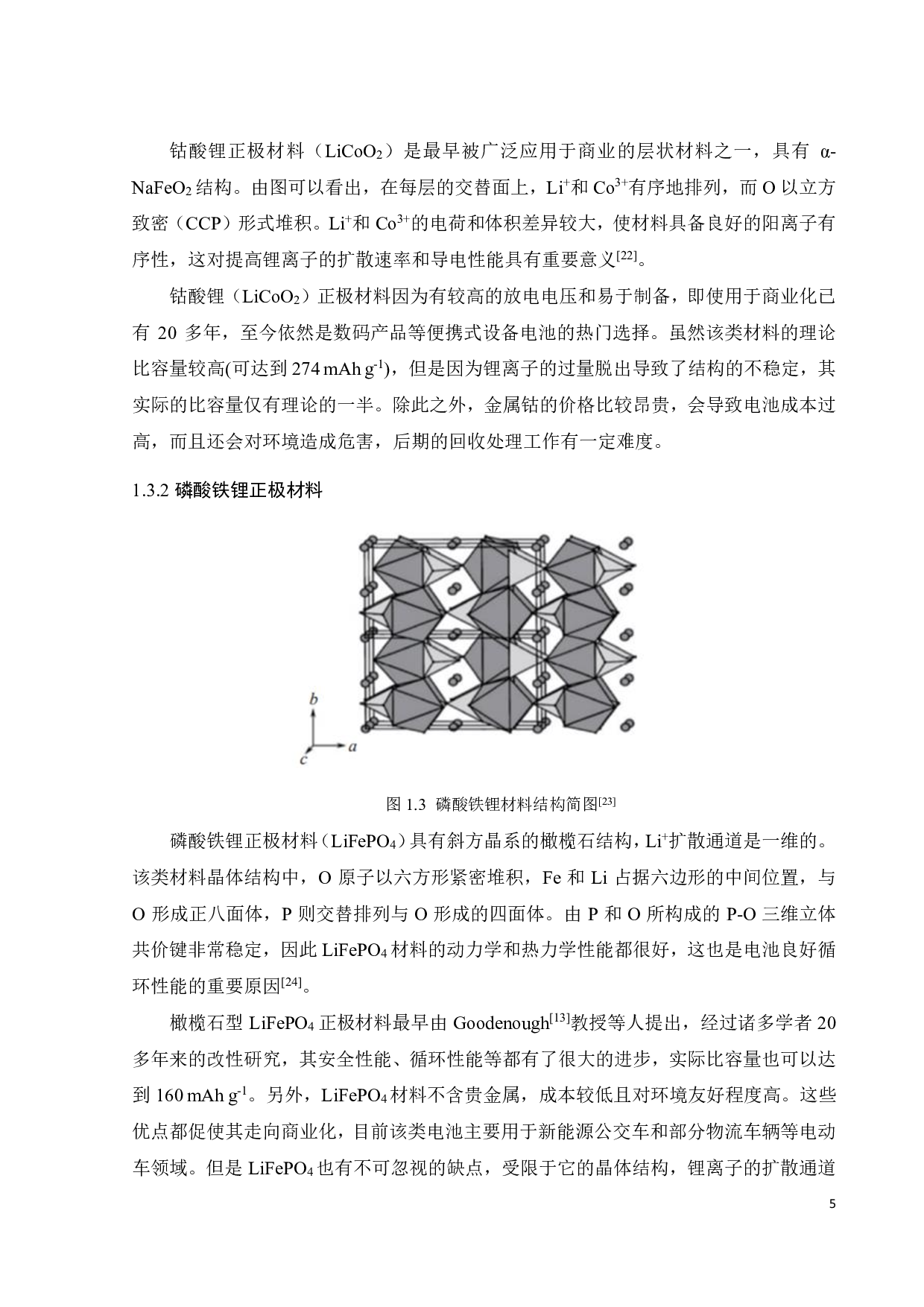

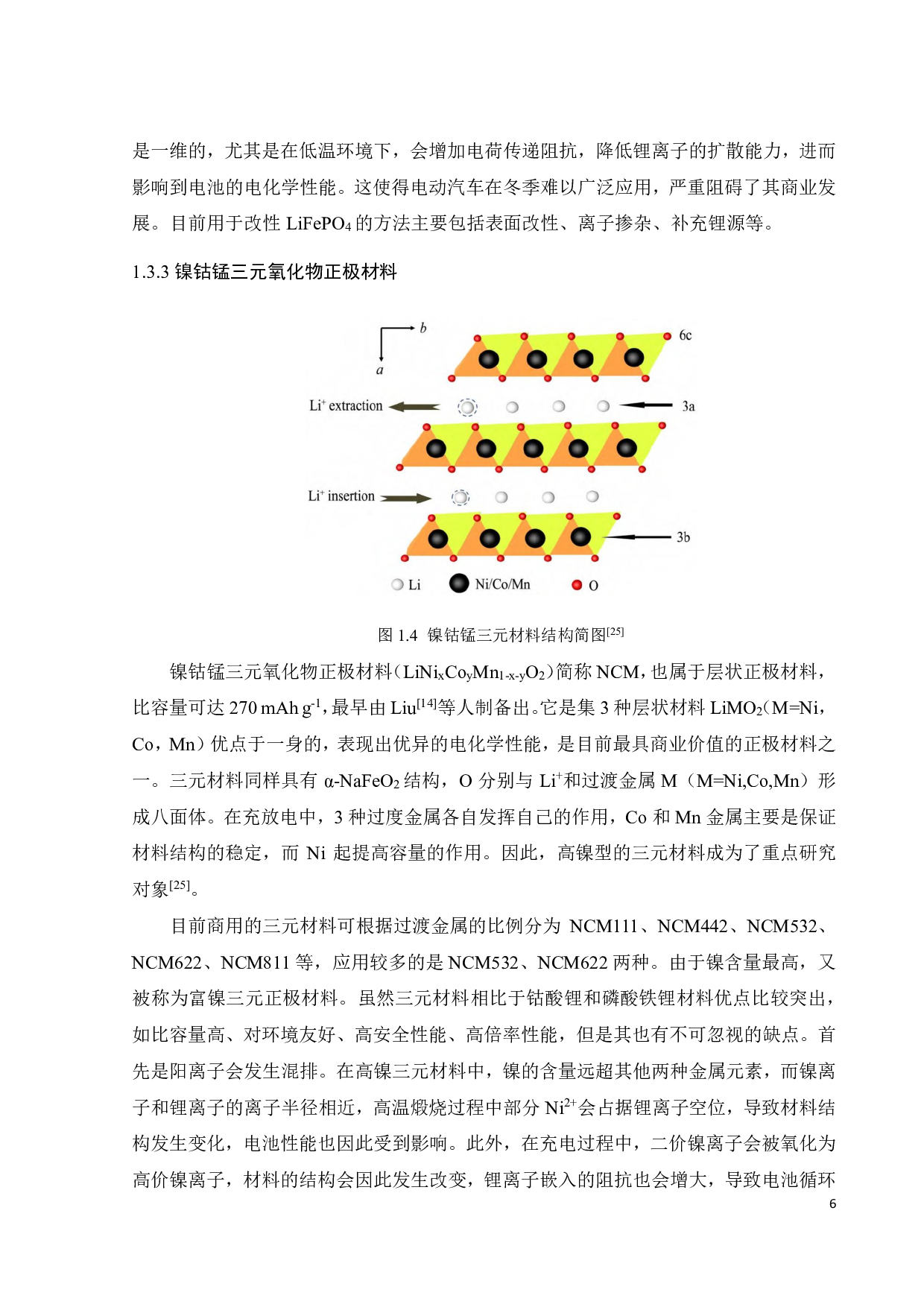

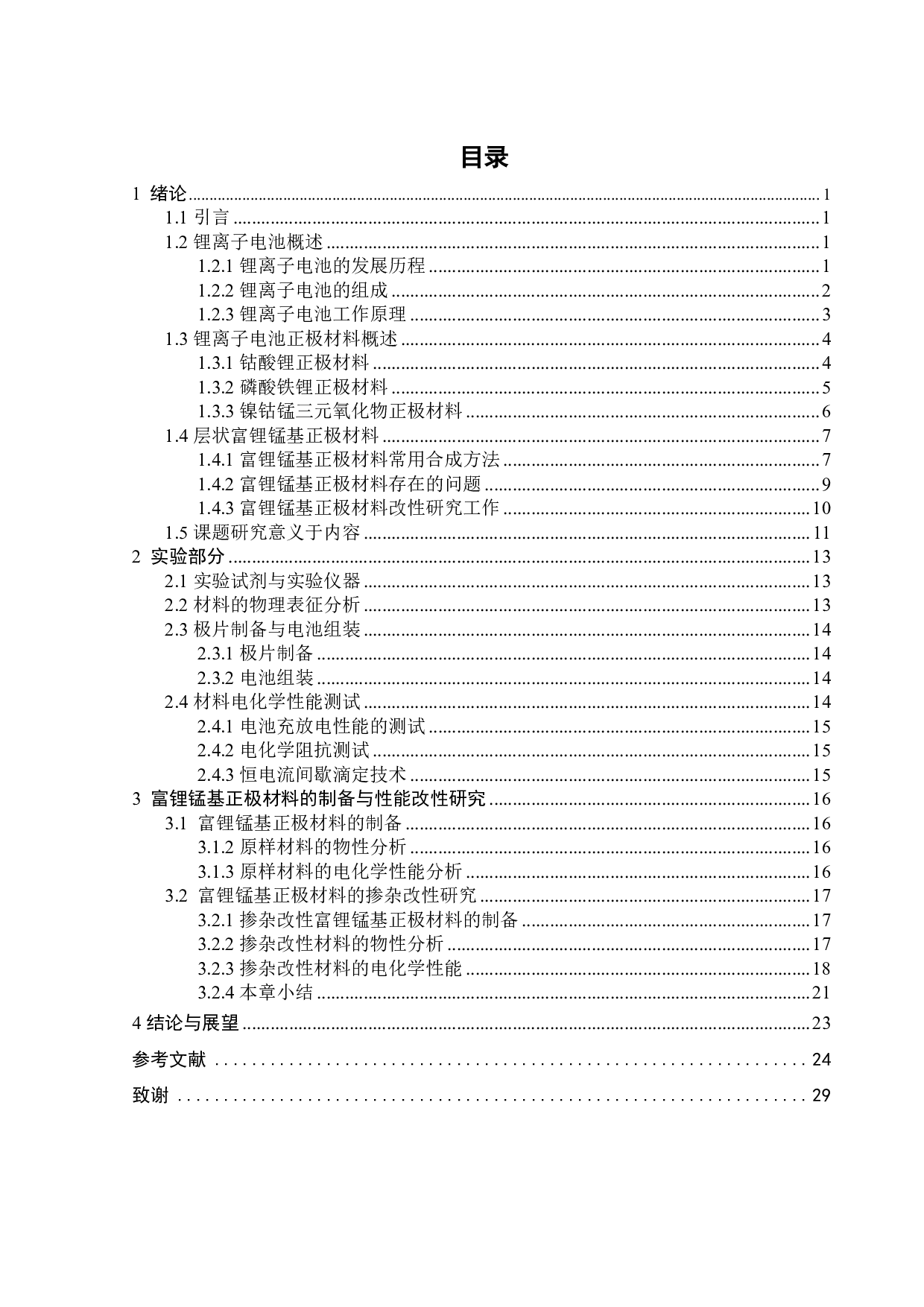

氧位修饰对富锂锰基层状正极材料电化学性能的影响-16557字.pdf
