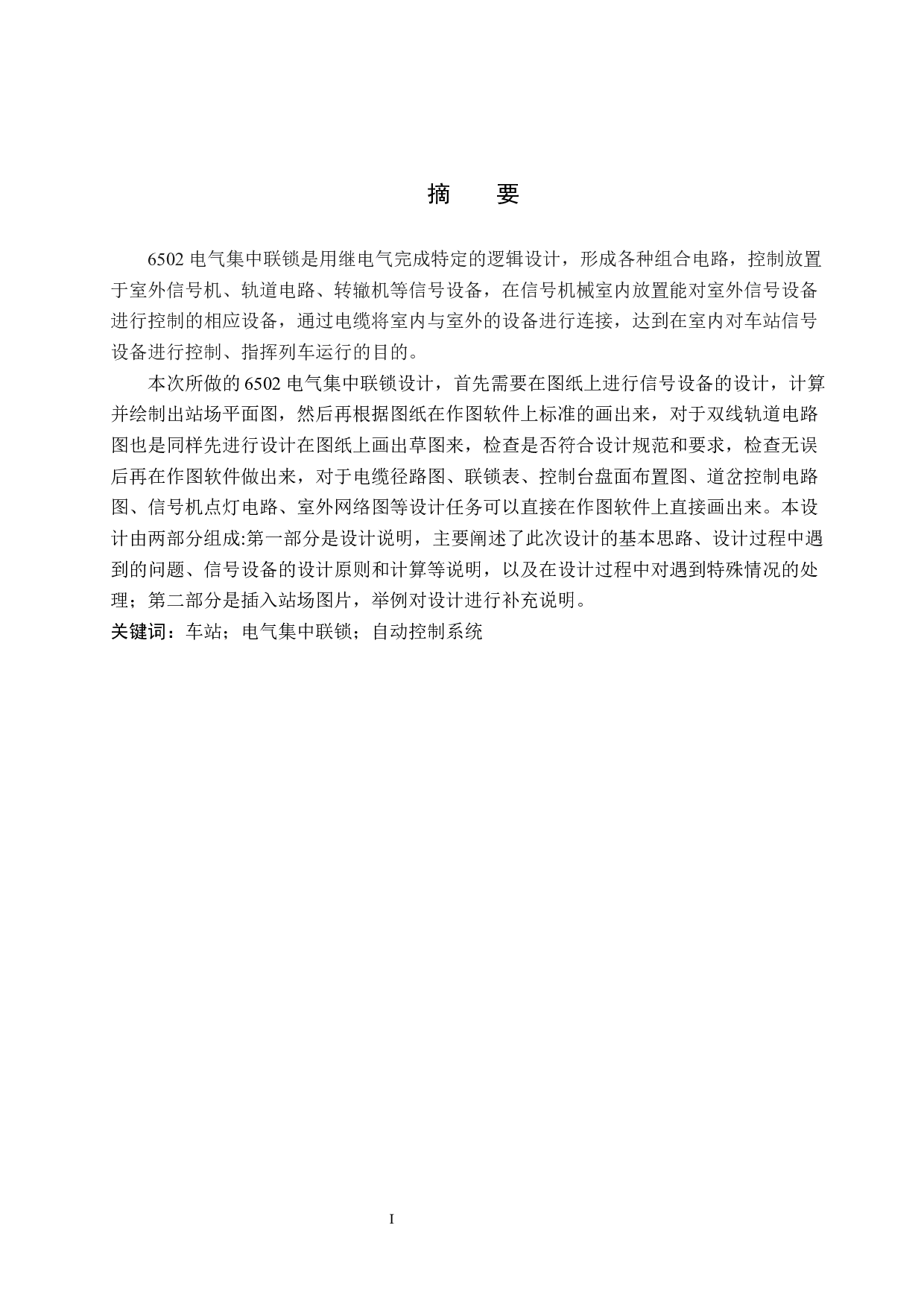

摘
要
6502
电气集中联锁是
用
继
电气
完成
特定的
逻辑设计
，
形成各种组合
电路
，
控制
放置于室外信号机、轨道电路
、
转辙机等
信号设备
，在
信号机械
室内放置能对
室外信号设备
进行控制的相应设备，通过电缆将室内与室外
的设备
进行连接，
达到
在室内
对
车站
信号设备进行
控制
、
指挥列车运行
的目的。
本次
所做的6502电气集中
联锁设计
，
首先
需要
在图纸上
进行信号设备的设计，
计算并
绘制
出
站场
平面图
，
然后再根据图纸在作图软件上标准的画出来，对于
双线轨道电路图
也是同样
先进行设计
在图纸上画出
