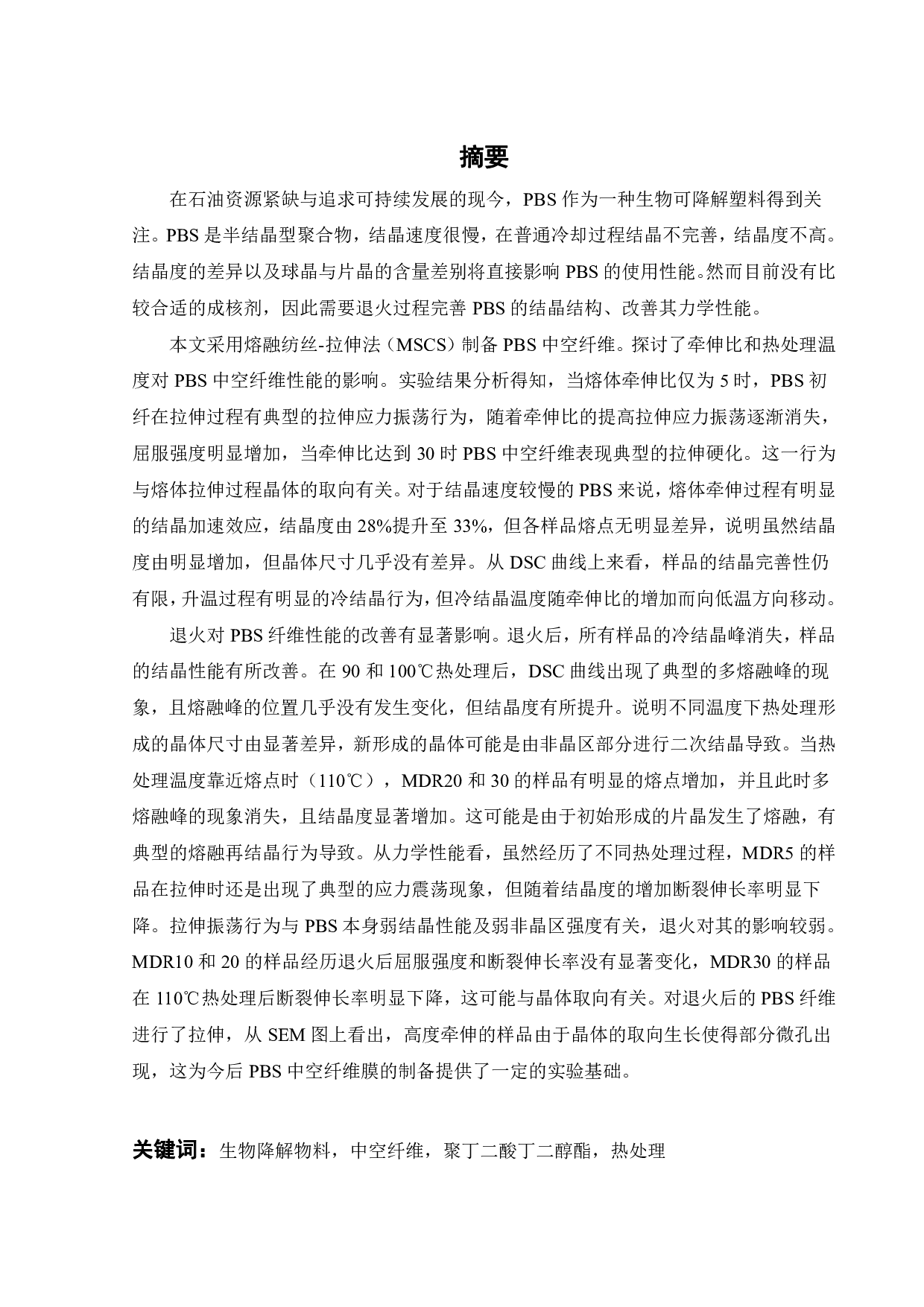

摘要
在石油资源紧缺与追求可持续发展的现今，PBS作为一种生物可降解塑料得到关
注。PBS是半结晶型聚合物，结晶速度很慢，在普通冷却过程结晶不完善，结晶度不高。
结晶度的差异以及球晶与片晶的含量差别将直接影响PBS的使用性能。然而目前没有比
较合适的成核剂，因此需要退火过程完善PBS的结晶结构、改善其力学性能。
本文采用熔融纺丝-拉伸法（MSCS）制备PBS中空纤维。探讨了牵伸比和热处理温
度对PBS中空纤维性能的影响。实验结果分析得知，当熔体牵伸比仅为5时，PBS初
纤在拉伸过程有典型的拉伸应力振荡行为，随着牵伸比的提高拉伸应
热处理条件对PBS中空纤维性能的影响-19011字.pdf
