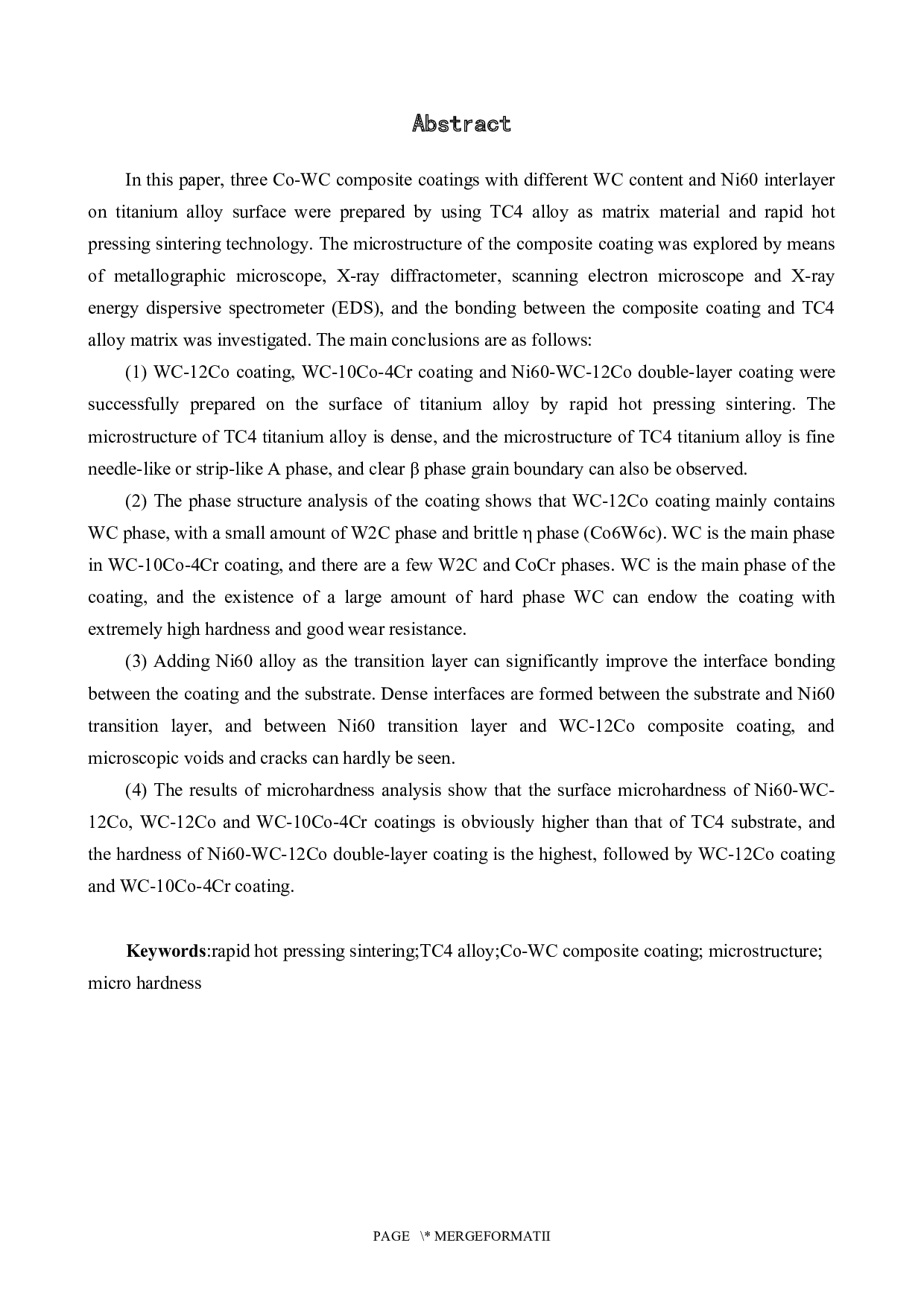

摘
要
本课题中以
T
C4
合金为基体材料，采用快速热压烧结技术，制备出钛合金表面
Co-WC
复合涂层。采用金相
显微镜、
X
射线衍射仪、扫描电子显微镜以及
X
射线能谱仪（
EDS
）等分析测试设备研究了复合涂层的微观形貌、物相组成及元素分布，并分析了复合涂层与
T
C4
合金基体的结合情况，研究结果表明：
（
1
）通过快速热压烧结法在钛合金表面成功制备出
WC-12Co
涂层
、
WC-10Co-4Cr
涂层
及
Ni60-WC-12Co
双层涂层。
TC4
钛合金微观致密，
组织为
细小的
针状或条状的
a
相
，还可以观察到清晰的
β
相晶界。
（
2
）
XRD
分析结果

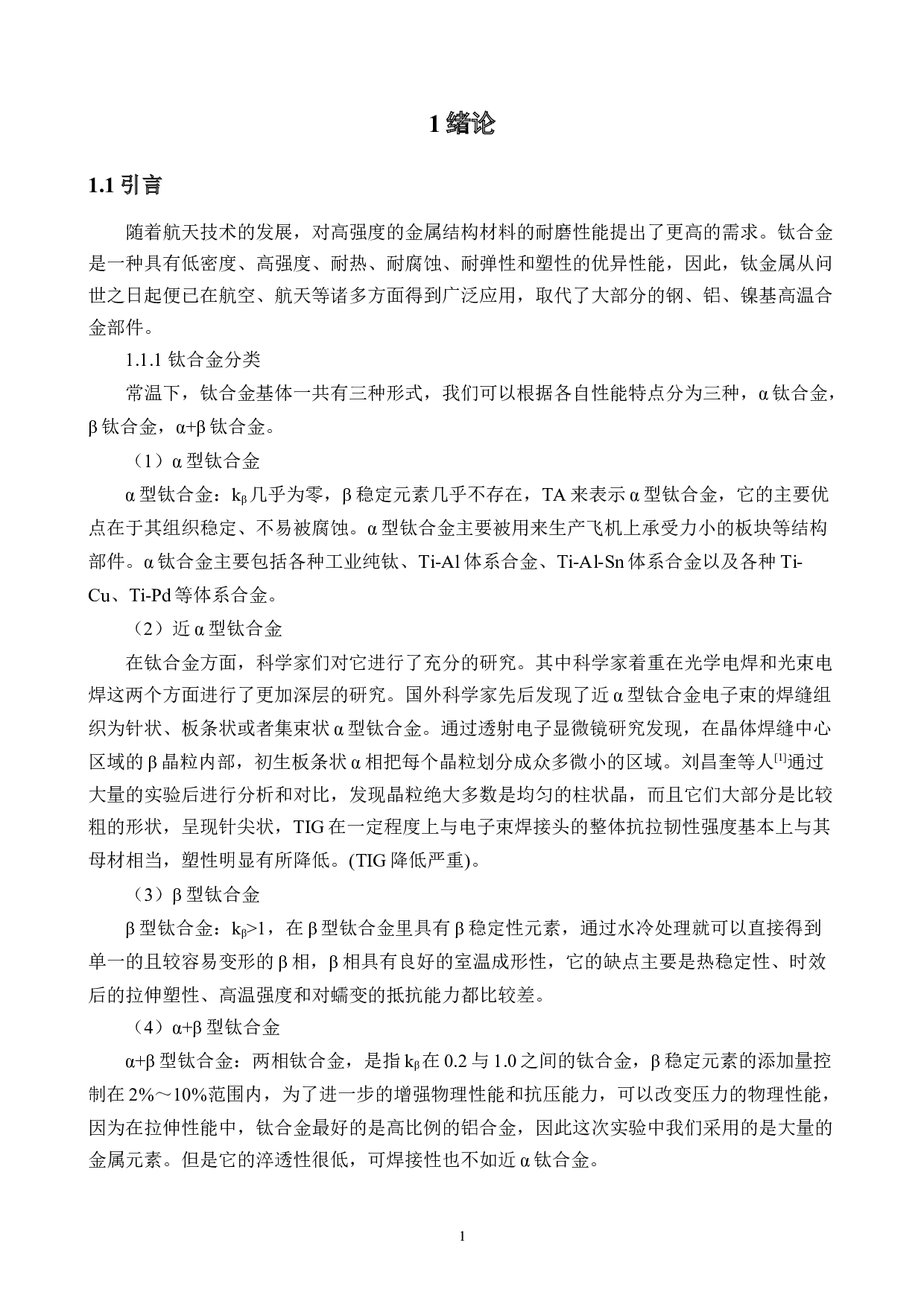

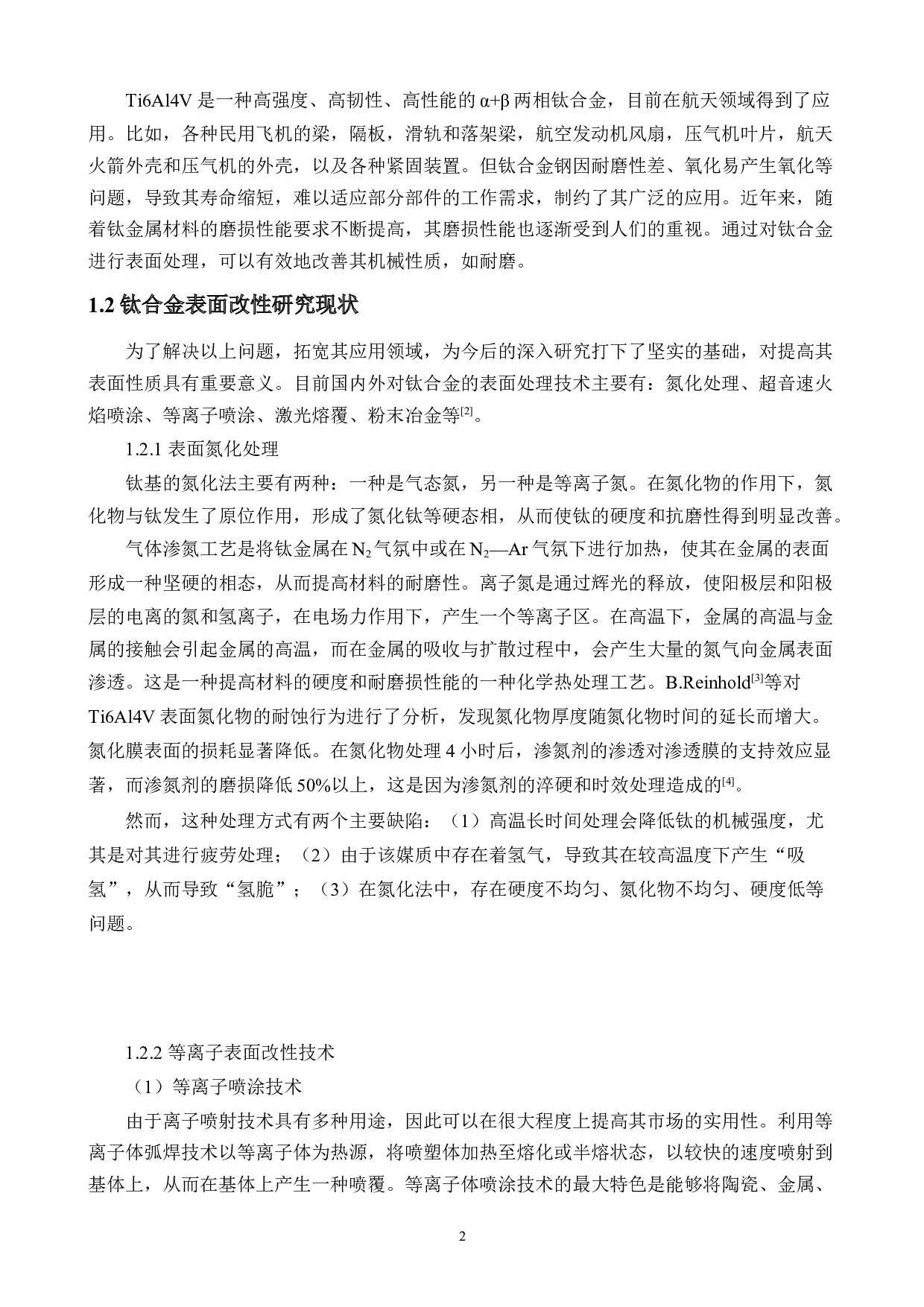

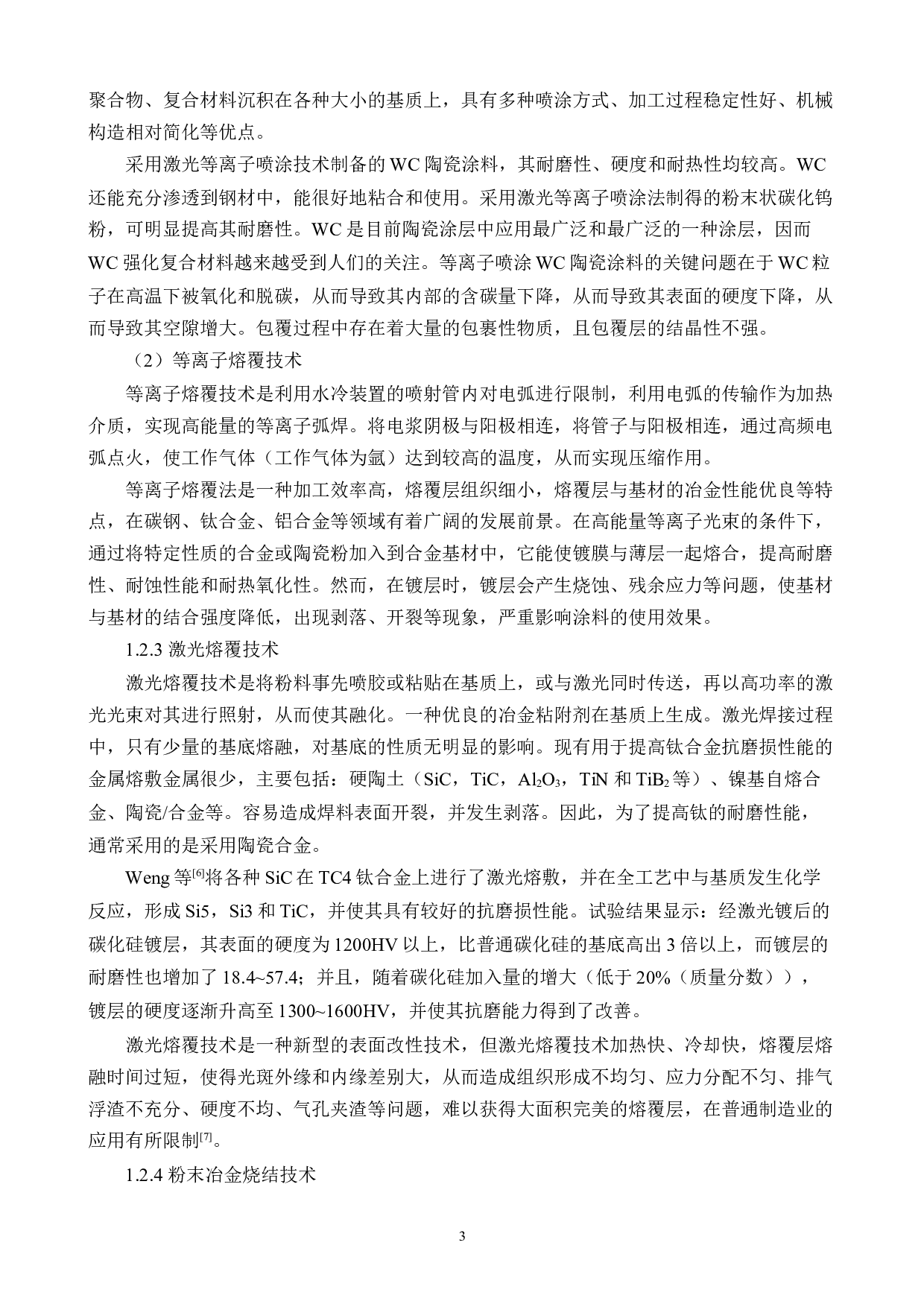

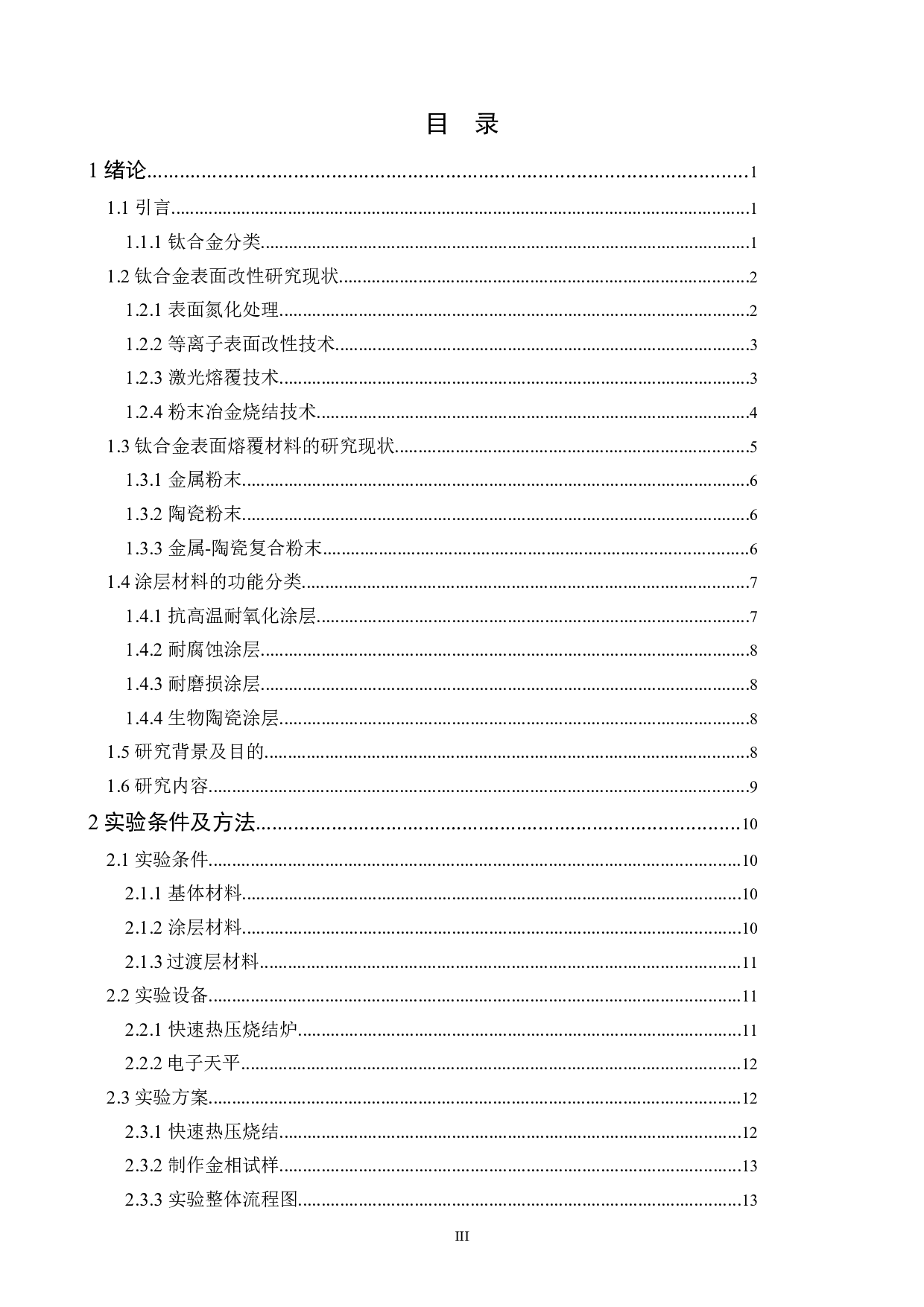

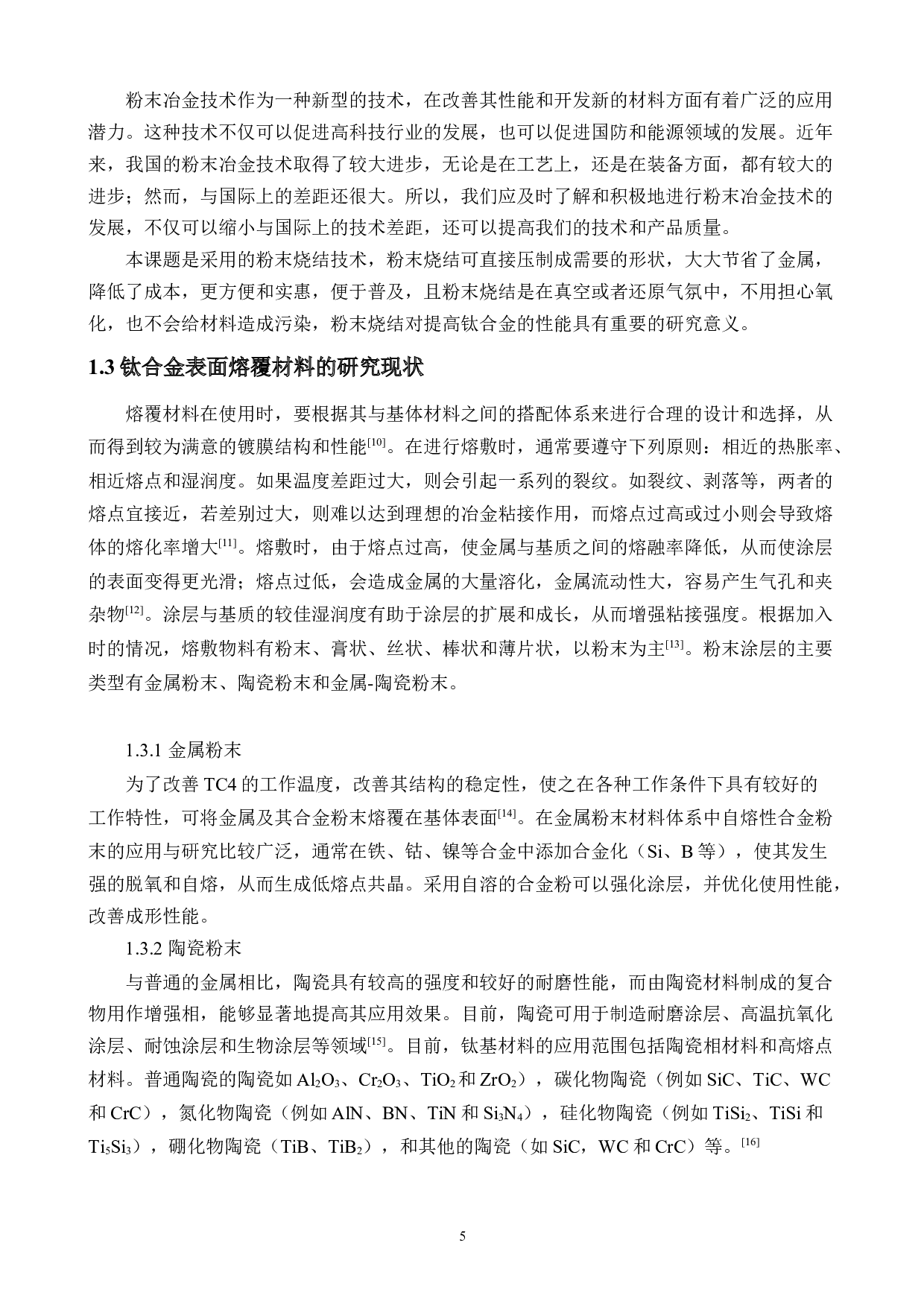

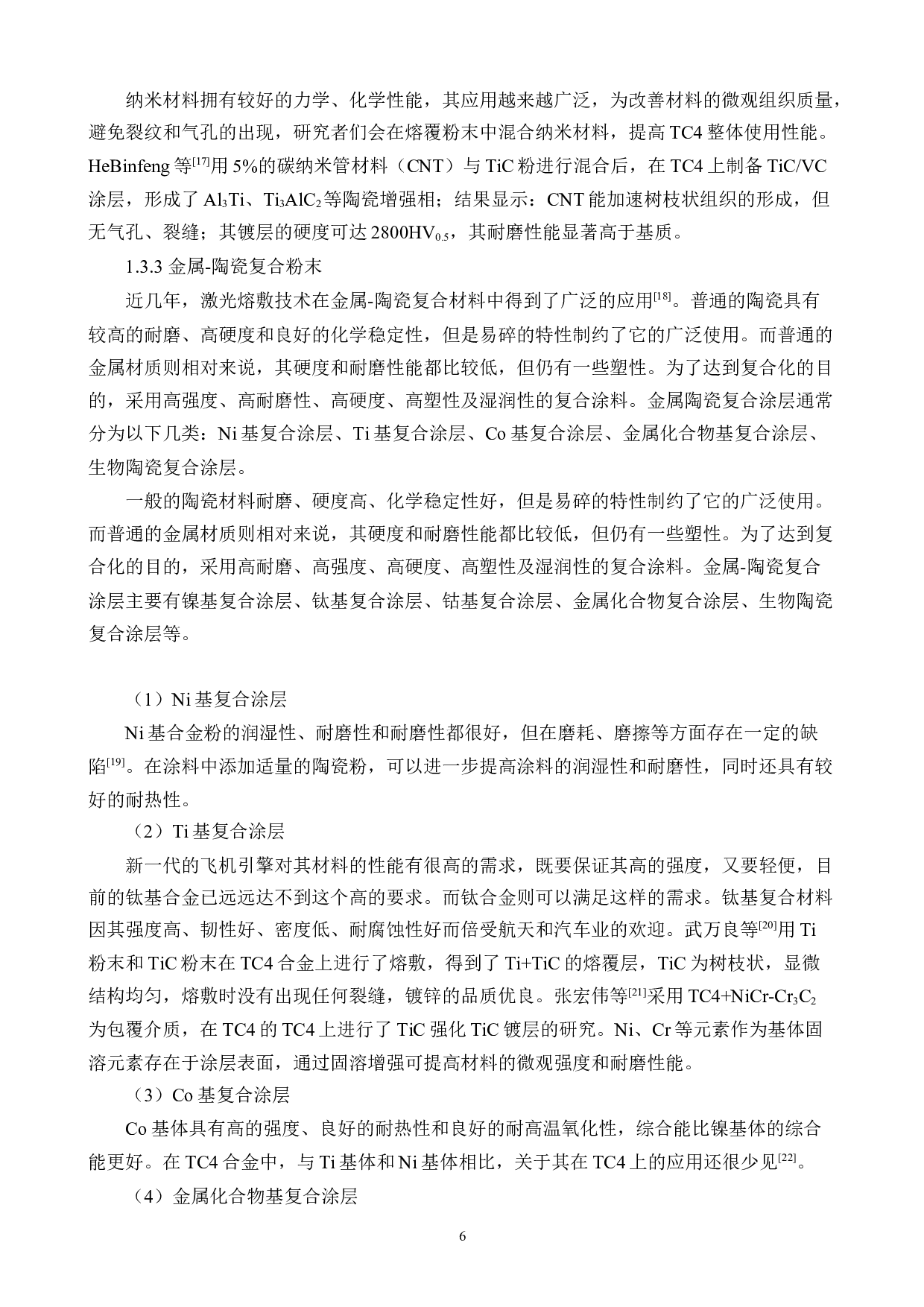

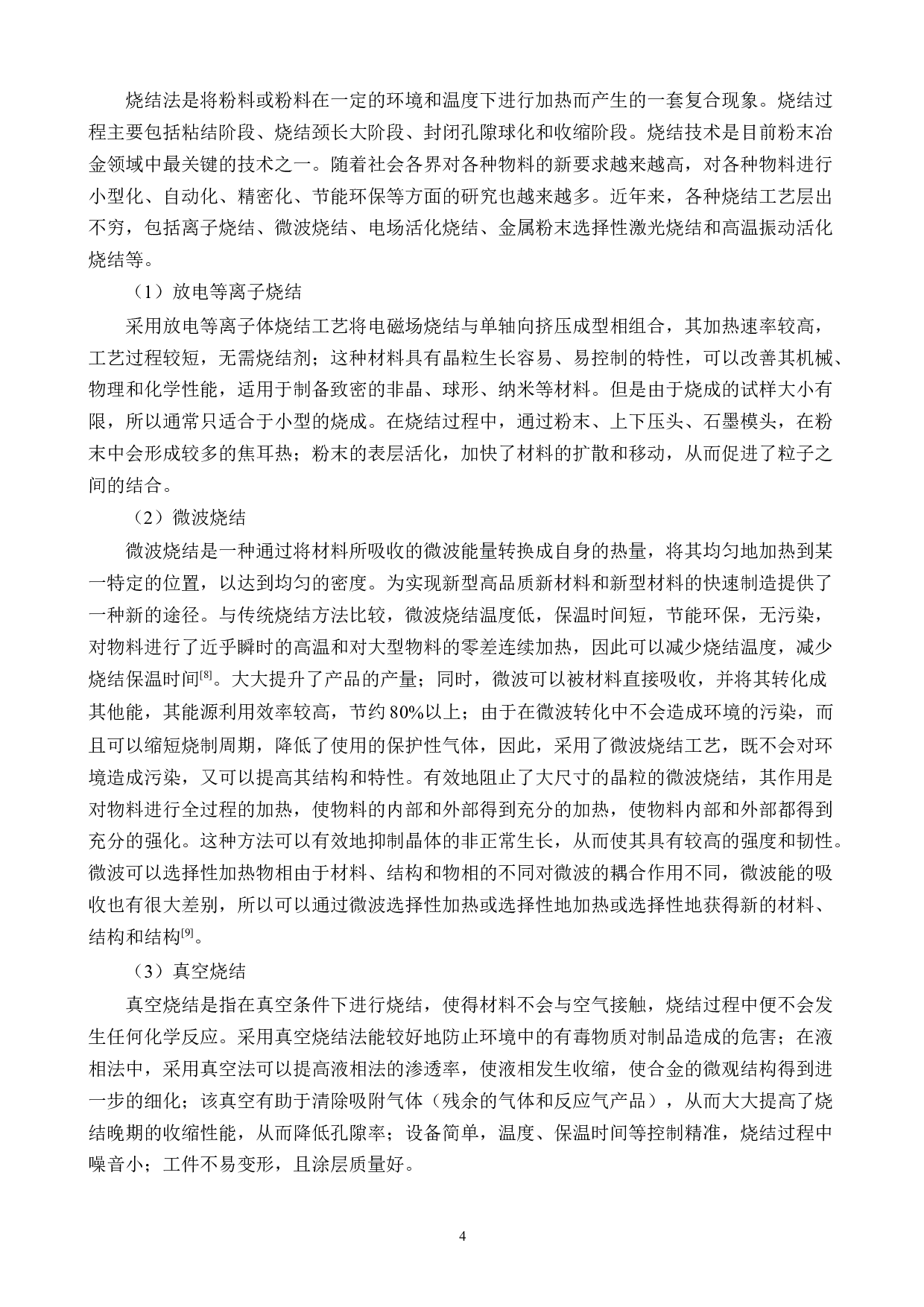

Ti6Al4V合金表面Co-WC涂层的制备及冶金界面研究-16718字.docx
