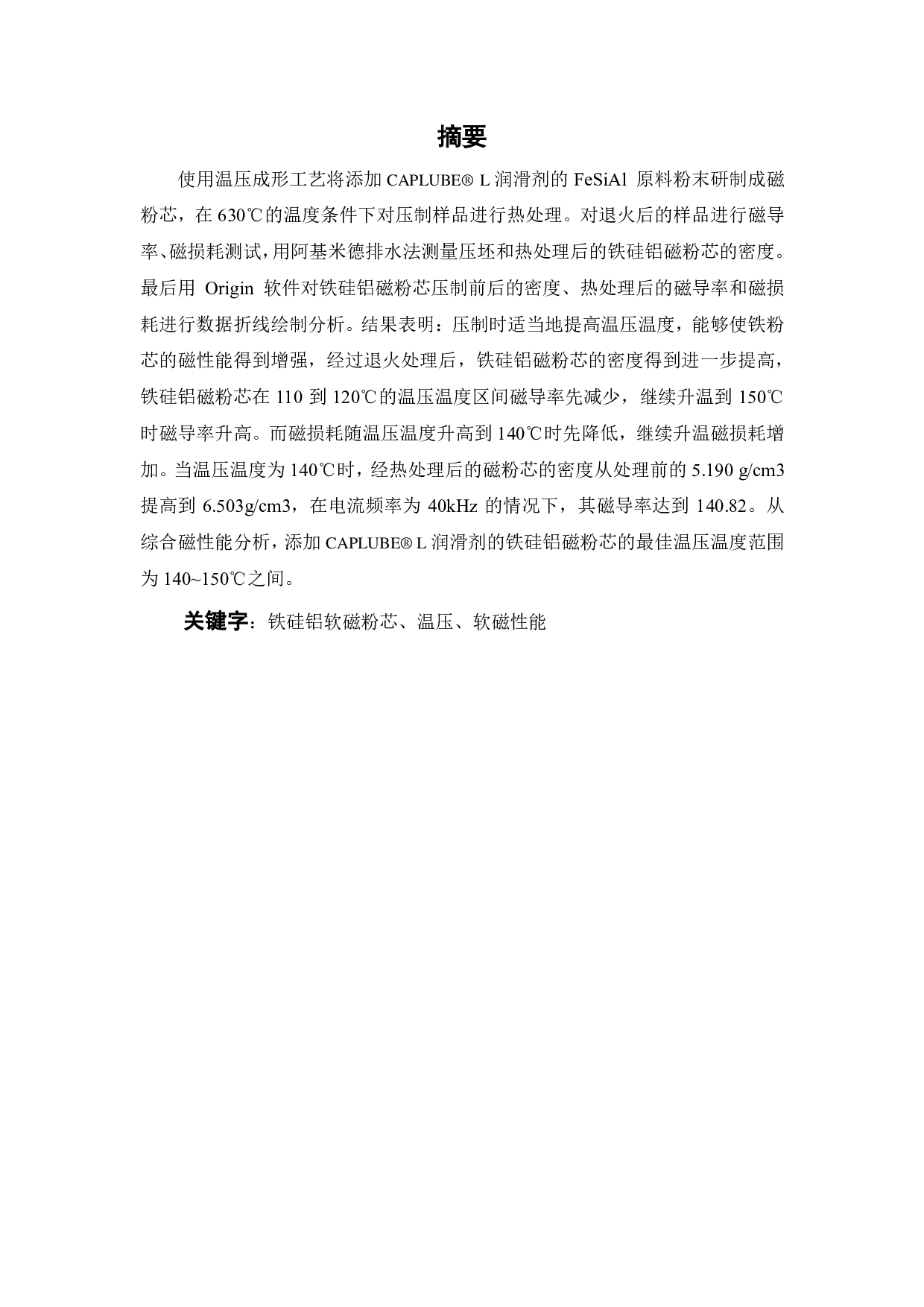

摘要
使用温压成形工艺将添加 CAPLUBE® L润滑剂的 FeSiAl 原料粉末研制成磁
粉芯，在 630℃的温度条件下对压制样品进行热处理。对退火后的样品进行磁导
率、磁损耗测试，用阿基米德排水法测量压坯和热处理后的铁硅铝磁粉芯的密度。
最后用Origin软件对铁硅铝磁粉芯压制前后的密度、热处理后的磁导率和磁损
耗进行数据折线绘制分析。结果表明：压制时适当地提高温压温度，能够使铁粉
芯的磁性能得到增强，经过退火处理后，铁硅铝磁粉芯的密度得到进一步提高，
铁硅铝磁粉芯在 110到120℃的温压温度区间磁导率先减少，继续升温到 150℃
时磁导
温压温度对添加新型润滑剂的FeSiAl软磁粉芯的影响-14962字.pdf
