北京理工大学珠海学院2020届本科生毕业设计
2

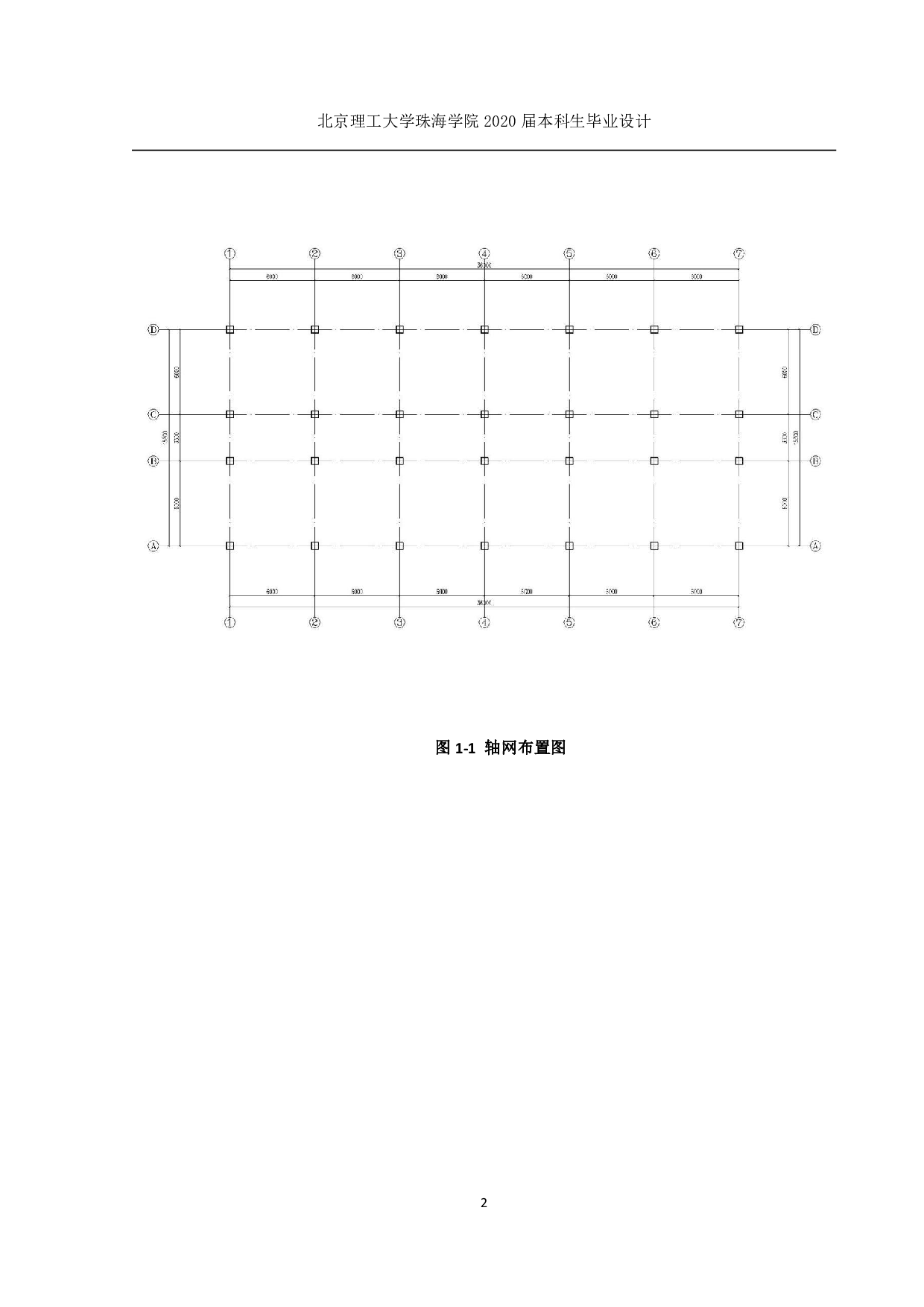

图1-1轴网布置图
北京理工大学珠海学院2020届本科生毕业设计
3

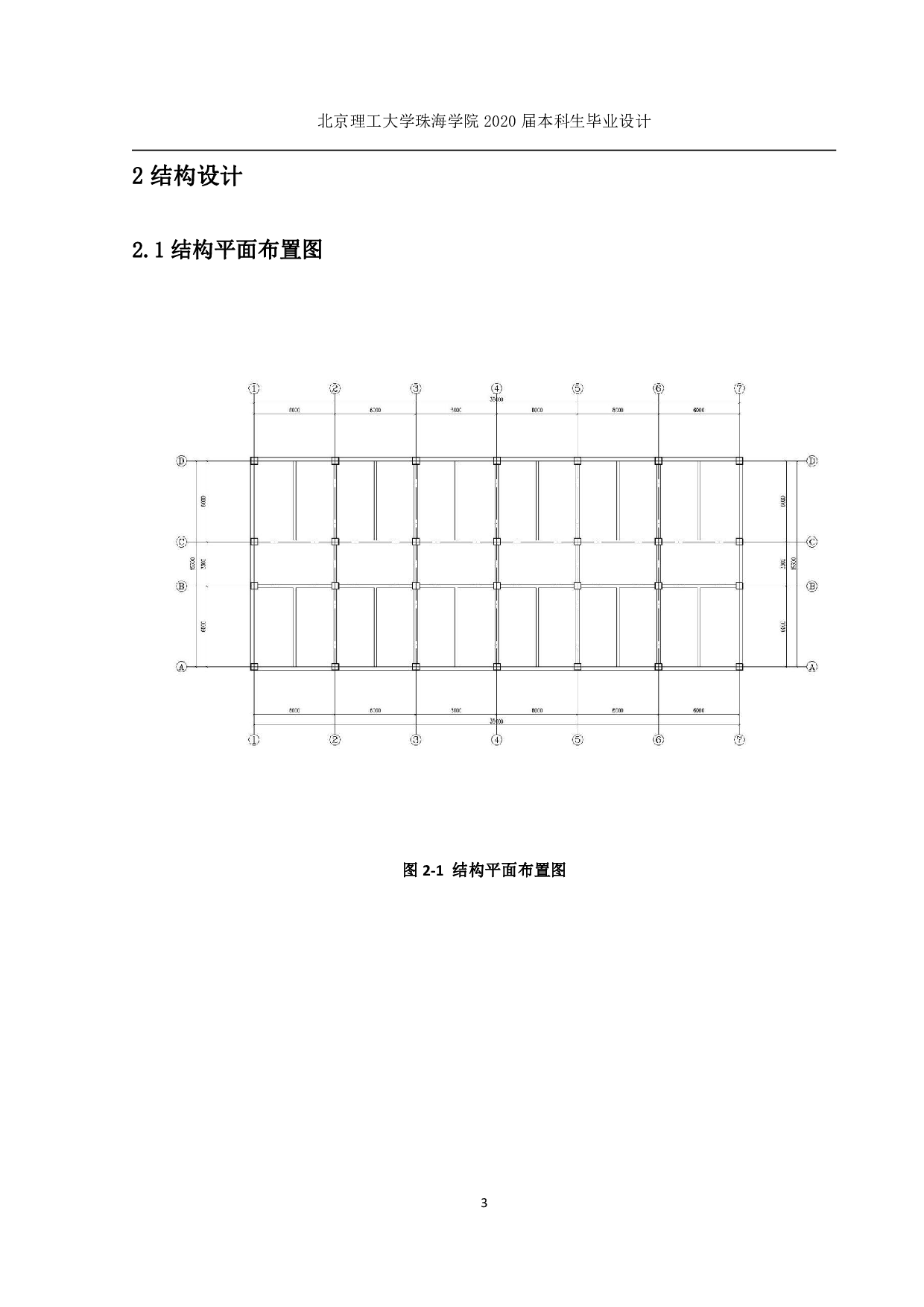

2结构设计
2.1结构平面布置图
图2-1结构平面布置图
北京理工大学珠海学院2020届本科生毕业设计
4

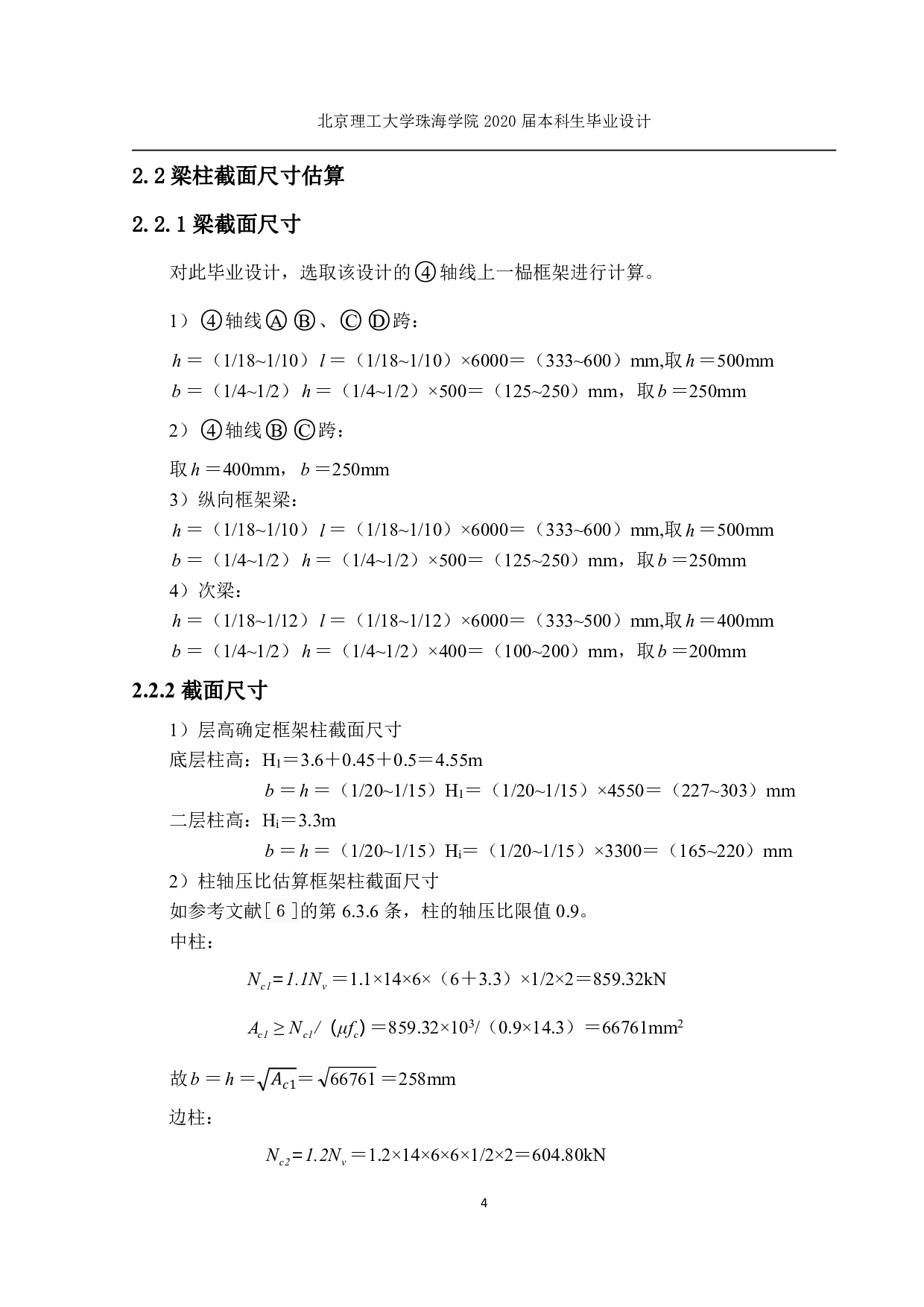

2.2梁柱截面尺寸估算
2.2.1梁截面尺寸
对此毕业设计，选取该设计的○4轴线上一榀框架进行计算。
1）○4轴线○A○B、○C○D跨：
h＝（1/18~1/10）l＝（1/18~1/10）×6000＝（333~600）mm,取h＝500mm
b＝（1/4~1/2）h＝（1/4~1/2）×500＝（125~250）mm，取b＝250mm
2）○4轴线○B○C跨：
取h＝400mm，b＝250mm
3）纵向框架梁：

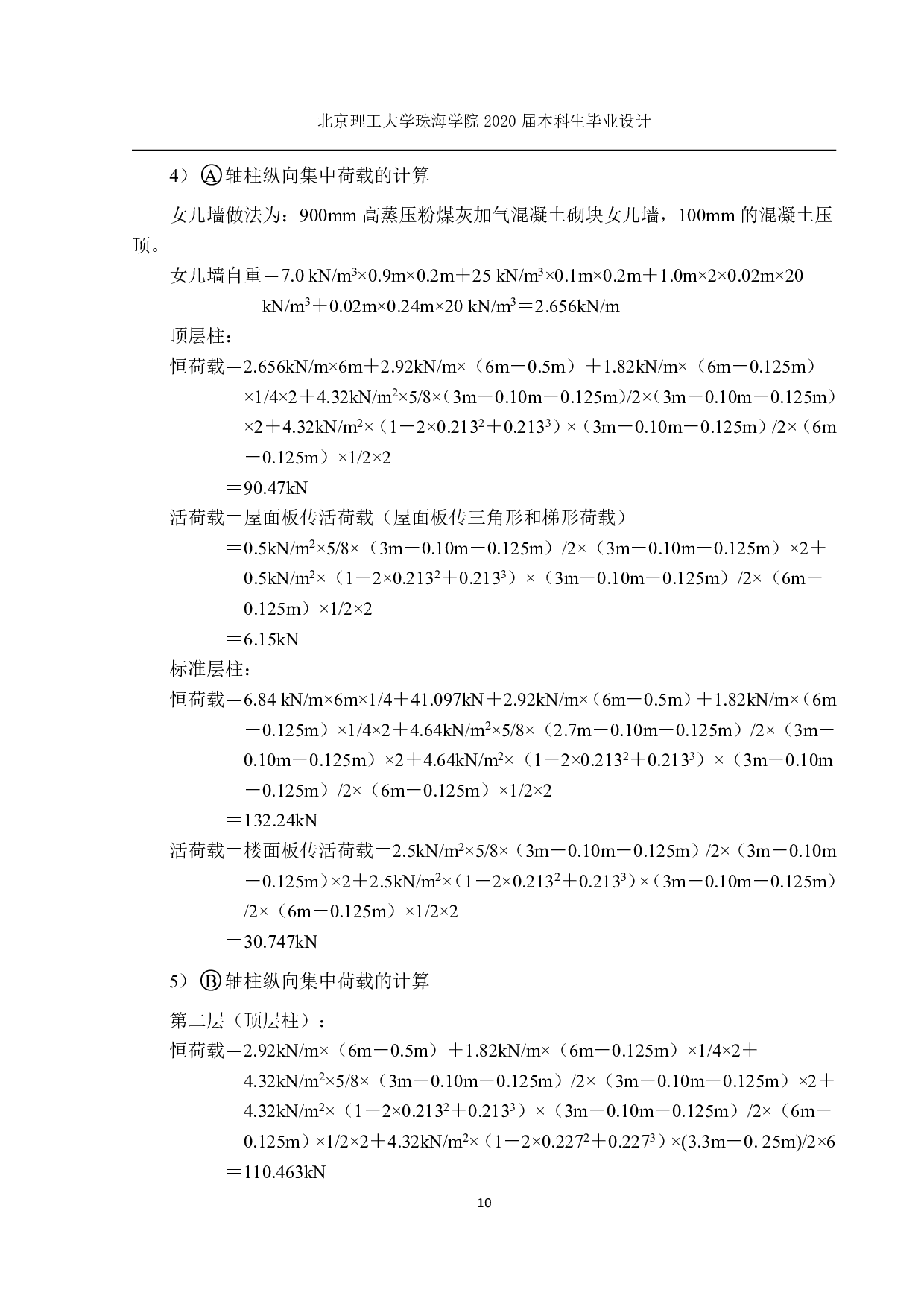

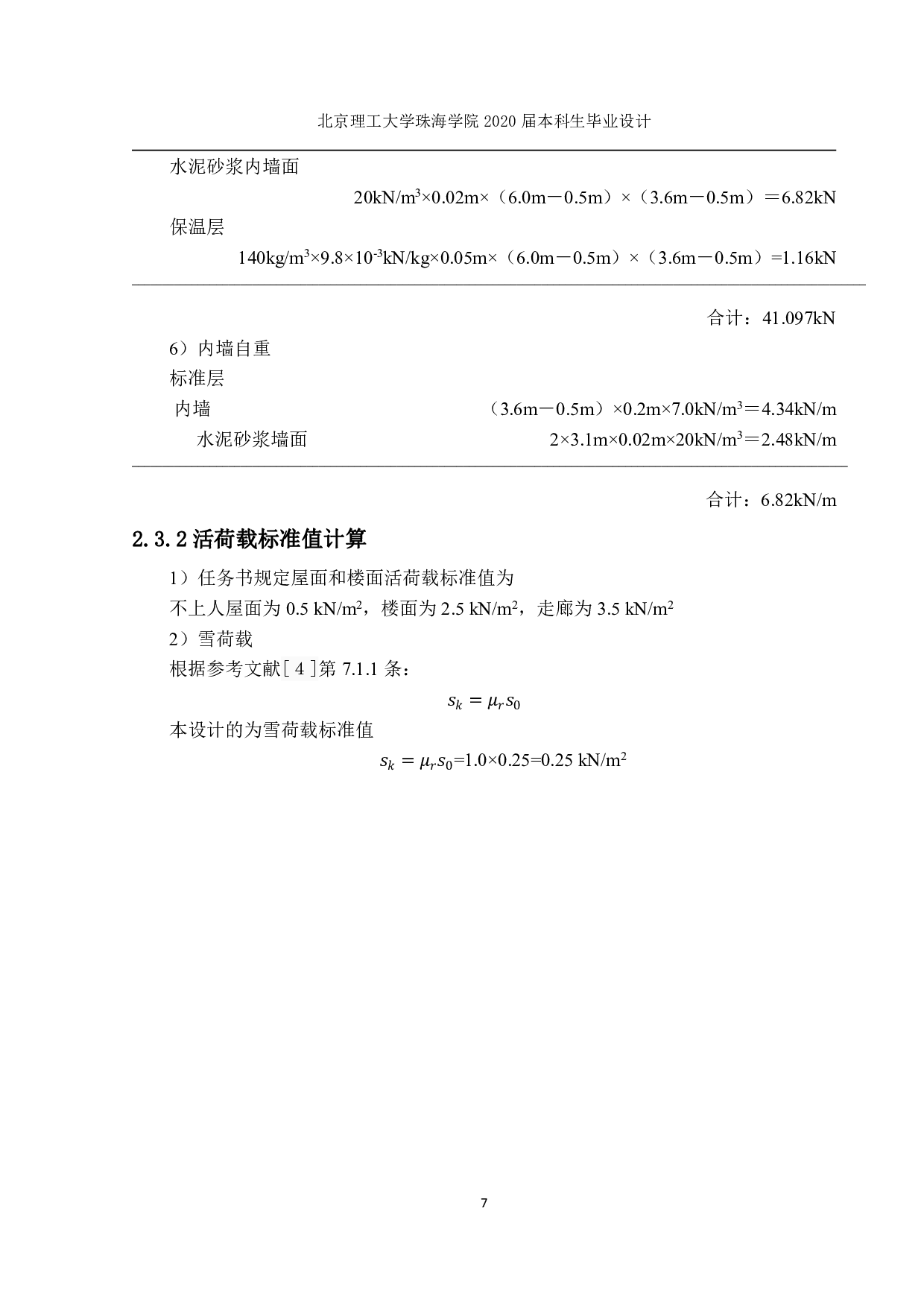

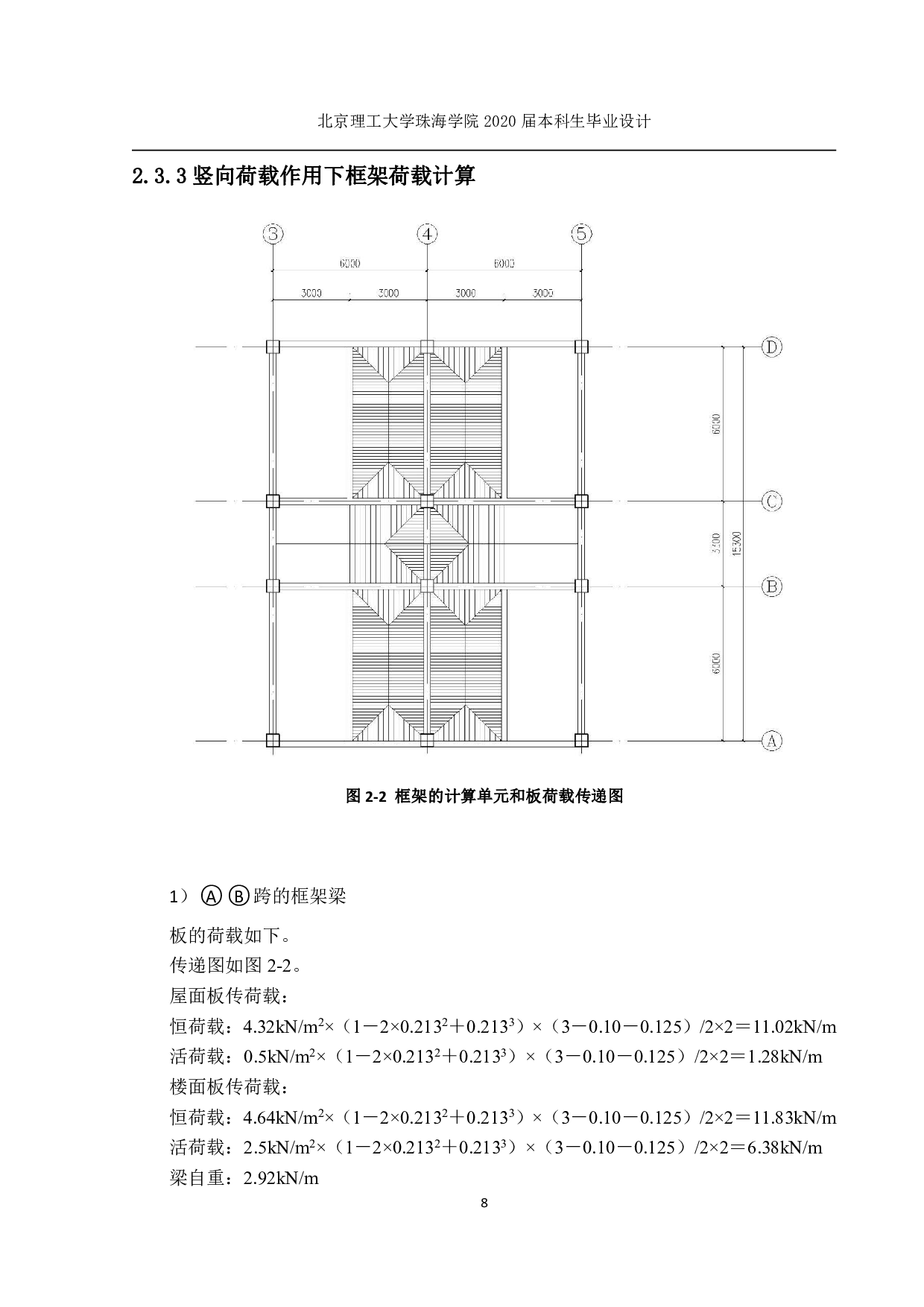

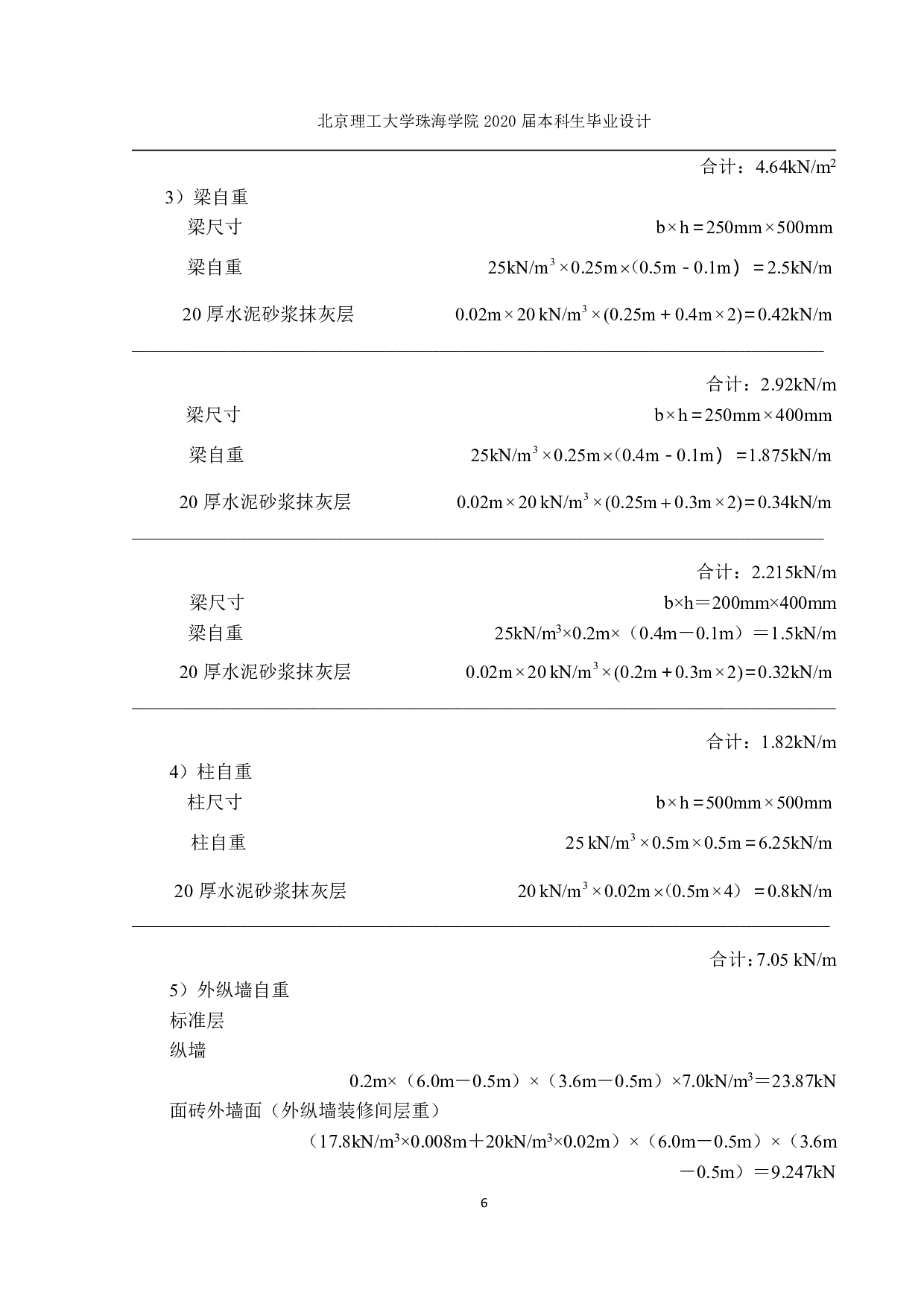

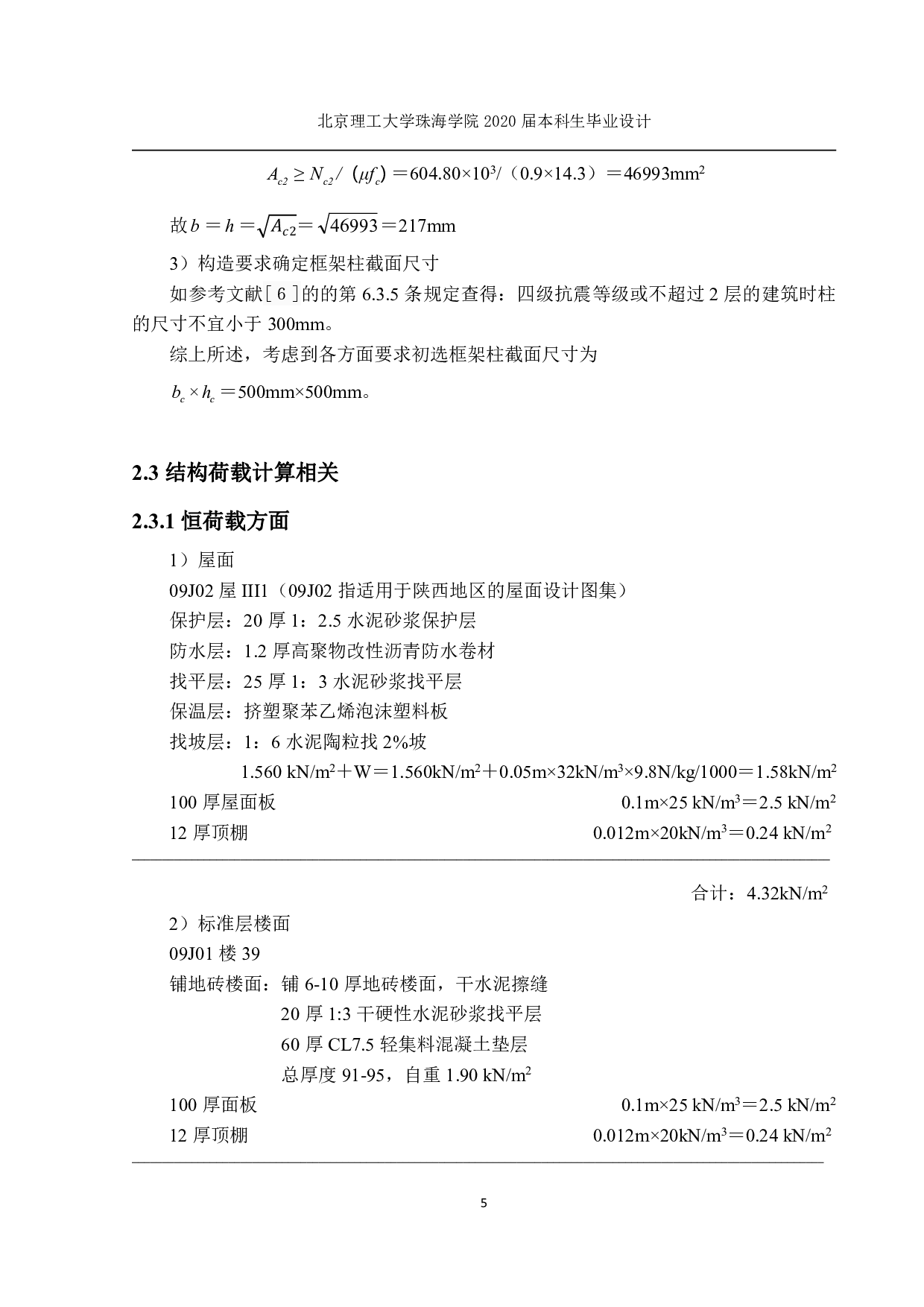

h＝（1/18~1/1
