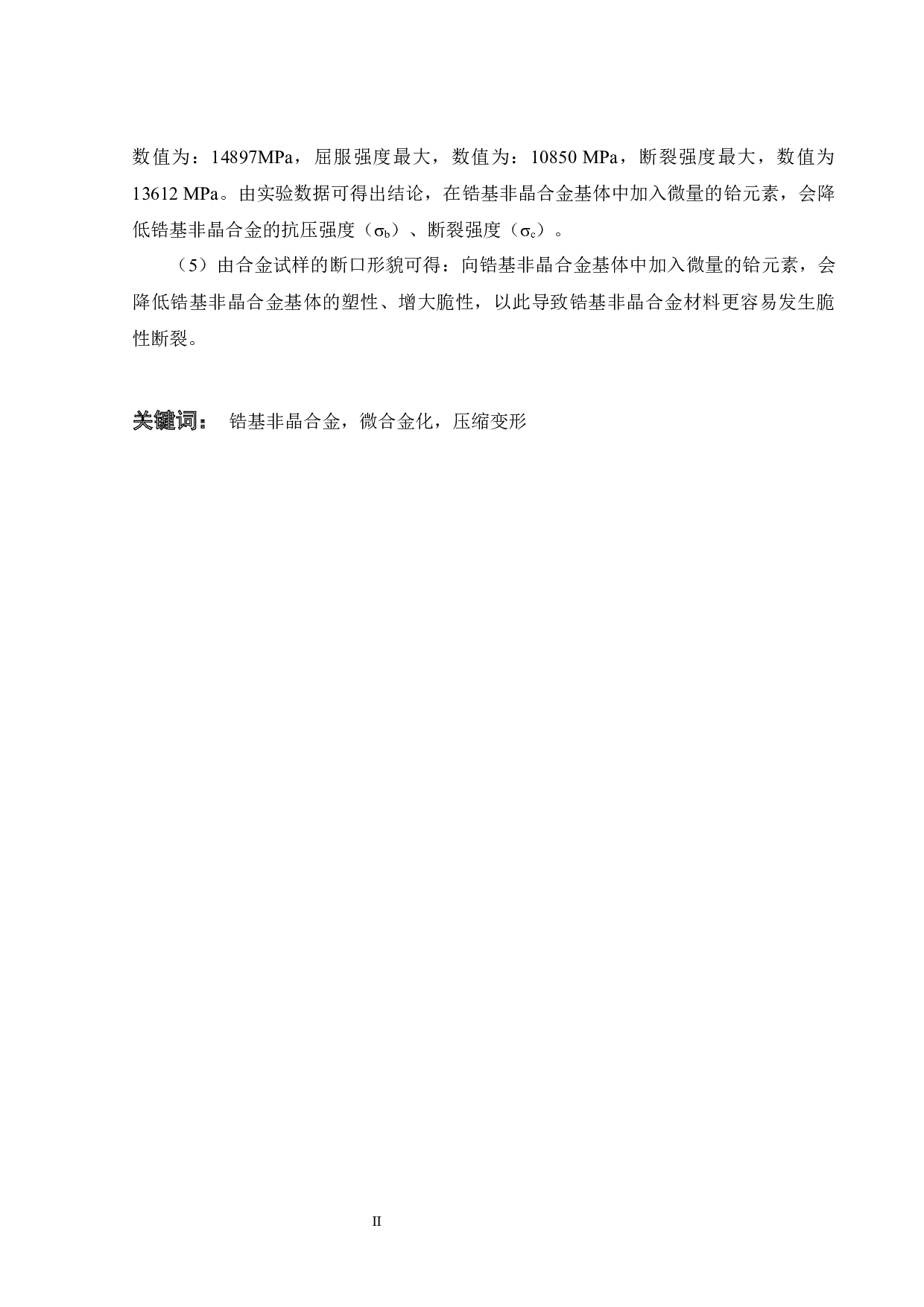

数值为：14897M
Pa
，屈服强度最大，数值为：10850 M
Pa
，断裂强度最大，数值
为
13612 M
Pa
。由实验数据可得出结论，在锆基非晶合金基体中加入微量的铪元素，会降低锆基非晶合金的
抗压强度（σ
b
）
、
断裂强度（σ
c
）。
（5）由合金试样的断口形貌可得：向锆基非晶合金基体中加入
微量
的铪元素，会降低锆基非晶合金基体的塑性、增大脆性，以此导致锆基非晶合金材料更容易发生脆性断裂。
关键词：
锆基非晶合金，微合金化，压缩变形

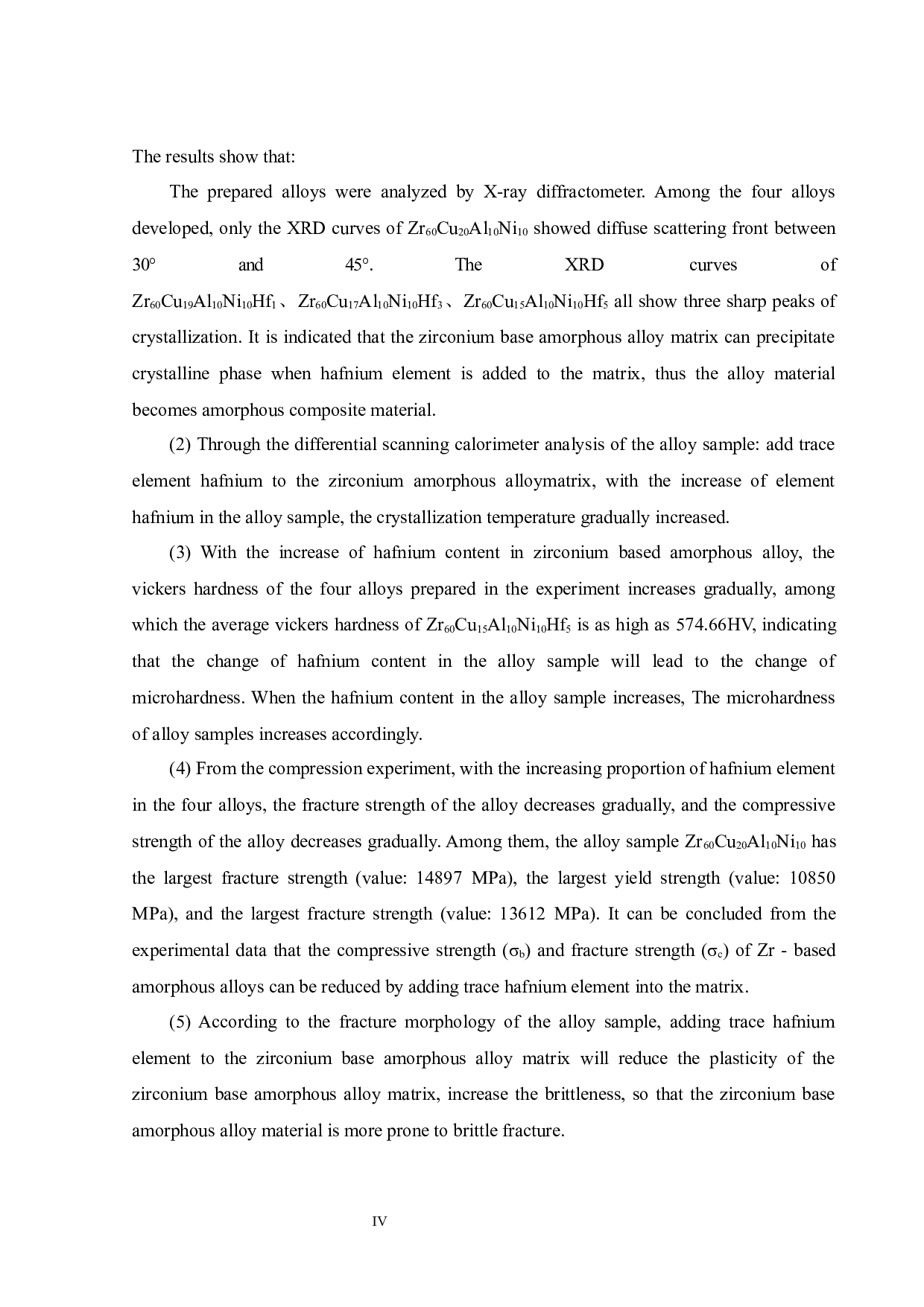

The result
s
show that:
The prepared alloys were analyzed by X-ray diffractometer. Among t

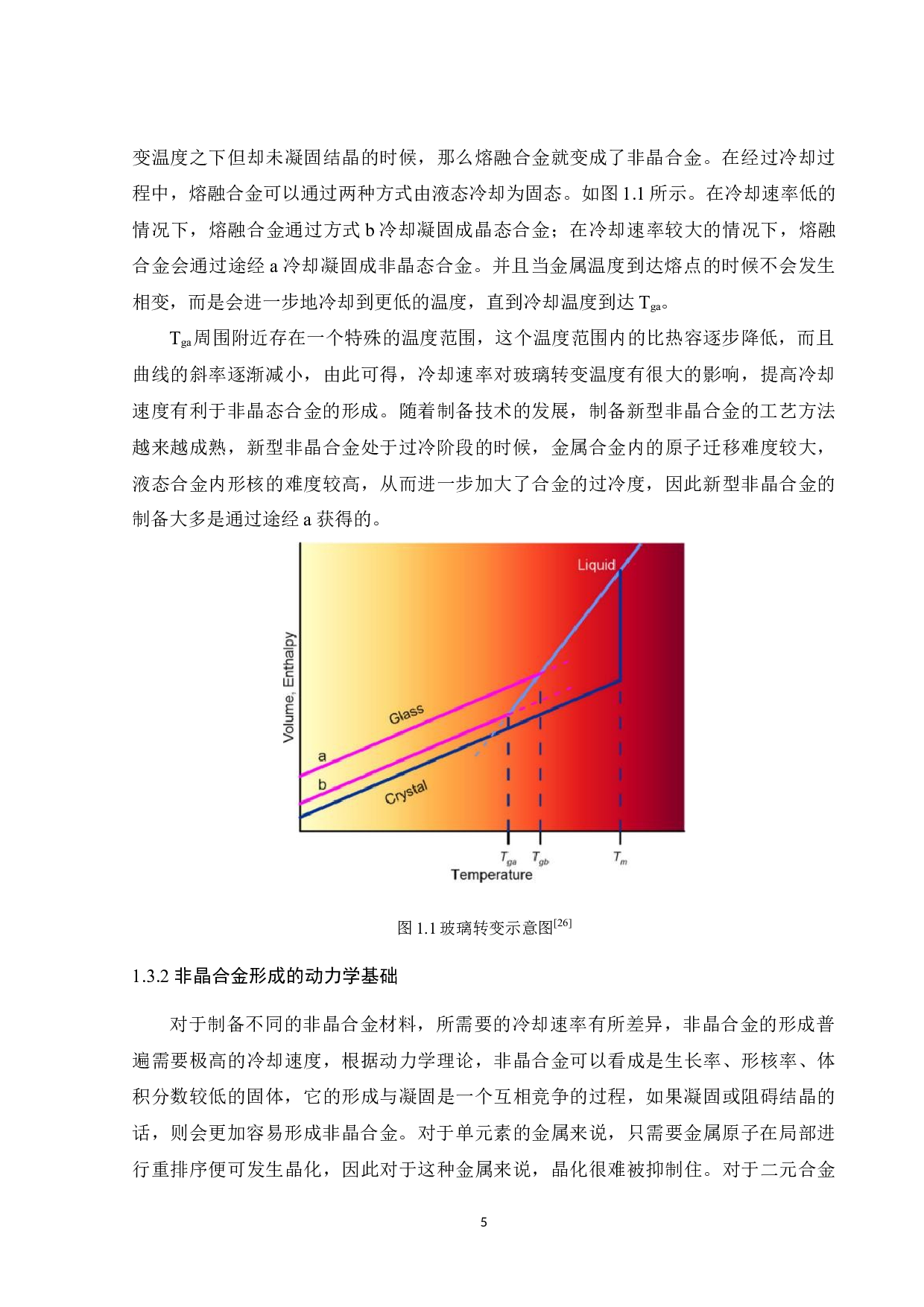

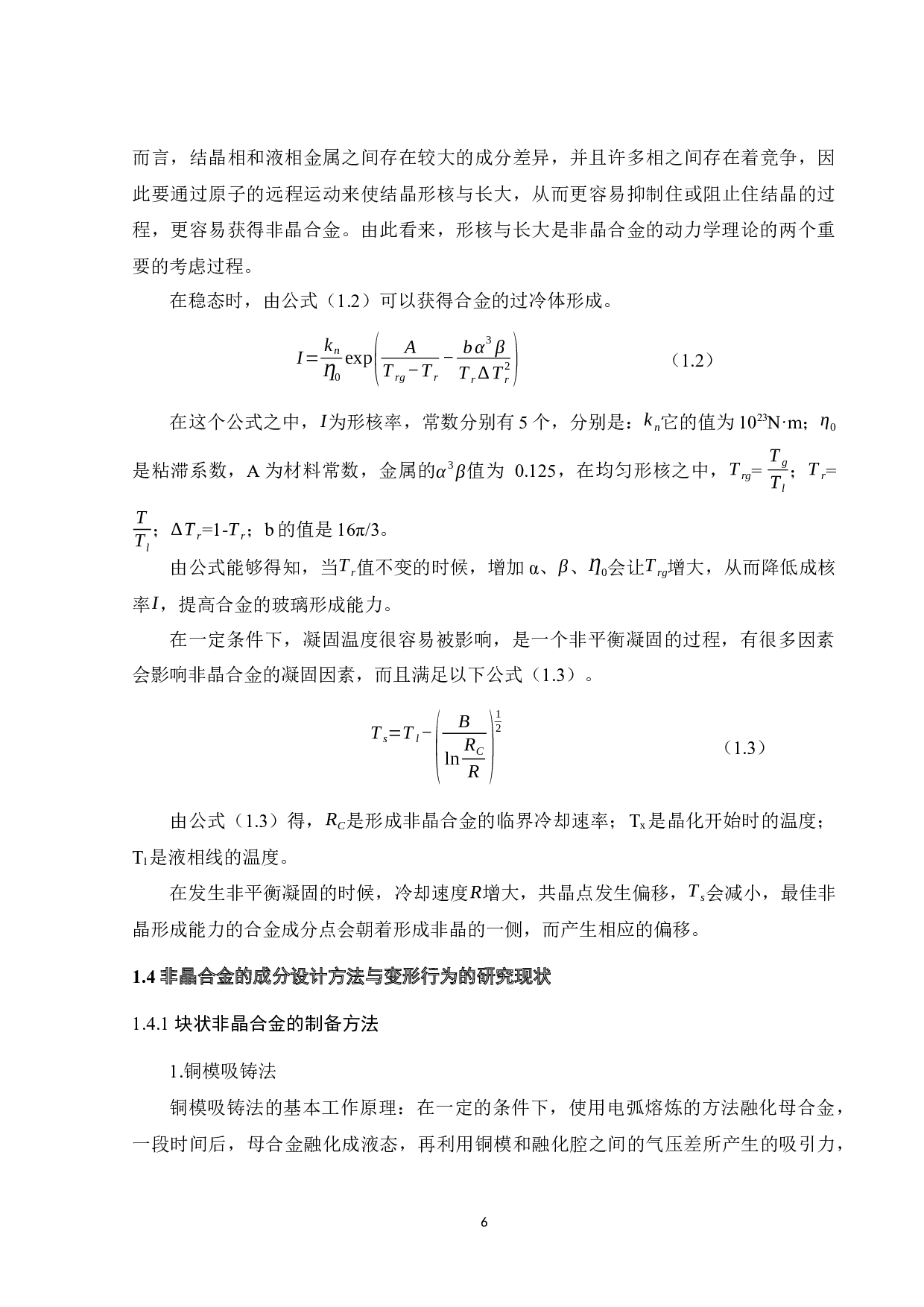

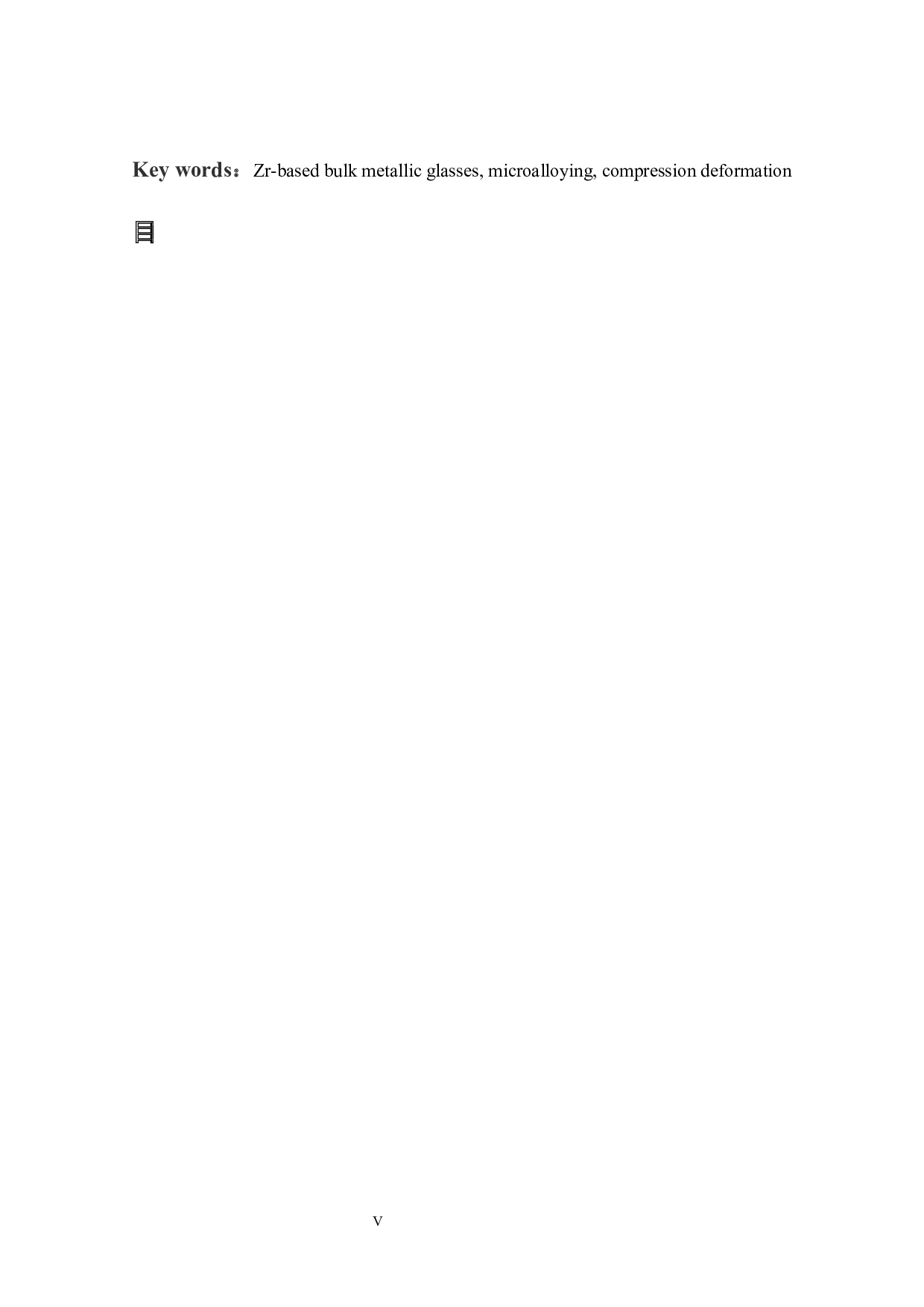

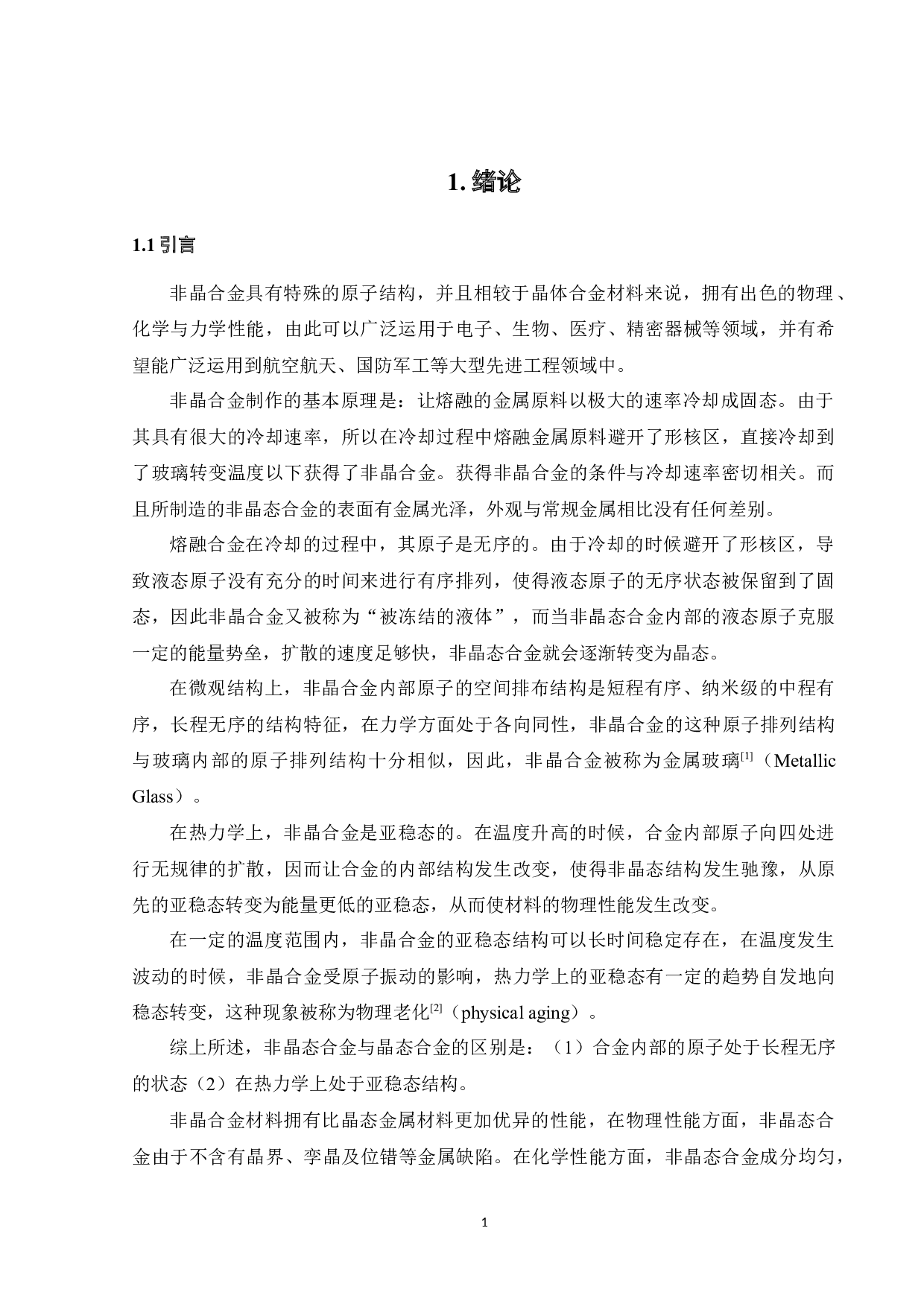

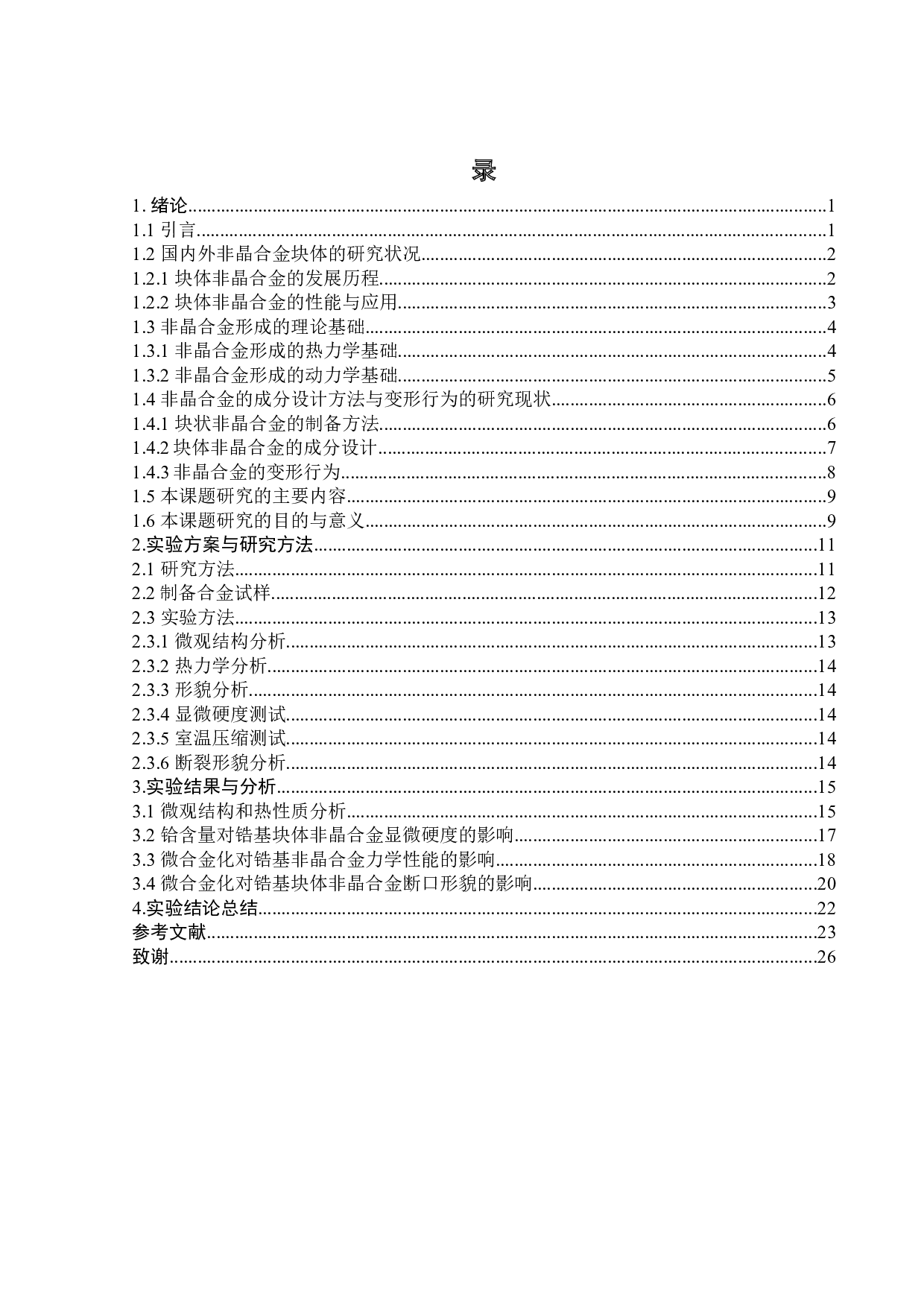

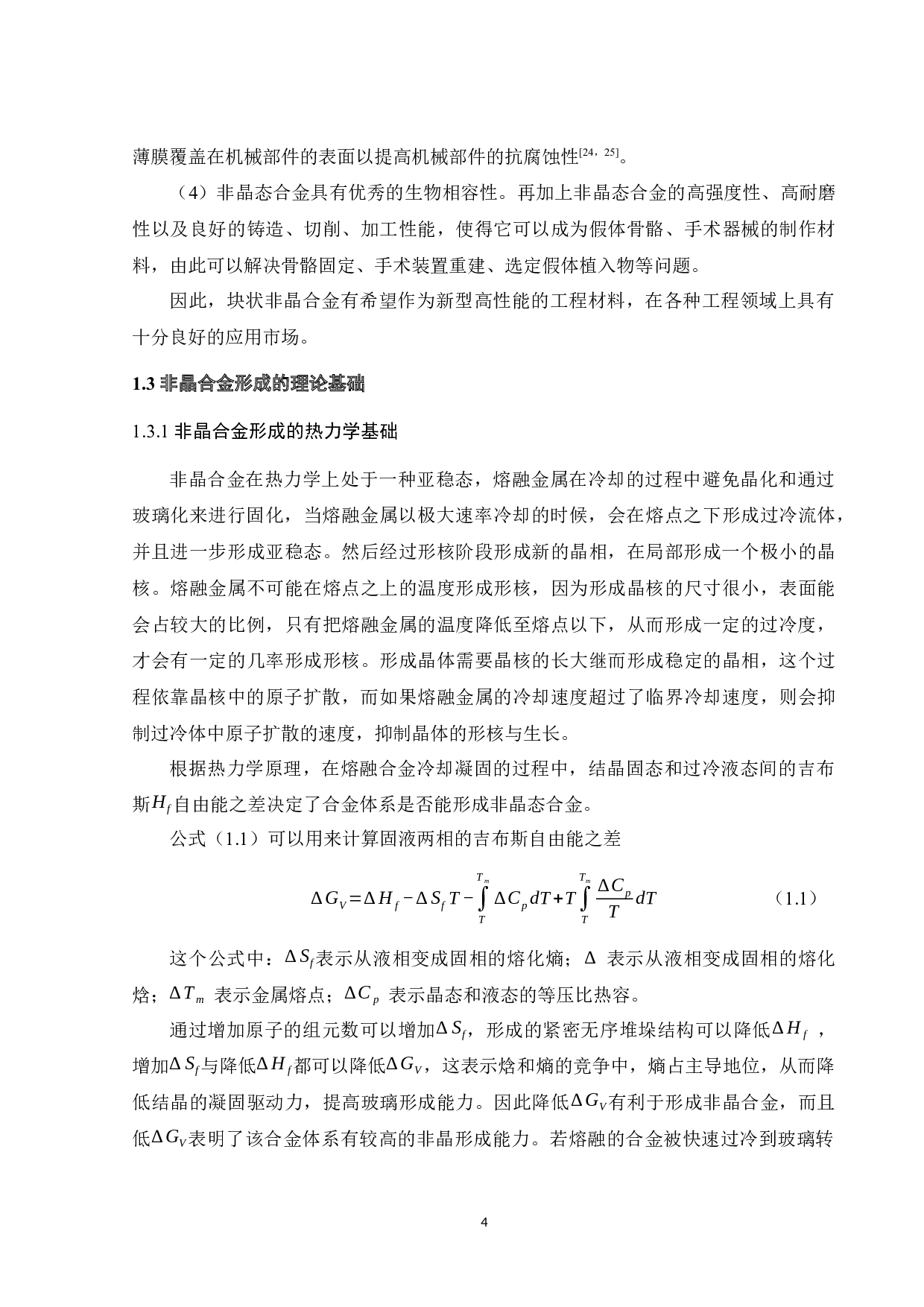

微合金化对锆基大块非晶合金压缩变形行为影响-14528字.docx
