北京理工大学珠海学院 2020届本科生毕业设计
2
2结构设计

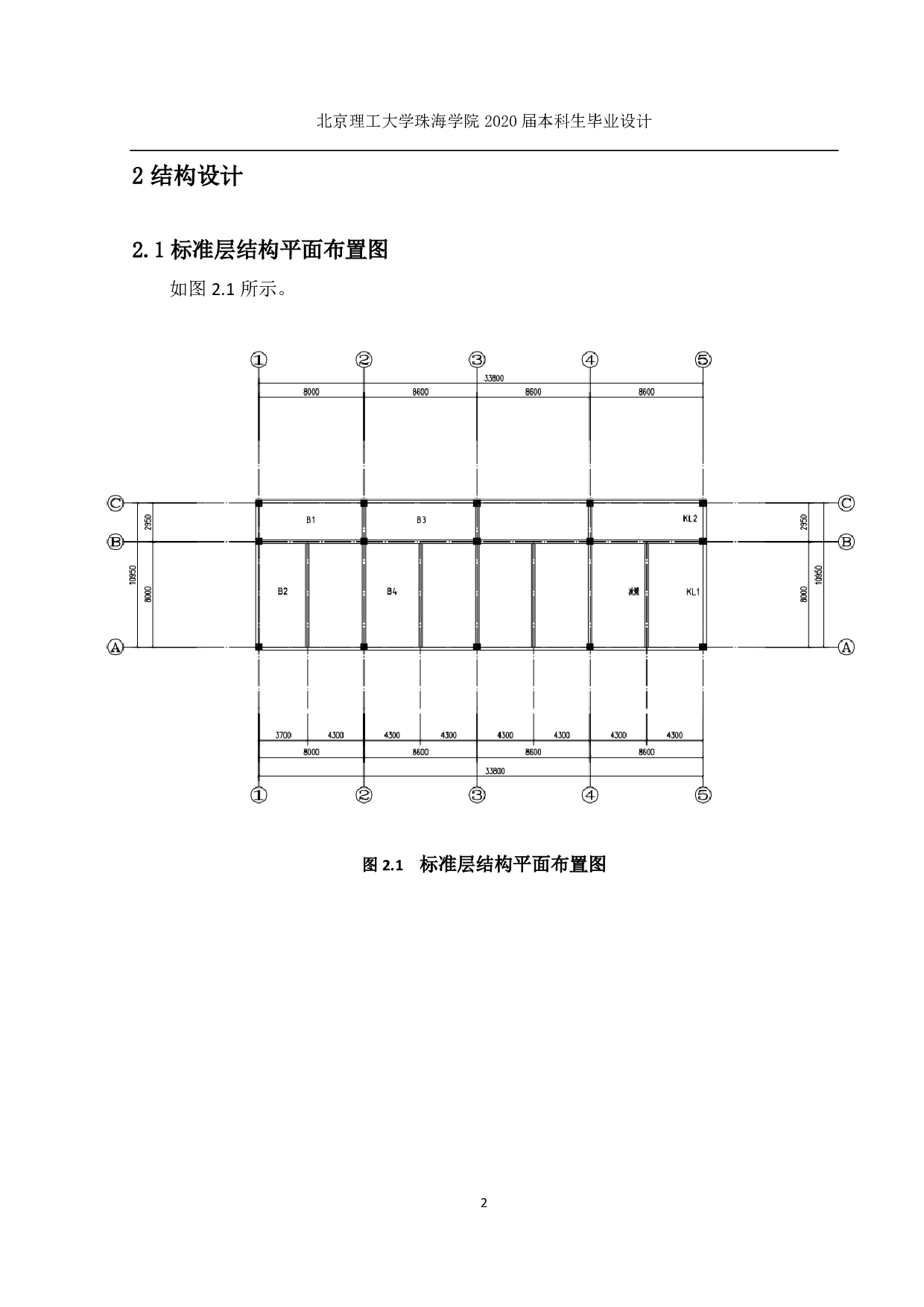

2.1标准层结构 平面布置图
如图2.1所示。
图2.1 标准层结构平面布置图
北京理工大学珠海学院 2020届本科生毕业设计
3

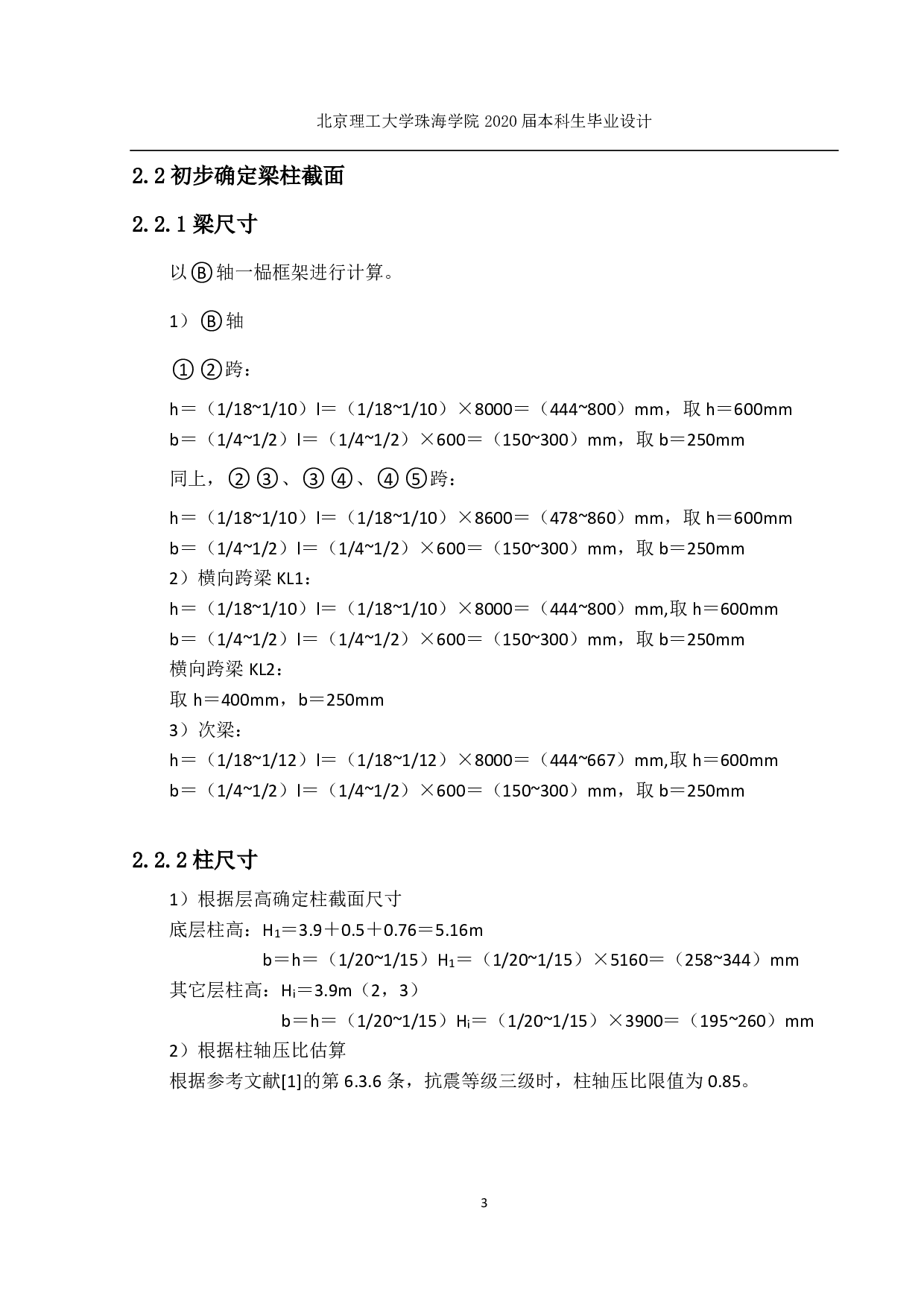

2.2初步确定 梁柱截面
2.2.1梁尺寸
以○B轴一榀框 架进行计算。
1）○B轴
○1○2跨：
h＝（1/18~1/10）l＝（1/18~1/10）×8000＝（444~800）mm，取h＝600mm
b＝（1/4~1/2）l＝（1/4~1/2）×600＝（150~300）mm，取b＝250mm
同上，○2○3、○3○4、○4○5跨：
h＝（1/18~1/10）l＝（1/18~1/10）×8600＝（478~860）mm，取h＝600mm
b＝（1/4~1/
