I

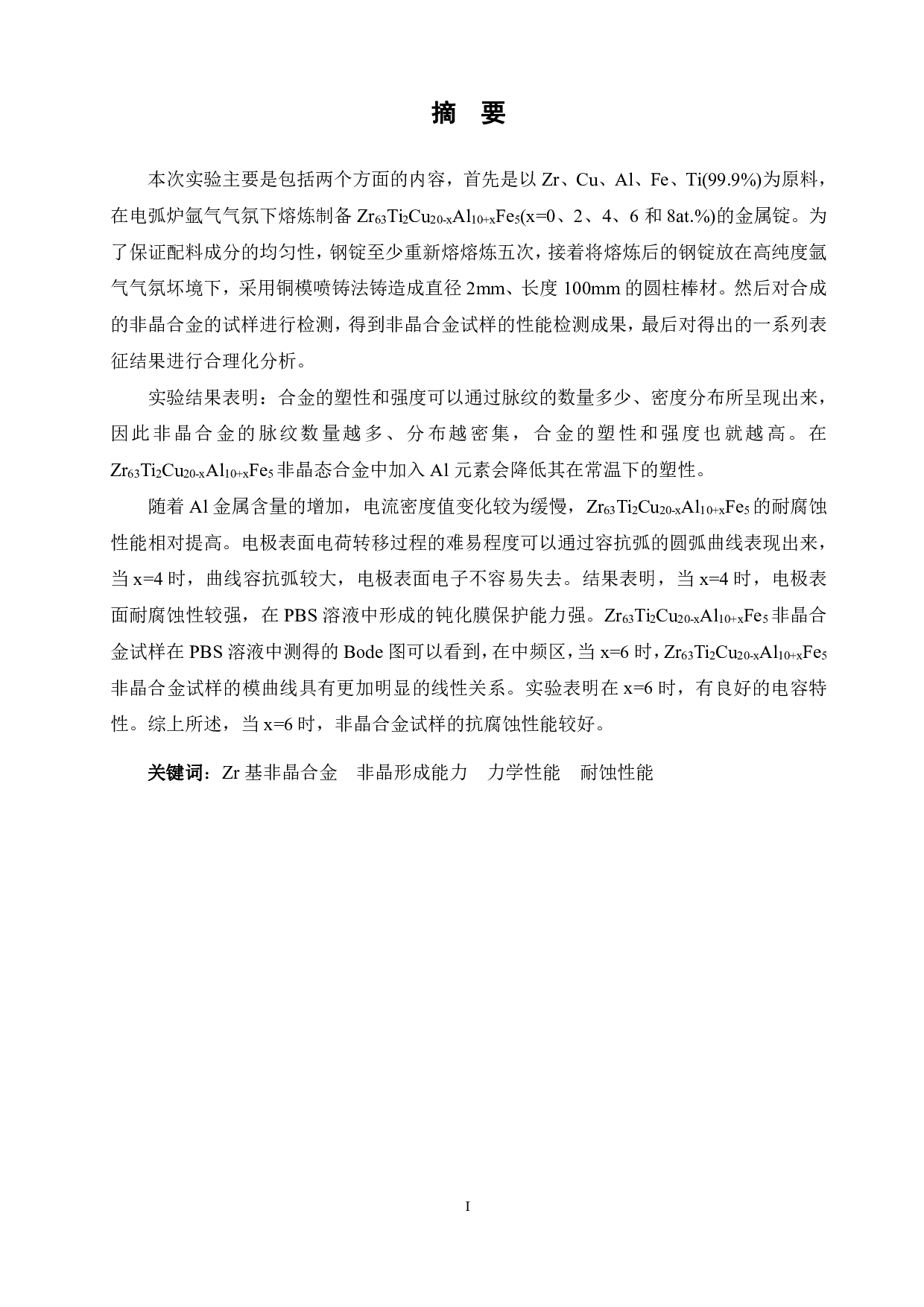

摘要

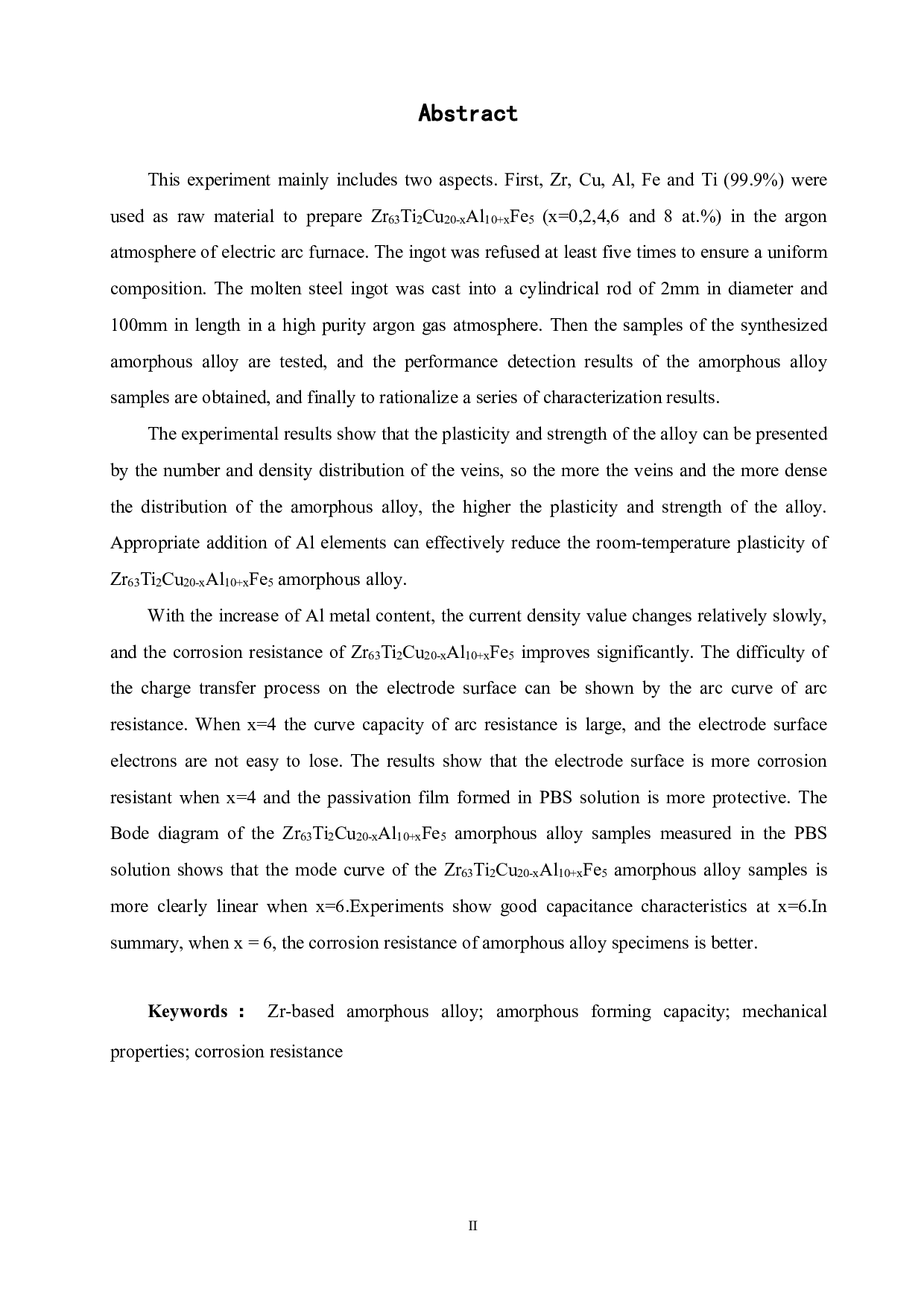

本次实验主要是包括两个方面的内容，首先是以Zr、Cu、Al、Fe、Ti(99.9%)为原料，
在电弧炉氩气气氛下熔炼制备Zr63Ti2Cu20-xAl10+xFe5(x=0、2、4、6和8at.%)的金属锭。为
了保证配料成分的均匀性，钢锭至少重新熔熔炼五次，接着将熔炼后的钢锭放在高纯度氩
气气氛坏境下，采用铜模喷铸法铸造成直径2mm、长度100mm的圆柱棒材。然后对合成
的非晶合金的试样进行检测，得到非晶合金试样的性能检测成果，最后对得出的一系列表
征结果进行合理化分析。
实验结果表明：合金的塑性和强度可以通过脉纹的数量多少、密度分布所呈现出来，
因此
新型Zr63Ti2Cu20-xAl10+xFe5系非晶合金的制备与性能研究-13340字.pdf
