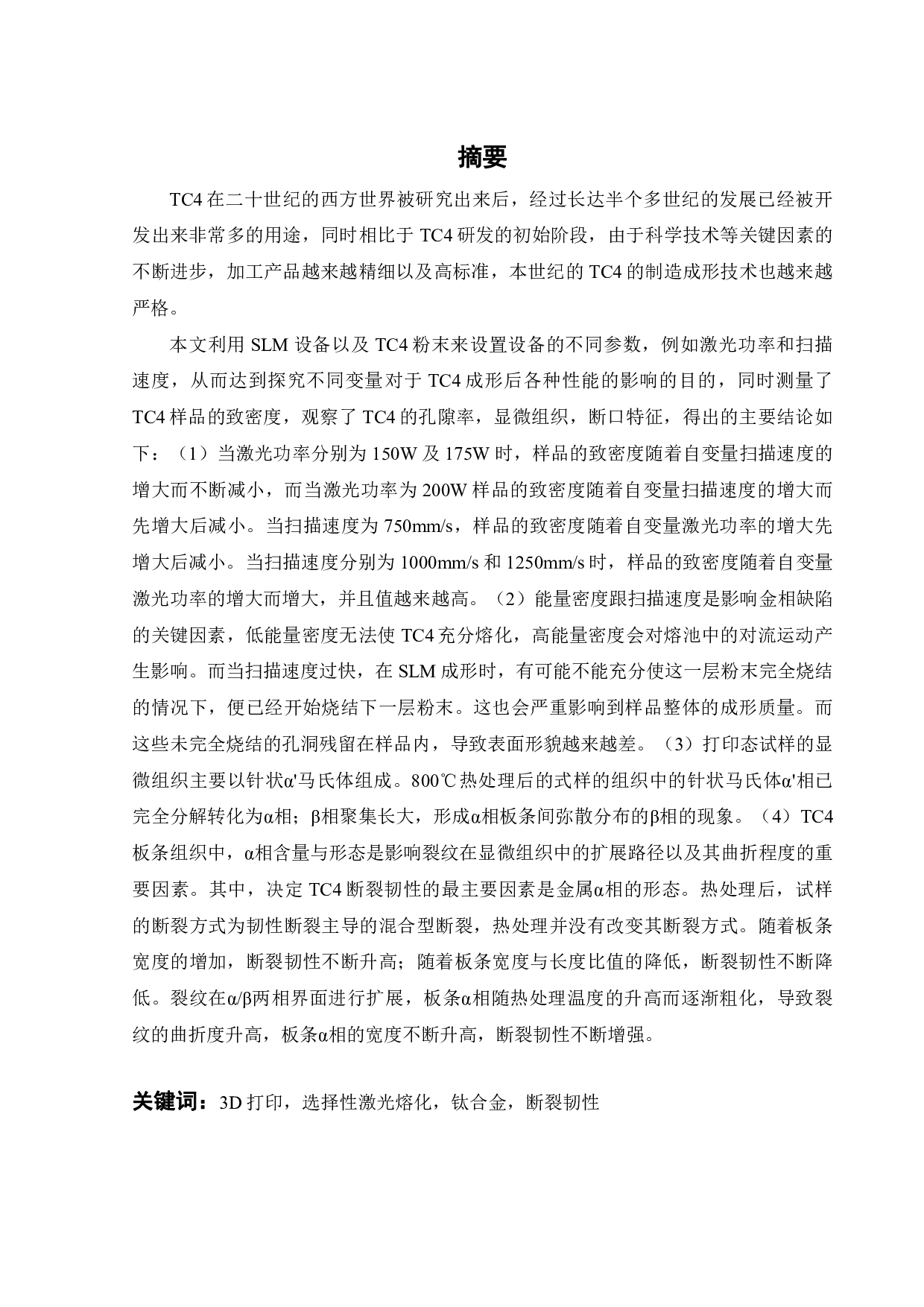

摘要
TC4在二十世纪的西方世界被研究出来后，经过长达半个多世纪的发展已经被开
发出来非常多的用途，同时相比于TC4研发的初始阶段，由于科学技术等关键因素的
不断进步，加工产品越来越精细以及高标准，本世纪的TC4的制造成形技术也越来越
严格。
本文利用SLM设备以及TC4粉末来设置设备的不同参数，例如激光功率和扫描
速度，从而达到探究不同变量对于TC4成形后各种性能的影响的目的，同时测量了
TC4样品的致密度，观察了TC4的孔隙率，显微组织，断口特征，得出的主要结论如
下：（1）当激光功率分别为150W及175W时，样品的致密度随着自

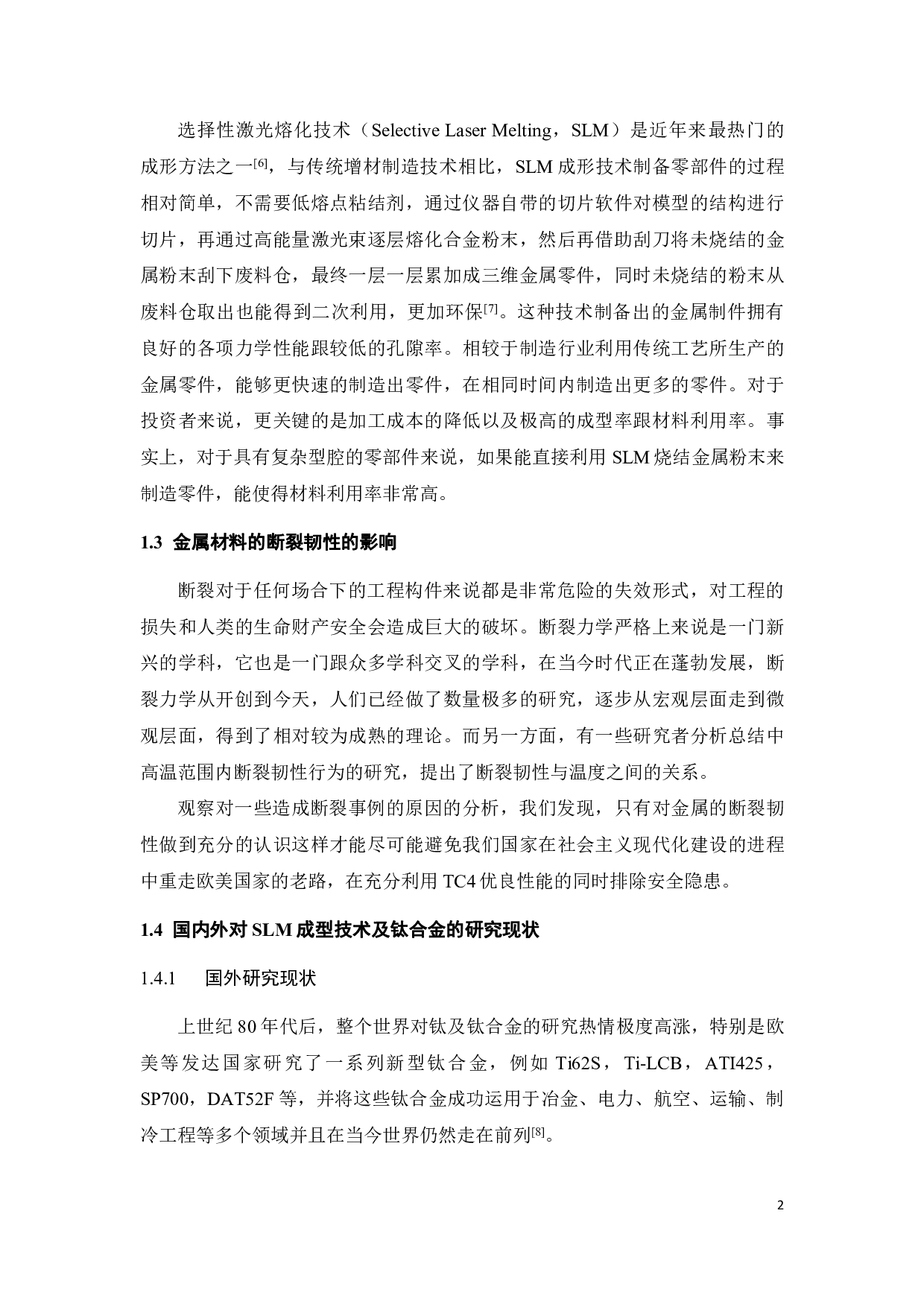

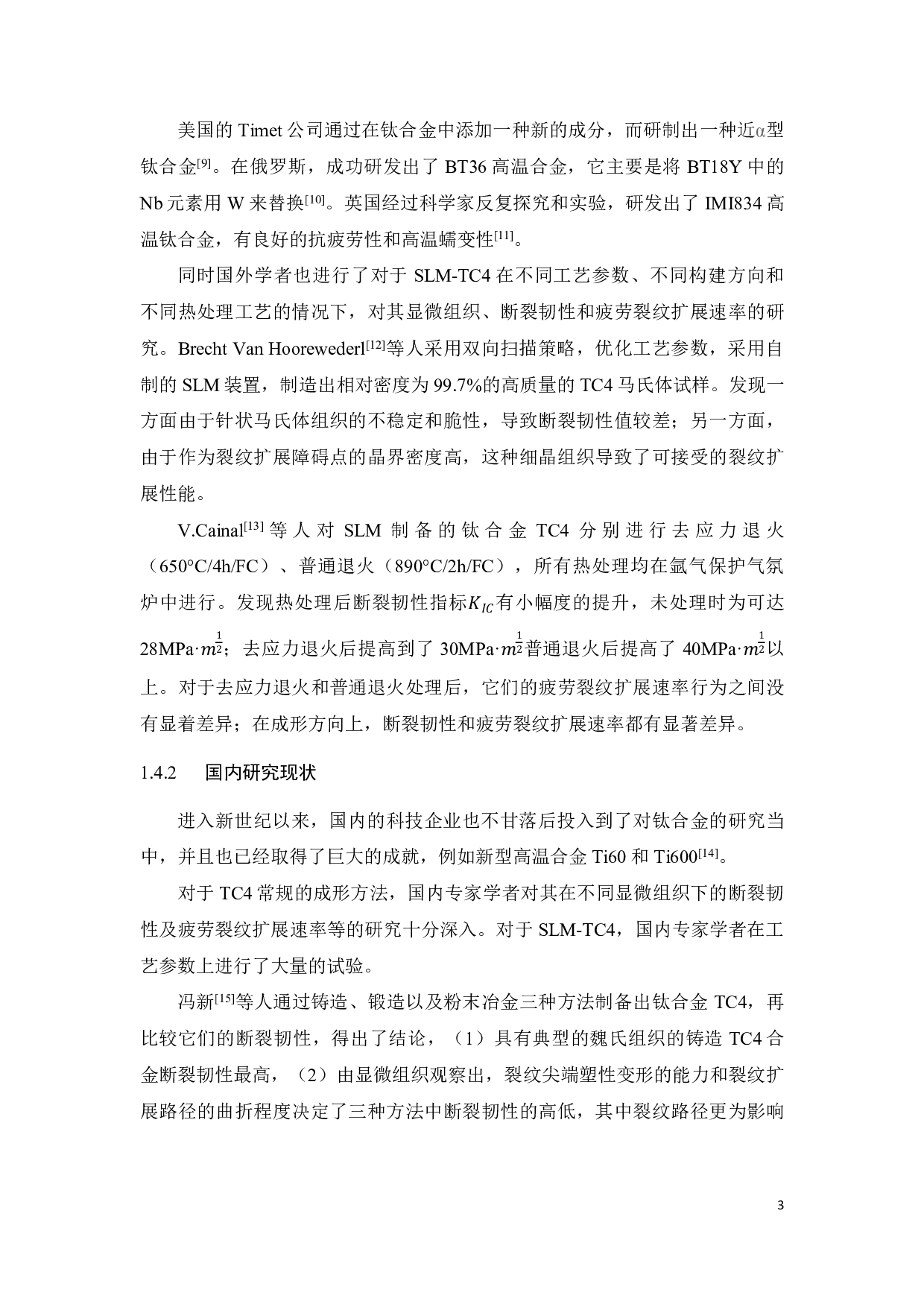

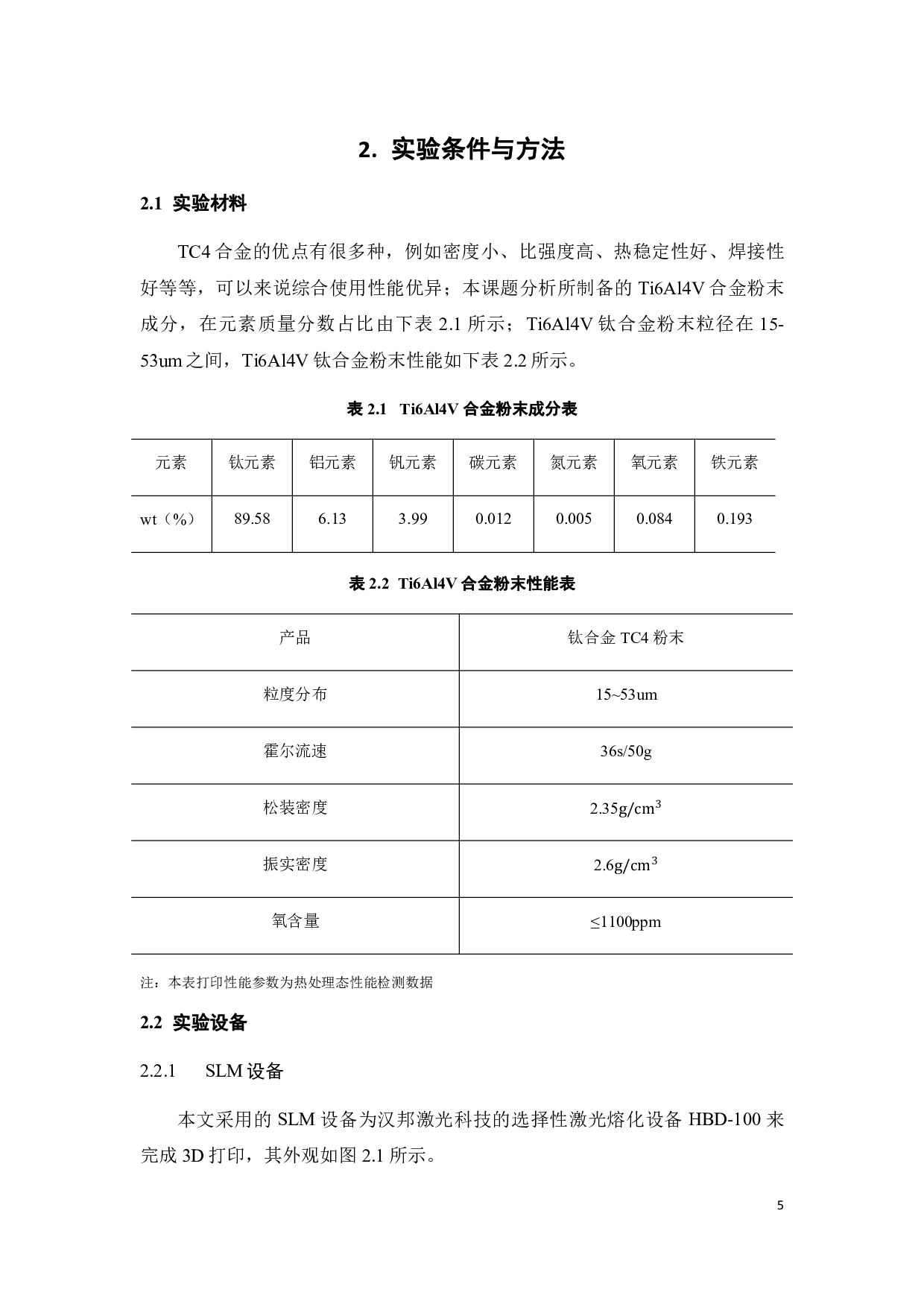

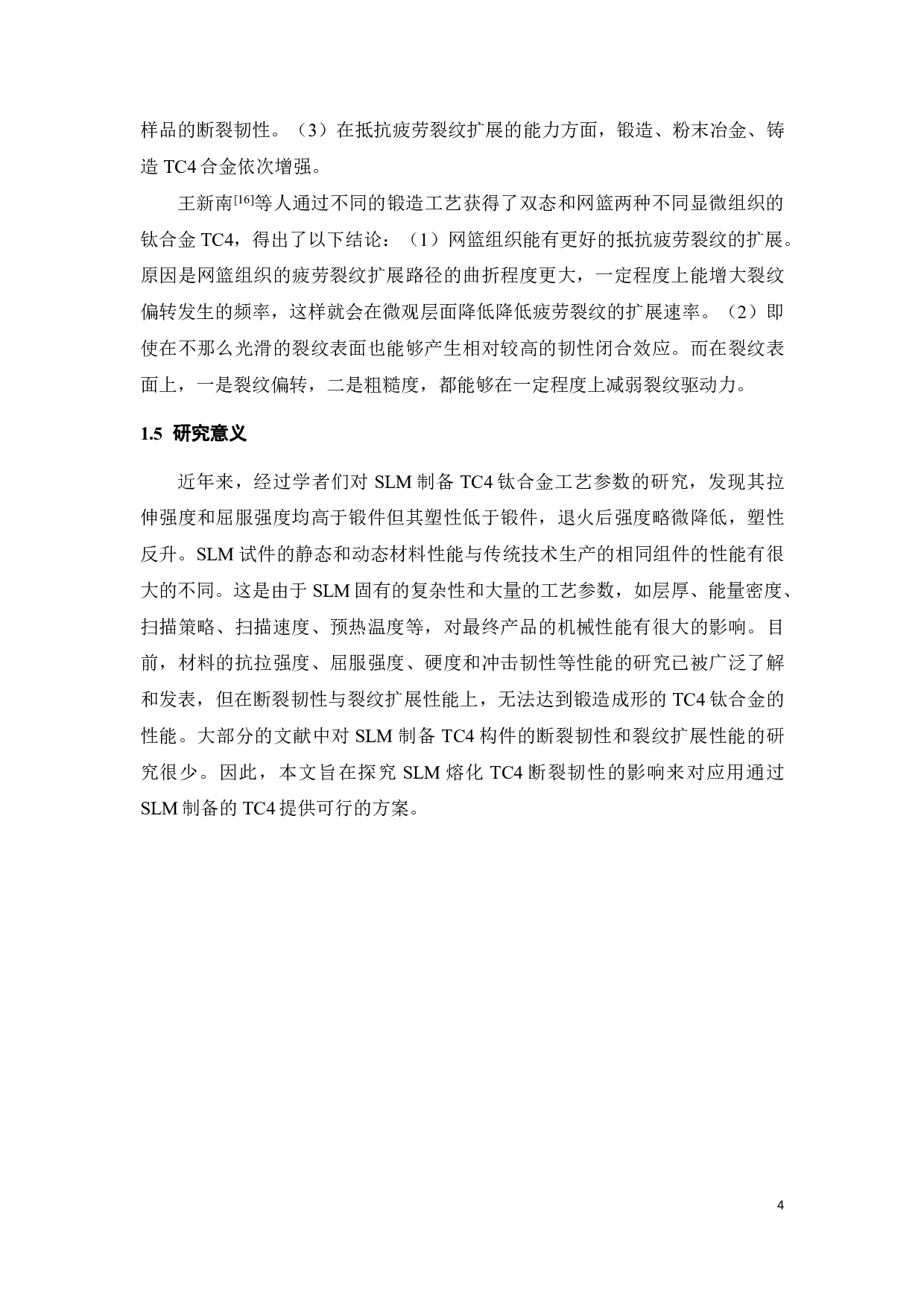

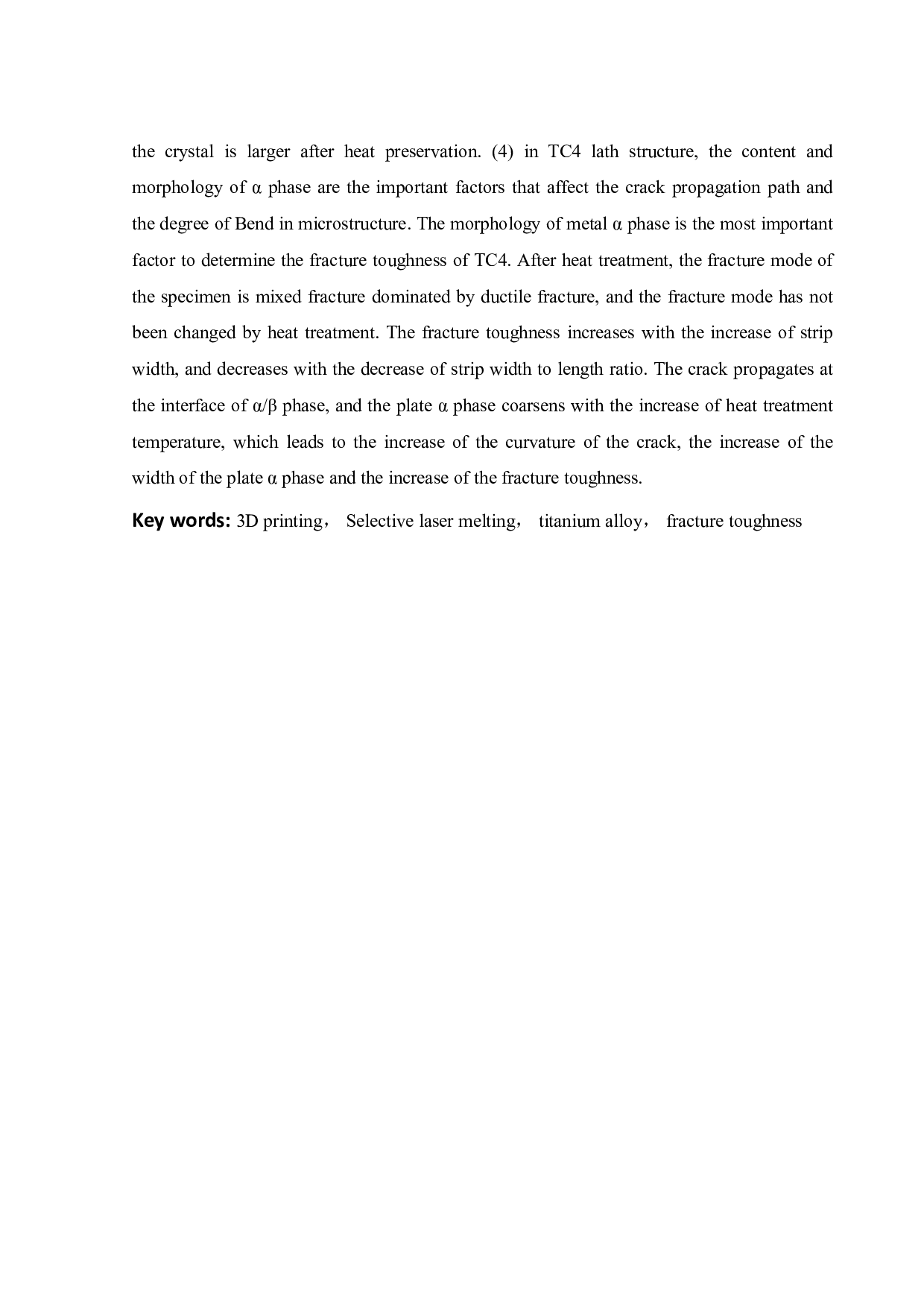

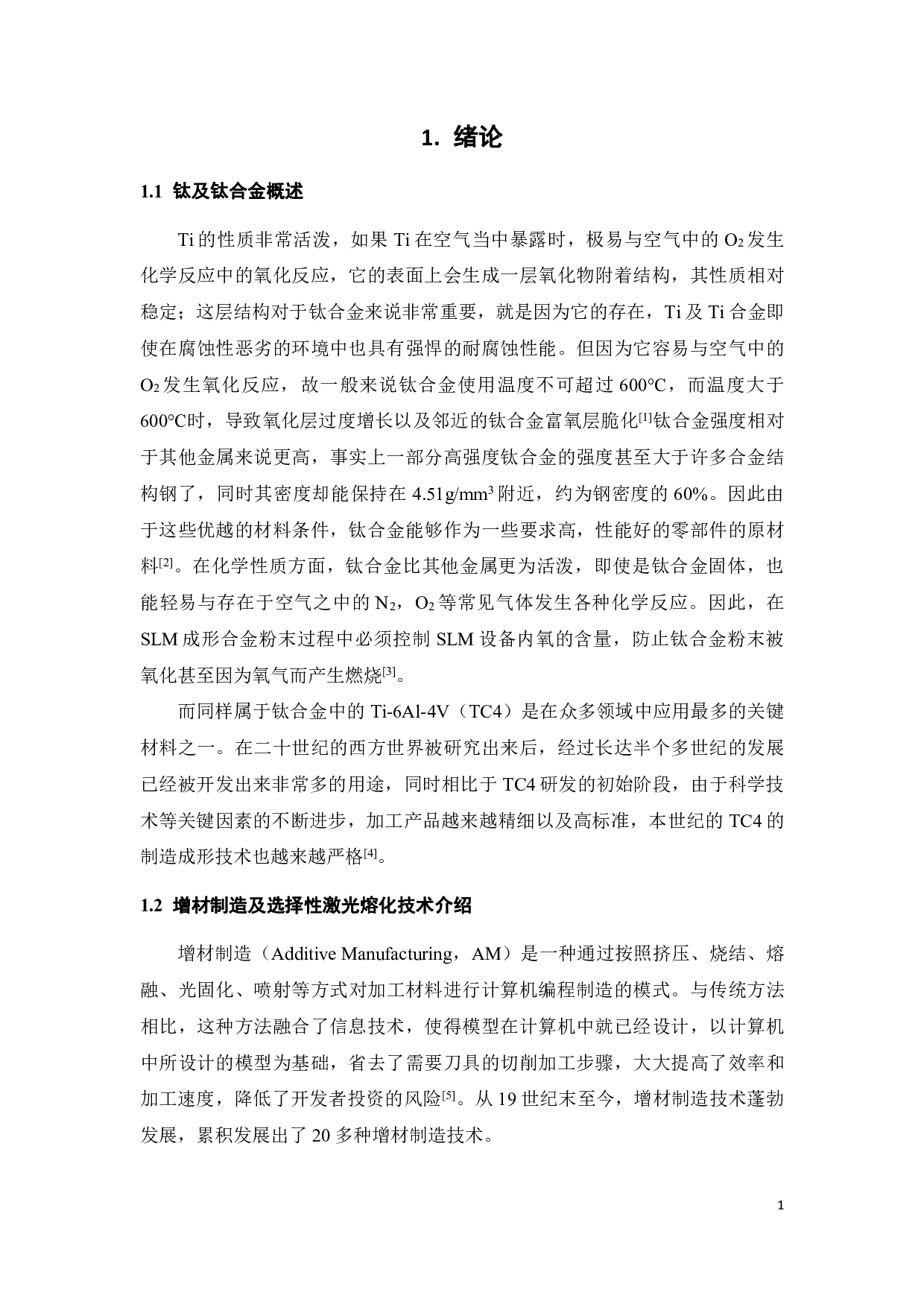

选择性激光熔化钛合金TC4断裂韧性评价-15053字.pdf
