摘要
聚四甲基一戊烯（
PMP
）作为一种力学、透气、化学稳定性能优异的半晶型聚烯烃材料，由其制备的中空纤维在气体交换、水过滤及医疗领域有着广泛的应用。本文采取熔体挤出
-
拉伸法制备了一系列不同牵伸比
PMP
中空纤维，考察了其力学及热性能，在此基础上选取性能较好的
PMP
中空纤维探讨了不同温度下
PMP
中空纤维的力学性能及不同拉伸程度下
PMP
中空纤维的表观形貌。实验结果如下：
1
）
DSC
结果显示四个牵伸比的
PMP
中空纤维熔点和结晶度相差不大，在测试的不同熔体牵伸比的样品中牵伸比为
10
的样品的弹性回复率最佳，随着
PMP

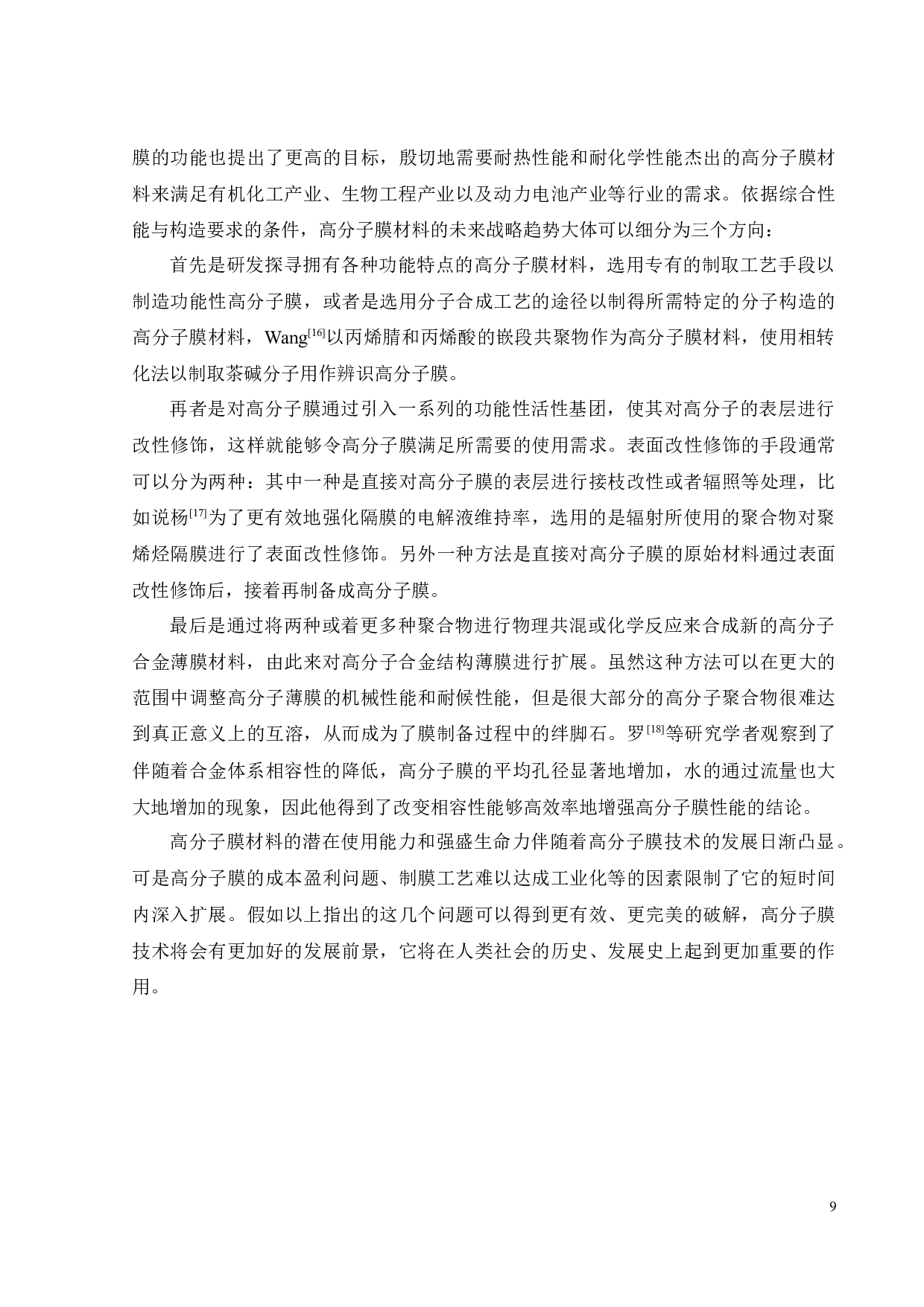

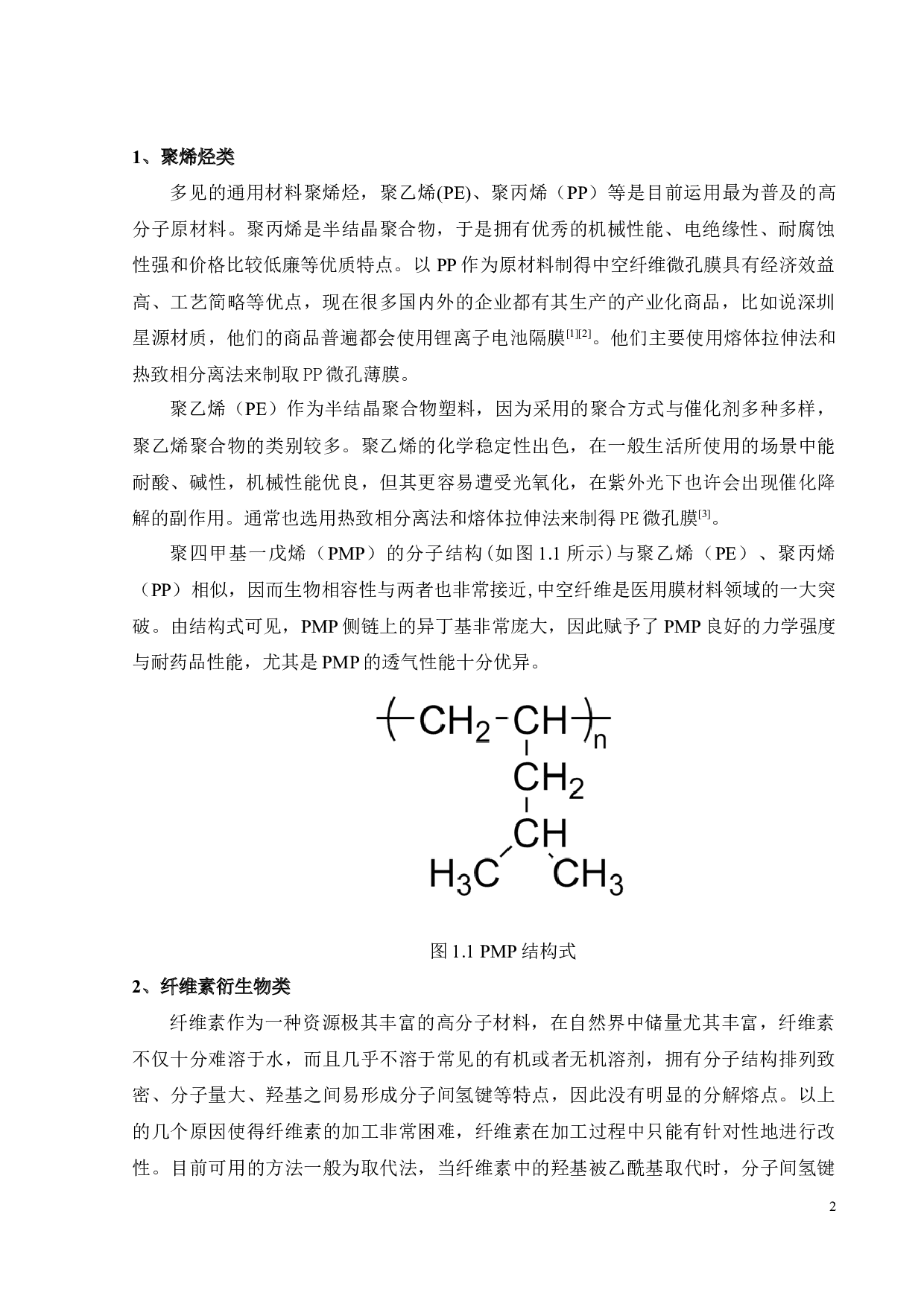

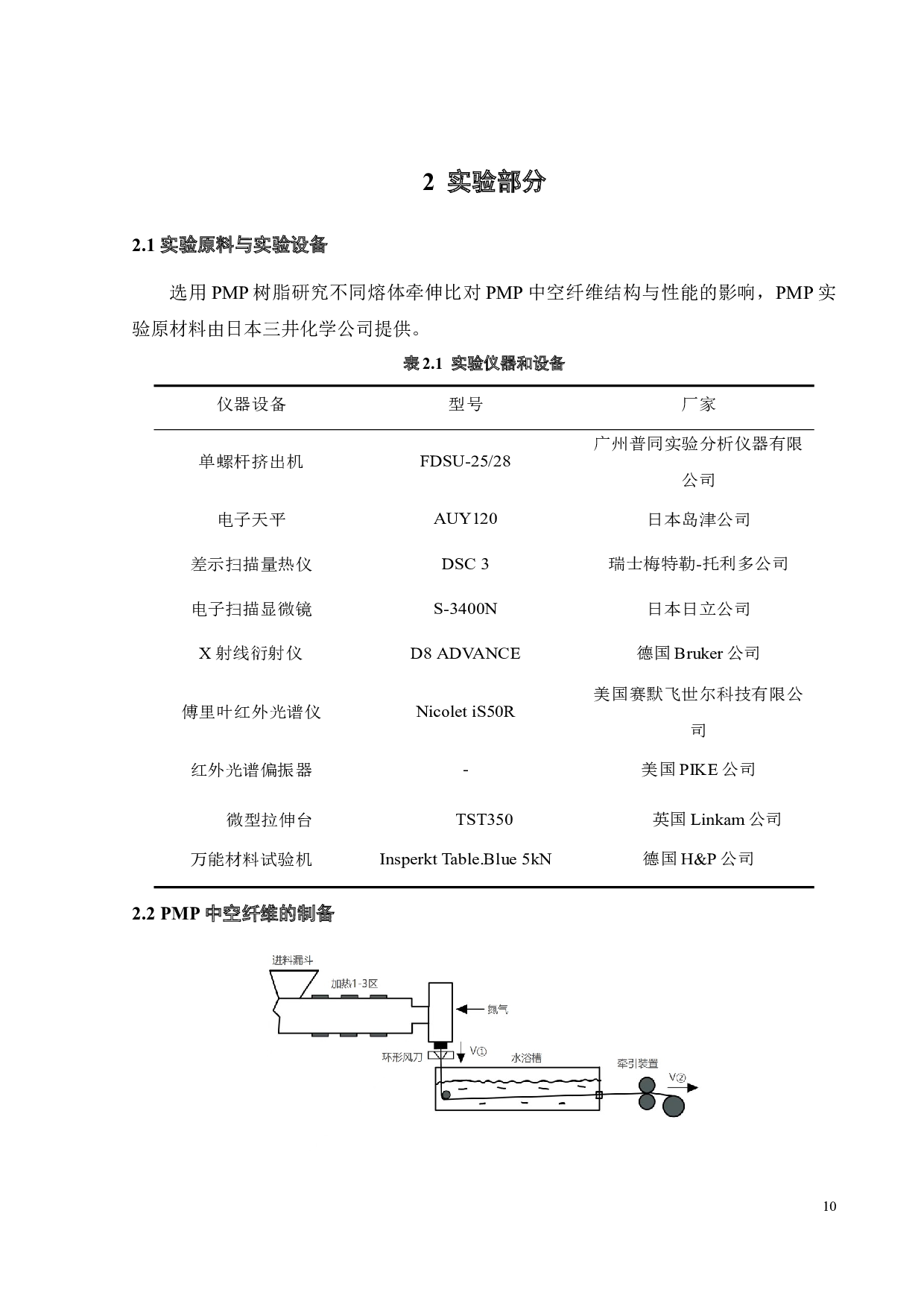

聚四甲基一戊烯中空纤维制备及成孔工艺研究-16355字.docx
