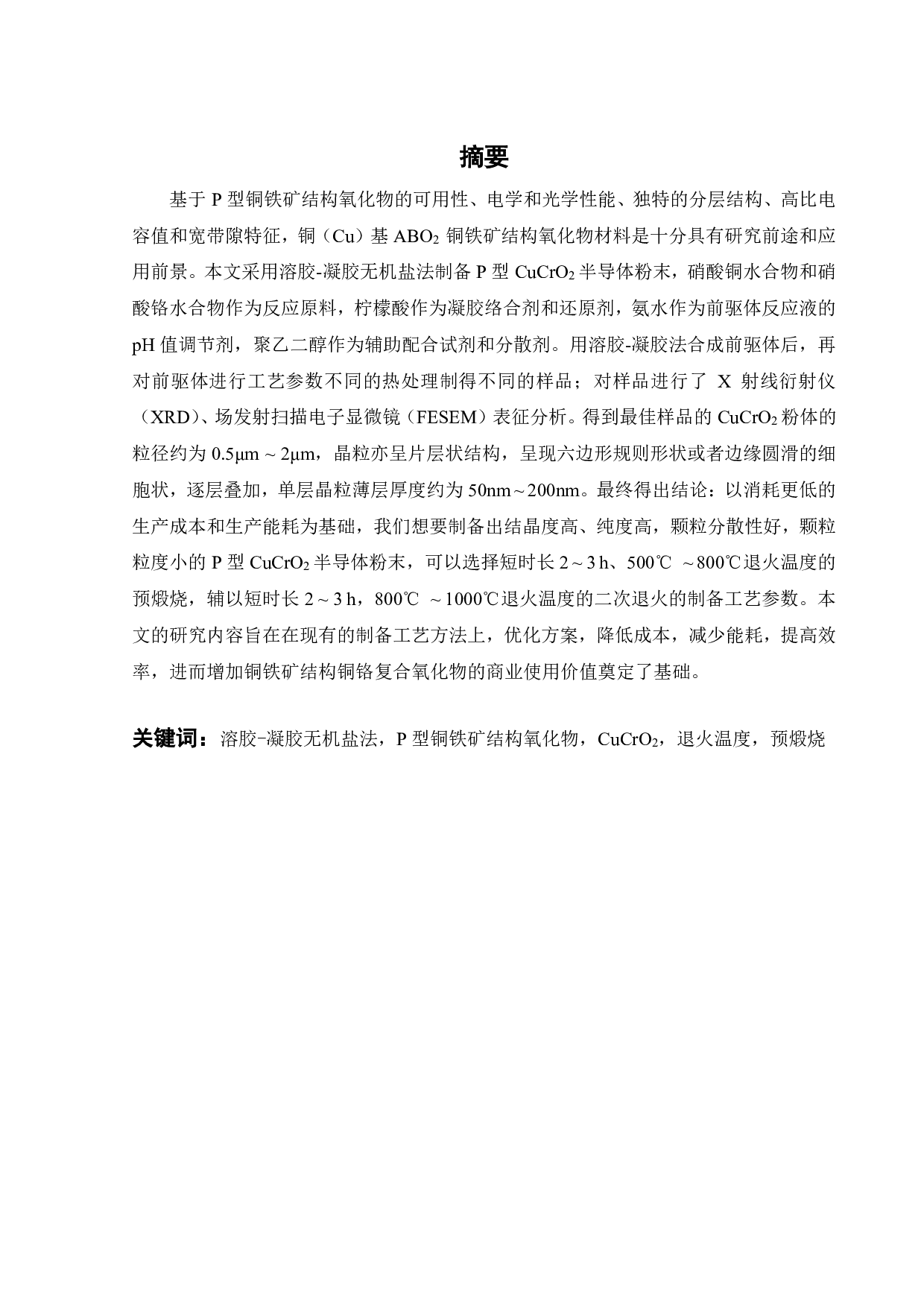

摘要
基于P型铜铁矿结构氧化物的可用性、电学和光学性能、独特的分层结构、高比电
容值和宽带隙特征，铜（ Cu）基ABO2 铜铁矿结构氧化物材料是十分具有研究前途和应
用前景。本文采用溶胶 -凝胶无机盐法制备 P型CuCrO2半导体粉末，硝酸铜水合物和硝
酸铬水合物作为反应原料，柠檬酸作为凝胶络合剂和还原剂，氨水作为前驱体反应液的
pH值调节剂，聚乙二醇作为辅助配合试剂和分散剂。用溶胶 -凝胶法合成前驱体后，再
对前驱体进行工艺参数不同的热处理制得不同的样品；对样品进行了 X射线衍射仪
（XRD）、场发射扫描电子显微镜（ FESEM）表
P型CuCrO2半导体粉末的制备与表征-18882字.pdf
